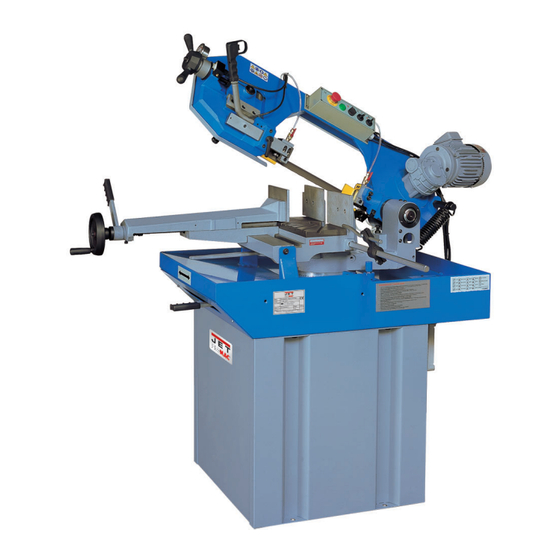

Jet PROMAC SX-822DG Bedienungsanleitung

Metallbandsäge
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
2012.09
www.jettools.com
Metallbandsäge
SX-822DG
Scie à ruban

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jet PROMAC SX-822DG

Inhaltszusammenfassung für Jet PROMAC SX-822DG

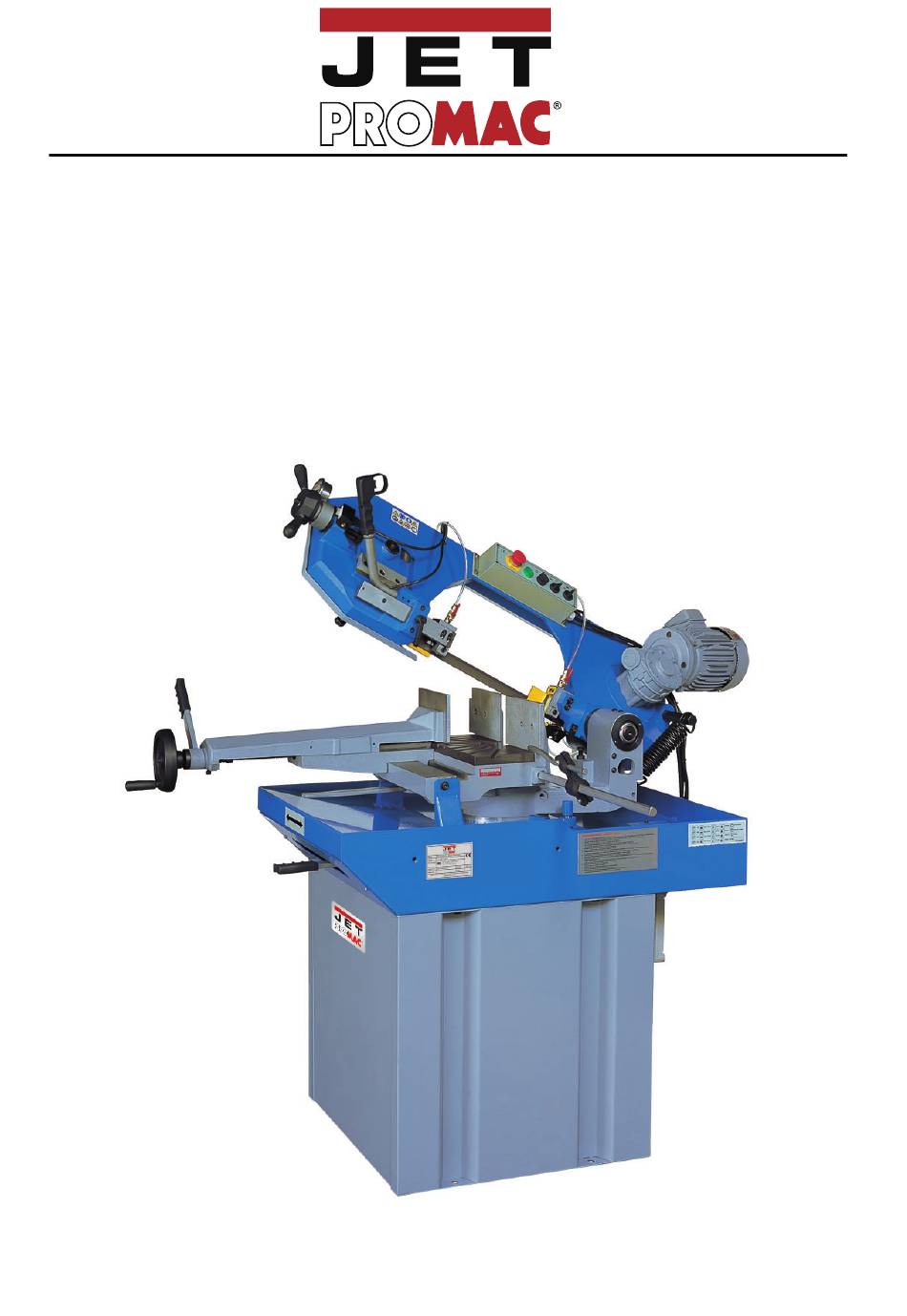

  • Seite 1 2012.09 www.jettools.com Metallbandsäge SX-822DG Scie à ruban...
  • Seite 2 SGS Taiwan Ltd. Diese Maschine wurde durch gemäss folgenden Richtlinien geprüft und zertifiziert - Maschinenrichtlinien 2006/42/EC Registriernummer EZ/2009/90008C vom 29.12.2009 - elektromagnetische Verträglichkeit 2004/108/EC Registriernummer ED/2009/90011C vom 08.09.2009 - Niedervolt Direktiven 2006/95/EC Registriernummer EZ/2009/90009C vom 29.12.2008 SX-822DG sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wer- den, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entsprechen.

  • Seite 3: Allgemeine Sicherheitsvorschriften

    Allgemeine Sicherheitsvorschriften Das Nichtlesen dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinenty- pische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine ver- ringern wesentlich mögliche Unfallgefahren.
  • Seite 4 Allgemeine Sicherheitsvorschriften 12. Immer eine Schutzbrille tragen. Hier gemäß den Unfallverhütungsvorschriften verfahren. Ebenso eine Staubmaske bei Arbeiten mit Staubanfall tragen. 13. Werkstücke festklemmen. Zum Halten des Werkstücks immer einen Schraubstock oder eine Spann- vorrichtung verwenden. Das ist sicherer als mit der Hand, und es stehen beide Hände zum Bedie- nen der Maschine frei.

  • Seite 5: Montage

    Montage 1. Schrauben Sie die 4 Bleche an den Sockel 2. Schrauben Sie die Maschine an die Box. 3. Fixieren Sie das elektrische Gehäuse an die Rückseite der Box. 4. Montieren Sie das vordere Blech. 5. Die Maschine ist bereit.

  • Seite 6: Die Hauptelemente Der Maschine

    Die Hauptelemente der Maschine Hauptelemente: Feststellrad Inbetriebsetzungsgriff Führungskufe Antriebsgehäuse Haupttriebkraft Bogenträger Flüssigkeitspumpe Boden der Maschine mit Tank für die Flüssigkeit Elektrischer Schaltschrank 10.) Sockel der Maschine 11.) Hebel für die Hauptsperrung 12.) Drehbasis 13.) Schnellspannschraubstock...

  • Seite 7: Elektrisches Schema

    Elektrisches Schema Geschwindigkeit......45 / 90 m/min Leistung der mot. Säge ..... 400V / 1.1 / kW Leistung der mot. Pumpe....400V / 0.1 Kw Maße der Schleife....2480 x 27 x 0.9 mm Öffnung d. Schraubstocks ....... 260 mm Durchmesser d. Volants......264 mm Platzbedarf....1500 x 1570 x 935 mm Gewicht............

  • Seite 8: Technische Daten

    Technische Daten Der Schaltplan enthält die notwendigen Informationen für den ordnungsgemäßen Anschluss der Maschine an das Netzwerk. Jede Veränderung des Anschlusses (der Büchse) muss von einer Elektrofachkraft durchgeführt werden.

  • Seite 9: Liste Der Elektrischen Bestandteile

    Liste der elektrischen Bestandteile Der Schaltplan enthält alle erforderlichen Informationen, um das Gerät anzuschließen. Eine Kopie des Schaltplans befindet sich außerdem im Schaltschrank. Überprüfen Sie die Drehrichtung des Motors. Wie Sie auf der Antriebswelle sehen, muss die Drehrichtung nach links gehen. Andernfalls halten Sie die Maschine sofort an und ändern Sie die zwei Drei-Phasen-Stromkabel.
  • Seite 10 Montage / Inbetriebnahme BEFÖRDERUNG UND TRANSPORT WARNUNG 1. Das Gewicht der Maschine ist an verschiedenen Flächen ungleichmäßig. Vor dem Transport sollten Sie sicherstellen, dass die Stützpunkte die richtige Stabilität gewährleisten. 2. Wenn Sie die Maschine mit einem Gabelstapler bewegen, sollten Sie sehr langsam und vorsichtig sein.
  • Seite 11 Inbetriebnahme / Einstellung INBETRIEBNAHME Im Fall einer Gefahr oder einem Zwischenfall, WARNUNG drücken Sie den roten Pilzknopf “Notfall” sofort und unterbrechen Sie jede Tätigkeit der Maschine! 1. Überprüfen Sie die Spannung des Bandes 2. Spannen Sie das Werkstück in den Schraubstock 3.

  • Seite 12: Die Auswahl Des Bandes

    Die Auswahl des Bandes Verwenden Sie die richtige Verzahnung für die Dicke des zu schneidenden Materials. Es sollten immer mindestens drei Zähne in Kontakt mit dem Werkstück sein (Zähne können beschädigt werden). B. Um eine saubere Schnittfläche zu ermöglichen, sollten die Zähne nicht feiner als nötig gewählt werden (wenn die Anzahl der Zähne in Kontakt mit dem Werkstück zu hoch ist, dann wird die Schnittgeschwin- digkeit abgebremst.

  • Seite 13: Consignes De Sécurité

    Consignes de sécurité Le fait de ne pas lire les consignes peut avoir des AVERTISSEMENT blessures graves pour conséquence. Comme toutes les machines, une scie à ruban comporte des dangers propres à l'utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d'accident.
  • Seite 14 Consignes de sécurité 12. Porter toujours des lunettes de protection et, le cas échéant, un masque anti-poussière. Observer les directives de la prévention des accidents du travail. 13. Bloquer toujours la pièce à usiner dans un étau ou un dispositif de fixation. La tenue manuelle comporte des risques et il est préférable que les deux mains restent disponibles pour les manipulations de la machine.
  • Seite 15 Montage 1. Visser les 4 tôles formant le socle 2. Visser la machine avec le stand. 3. Fixer le boîtier électrique à l'arrière du stand. 4. Monter la tôle frontale. 5. La machine est prête.
  • Seite 16 Eléments principaux de la machine Eléments principaux: Manivelle de tension de lame Poignée de mise en marche Guide-lame Boîtier de commande Moteur principal Support de l'archet Pompe de liquide de coupe Base de la machine avec réservoir de liquide de coupe Coffret électrique 10.) Socle de la machine...

  • Seite 17: Caractéristiques Techniques

    Caractéristiques techniques Vitesse de bande ......45 / 90 m/min Puissance moteur scie ..... 400V / 1.1 / kW Puissance moteur pompe ....400V / 0.1 Kw Dimensions du ruban....2480 x 27 x 0.9 mm Ouverture d'étau ........260 mm Diamètre des volants ......264 mm Encombrement ....1500 x 1570 x 935 mm Poids............

  • Seite 18: Schéma Électrique

    Schéma électrique Le schéma du câblage électrique contient les indications nécessaires au raccordement correct de la machine au réseau. Tous changements de raccordement (prise) doivent être effectués par un électricien.

  • Seite 19: Liste Des Composants Électriques

    Liste des composants électriques Le schéma électrique, dont un exemplaire se trouve également dans l'armoire de commande, contient toutes les informations nécessaires au branchement de la machine. Vérifiez le sens de rotation du moteur. Vu sur l'arbre d'entraînement, le sens de rotation est à gauche. Dans le cas contraire, arrêtez la machine et intervertissez deux câbles de l'alimentation triphasée.

  • Seite 20: Installation / Mise En Marche

    Installation / Mise en marche MANUTENTION ET TRANSPORT 1. Le poids de la machine est reparti de façon inégale sur la surface du bâti. Avant tout déplacement, veillez à ce que les points de soutien assurent une stabilité correcte. 2. Les déplacements de la machine à l'aide d'un chariot élévateur doivent être pratiqués lentement et avec la plus grande précaution.

  • Seite 21: Mise En Marche / Réglages

    Mise en marche / Réglages MISE EN MARCHE En cas de danger ou d'incident de fonctionnement, appuyer sur le champignon rouge "Arrêt d'urgence" interrompant toute activité de la machine! 1. Contrôler la tension du ruban 2. Bloquer la pièce à usiner dans l'étau 3.

  • Seite 22: Sélection Du Ruban

    Sélection du ruban A. Utiliser une denture adaptée à l'épaisseur du matériau à couper. A tout moment, trois dents au moins doivent être en contact avec la pièce (les dents du ruban sinon seront endommagées). fi t ê fi é (si le nombre des dents, en contact avec la pièce, est trop élevé, la vitesse de coupe est ralentie, le ruban s'use plus vite et les coupes risquent d'obliquer et de manquer de parallélisme) C.

  • Seite 23: Entretien / Mise Hors Service

    Entretien / Mise hors service Les travaux d'entretien les plus importants sont indiqués ci-après et classés en entretiens quotidiens, hebdomadaires, mensuels et semestriels. Un mauvais entretien, équivaut à une usure prématurée et une diminution du rendement. Entretien journalier - Enlèvement des copeaux - Vérification et mise à...

  • Seite 24: Vue Éclatée

    Vue éclatée...

  • Seite 25: Liste De Pièces De Rechange

    Liste de pièces de rechange PM-822202G Maschinenbett / Base 67 PM-822267 Drehbarer Arm / Base de l'archet PM-822203 Stange / Barre de la butée 68 PM-822268 Bolzen / Axe PM-822204 Elektropumpe / Pompe 69 PM-822269 Bolzen / Boulon PM-822205 Anschlag / Butée 70 PM-822270 Mikroschalter / Microcontact PM-822206G Gegenschraubstock / Etau fixe...
  • Seite 26 Accessoires 2002 Servante De construction robuste avec réglage de la hauteur entre 560 et 920mm. Largeur du rouleau 365mm. 2003 Servante De construction robuste avec réglage de la hauteur entre 800 et 1160mm. Largeur du rouleau 365mm. Hauteur reglable de 630 - 1000mm 2017C Table d'amenage Longueur de 2000mm, 7 rouleaux diamètres 45mm...
