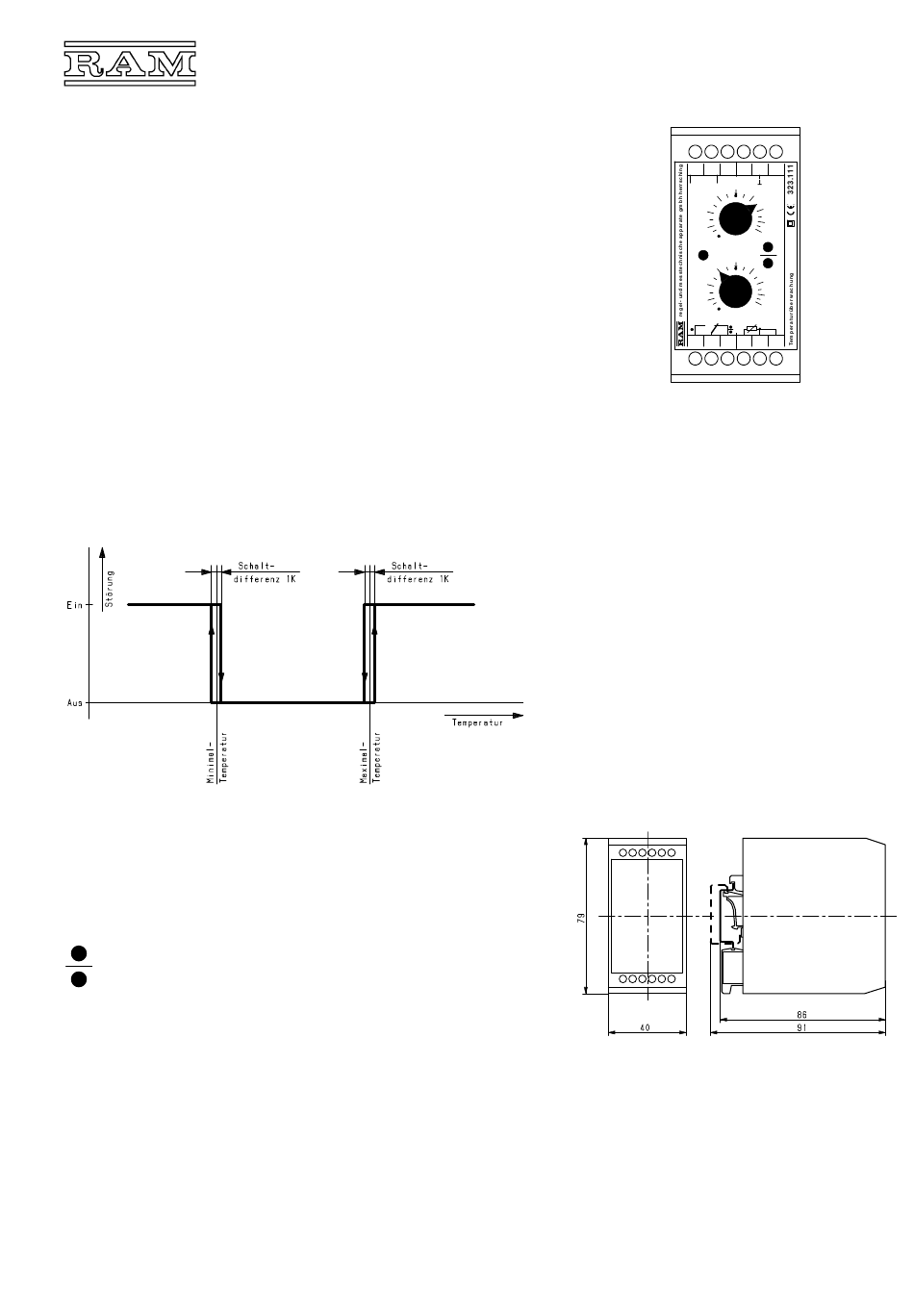

RAM 323.111 Bedienungsanleitung

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• elektronisches Gerät zur Unter- und Übertemperaturüberwachung
• optische Störungsanzeige bei Grenzwertüberschreitung
• potentialfreier Ausgangskontakt für externe Alarmmeldung
• Einstellbereiche –15...+60°C
Insbesondere zur Raumtemperatur-Überwachung in Gewächshäusern u. Ä.
Beschreibung
An der Gerätefront befinden sich zwei Knöpfe zur Einstellung der Temperatur-
grenzwerte. Rote Leuchtdioden signalisieren im Störungsfall, ob der Maximal-
wert oder der Minimalwert über- bzw. unterschritten ist. Eine grüne LED kenn-
zeichnet den störungsfreien Betrieb.
Wird einer der eingestellten Grenzwerte erreicht, erlischt die grüne LED und
die entsprechende rote LED leuchtet auf. Gleichzeitig fällt das Ausgangsrelais
ab und schaltet die Meldung beispielsweise auf eine Hupe. Nach Beseitigung
der Störung stellt sich das Überwachungsgerät selbsttätig auf Normalbetrieb
zurück.
Das Gerät überwacht sich weitgehend selbst auf Kurzschluss und Bruch der
Fühlerleitungen sowie auf Netzausfall. Bei Bedarf kann ein Anzeigegerät zur
Temperaturanzeige angeschlossen werden. Der Messfühler kann gleichzeitig
auch zur Regelung benutzt werden.
Einstellung
Das Diagramm veranschaulicht die Bedeutung der Einstellknöpfe:
Maximal – oberer Grenzwert der Temperatur,
Minimal – unterer Grenzwert der Temperatur.
LED-Anzeige
Die grüne LED leuchtet nur, wenn der Temperaturmesswert innerhalb der ein-
gestellten Grenzen liegt. Die roten LEDs signalisieren:
Maximalwert der Temperatur überschritten
Minimalwert der Temperatur unterschritten
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
11.12.02
RAM Regel- und Messtechnische Apparate GmbH, Herrsching
Temperatur-Überwachungsgerät
Ausschreibungstext
RAM-Temperaturüberwachungsgerät Type 323.111.
Elektronisches Gerät zur Temperaturüberwachung. Mit
optischer Störungsanzeige und Kontaktausgang zur
externen Meldung.
Kunststoffgehäuse 79x40x84mm für Schienenmonta-
ge, Schutzart IP 20, Netzanschluss 230V~.
Einstellbereiche –15...+60°C.
Technische Daten
Netzanschluss
Umgebungstemperatur 0...+50°C
Schutzart
Gewicht
Einstellbereiche
- Minimaltemperatur
- Maximaltemperatur
Ausgang
- Schaltleistung
- Schaltdifferenz
Maßbild
Montage
Die Geräte sind für Schaltschrankeinbau vorgesehen.
Sie können durch Aufschnappen auf eine 32mm- oder
35mm-Tragschiene befestigt werden.
323.111
1 2 4 5 6
230V~
20
30
10
40
0
50
-10
60
°C Maximal
20
10 30
40
0
50
-10
60
°C Minimal
11 12 13 14 15 16
230V±10%, 50/60Hz, ca. 2VA
IP 20
250g
–15...+60°C
–15...+60°C
potentialfreier Umschalter
250V/5A, 500VA induktiv
±0,5K
