BEDIENUNGSANLEITUNG
i

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha CRW-F1SX

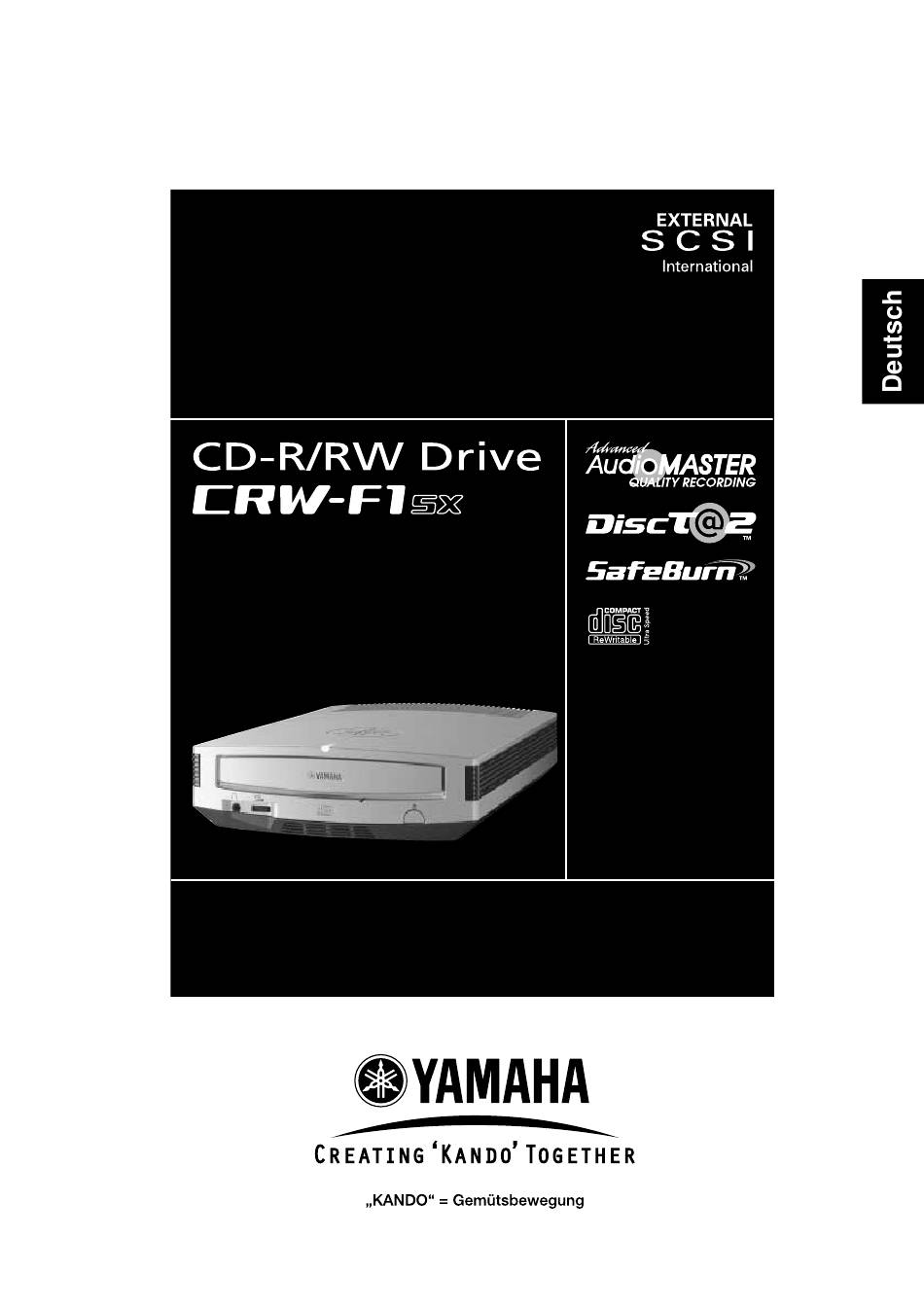

  • Seite 1 BEDIENUNGSANLEITUNG...
  • Seite 2: Sicherheitsvorkehrungen

    Netz trennen, um die Gefahr von elektrischen Schlägen, Feuer und Beschädigung des Gerätes auszuschließen. Wenden Sie sich an Ihren Fachhändler oder den örtlichen Yamaha-Händler (eine Liste der Yamaha-Händler befindet sich am Ende dieses Handbuchs). Stellen Sie sicher, dass die Geräte elektrisch geerdet ist, um die Gefahr eines elektrischen Schlages auszuschließen.
  • Seite 3 Um die Gefahr von Feuer aufgrund von Isolationsversagen z.B. bei hoher Luftfeuchtigkeit zu vermeiden, den Netzstecker regelmäßig reinigen. Um die Gefahr elektrischer Schläge, Brände oder Fehlfunktionen auszuschließen, beim Abziehen des Netzsteckers immer am Stecker und nicht am Kabel ziehen, und keine schweren Gegenstände auf das Netzkabel stellen.
  • Seite 4: Vorsichtsmaßnahmen Beim Transport

    Lassen Sie das Gerät regelmäßig warten, um interne Staubansammlung zu vermeiden, die zu Fehlfunktionen, Schäden oder Feuer führen kann. Für Auskünfte über Kundendienst und Kundendienstkosten wenden Sie sich an Ihren Fachhändler oder den örtlichen Yamaha- Händler (eine Liste der Yamaha-Händler befindet sich am Ende dieses Handbuchs).
  • Seite 5: Inhaltsverzeichnis

    Systemanforderungen ................8 Vorbereitung des Laufwerks CRW-F1SX ........11 Seriennummer..................11 1 Einrichten des Laufwerks CRW-F1SX ..........12 2 Anschließen des Laufwerks CRW-F1SX ..........15 3 Prüfung der Erkennung des Laufwerks CRW-F1SX ......19 4 Installation der CD-Schreibsoftware ..........23 Laden/Auswerfen einer Disc ............24 Fehlersuche .................26 Firmware................34 Technische Daten des Laufwerks CRW-F1SX ........35...
  • Seite 6: Merkmale Des Laufwerks Crw-F1Sx

    • Das Erscheinungsbild der gebrannten Texte/Bilder unterscheidet sich je nach dem Material der Disc. Hohe Schreib- und Lesegeschwindigkeit Das Laufwerk CRW-F1SX unterstützt Schreiben auf CD-R-Discs mit bis zu 44-facher Geschwindigkeit, Schreiben/Wiederbeschreiben auf CD-RW-Discs mit bis zu 24- facher Geschwindigkeit und Lesen von Daten oder Extraktion digitaler Audiodaten mit bis zu 44-facher Geschwindigkeit.
  • Seite 7: Namen Und Funktionen Der Bedienungselemente

    Disc-Fach Status-LED Nimmt die Disc auf. Es wird durch Zeigt den Betriebsstatus des Laufwerks Drücken der Auswurftaste geöffnet und CRW-F1SX mit Farbe und Blinkmustern geschlossen. (S. 24) Leuchtet oder blinkt in Blau Stromversorgungs-LED • Leuchtet: Standby (mit Disc) Leuchtet, wenn das Laufwerk eingeschaltet •...
  • Seite 8: Rückseite

    Namen und Funktionen der Bedienungselemente Rückseite Buchsen LINE OUT (L/R) Betriebsstrombuchse (DC-IN) Zum Anschließen von Geräten, wie z.B. Zum Anschließen des mitgelieferten externen Lautsprechern oder einer Netzteils. (S. 17) Soundkarte. SCSI-Steckverbinder DIP-Schalter Zum Anschließen des SCSI-Kabels. (S. 15) Dient zum Einstellen der SCSI- Es wird ein 50-poliger half-pitch D-Sub- Identifikationsnummer und des Stecker verwendet.
  • Seite 9: Vorsichtsmaßregeln Zum Betrieb

    Original und den kopierten Daten vornehmen (um sicherzustellen, dass die Daten korrekt kopiert wurden). • Auf keinen Fall kann Yamaha die Verantwortung für jegliche Schäden übernehmen, die durch einen „Buffer Underrun“-Fehler (S. 39) oder aus einem anderen Grund entstehen, oder für die Unfähigkeit, gelieferte Discs auf Ihrem Laufwerk zu verwenden.
  • Seite 10: Verwendbare Discs

    Verwenden Sie keine unregelmäßig geformten Discs wie herz- oder sternförmige Discs, um Fehlfunktionen zu verhindern. Beschreibbare Discs Das Laufwerk CRW-F1SX kann auf die folgenden Discs schreiben. CD-R-Discs • Mit Orange Book, Teil 2, Band 1, Version 3.1 kompatible Discs • Mit Orange Book, Teil 2, Band 2, Version 1.1 kompatible Discs Geschwindigkeit beim Schreiben Die Schreibgeschwindigkeit kann für jede Disc in der CD-Schreibsoftware...
  • Seite 11 Ein CD-R/RW-Laufwerk ohne dieses Logo erkennt u. U. eine Hochgeschwindigkeits- CD-RW nicht, was Störungen im Computer verursachen kann. Vor der Verwendung eines YAMAHA CD-R/RW-Laufwerks, das kein „High Speed CD-RW“-Logo trägt, informieren Sie sich auf der folgenden Yamaha-Website über die Kompatibilität von Discs. URL: http://www.yamaha.co.jp/english/product/computer/...
  • Seite 12 Ein CD-R/RW-Laufwerk ohne dieses Logo erkennt u. U. eine High-/Ultra-Speed-CD- RW nicht, was Störungen im Computer verursachen kann. Vor der Verwendung eines YAMAHA CD-R/RW-Laufwerks, das kein „High/Ultra Speed CD-RW“-Logo trägt, informieren Sie sich auf der folgenden YAMAHA- Website über die Kompatibilität von Discs. URL: http://www.yamaha.co.jp/english/product/computer/...
  • Seite 13: Systemanforderungen

    Speicherplatz auf der Festplatte für die Bilddatei und den Arbeitsbereich verfügbar sein (insgesamt bis zu 1,1 GB). Der Speicherplatz für die Bilddatei auf der Festplatte ist jedoch nicht erforderlich, wenn Sie mit dem Laufwerk CRW-F1SX eine CD-R/RW-Disc direkt von der Festplatte oder dem CD-ROM-Laufwerk beschreiben (sog. „fliegende“ Aufnahme).
  • Seite 14 SCSI ist ein Standard zur Verbindung zwischen Computer und Peripheriegeräten. Eine nicht mitgelieferte SCSI-Karte ist erforderlich, um das Laufwerk CRW- F1SX an einen Computer ohne SCSI-Steckverbinder anzuschließen. Die SCSI-Karte, für die bereits ermittelt ist, dass sie das Laufwerk CRW-F1SX unterstützen, sind im Folgenden aufgeführt. Hersteller...
  • Seite 15 Arbeitsbereich verfügbar sein (insgesamt bis zu 1,1 GB). Der Speicherplatz für die Bilddatei auf der Festplatte ist jedoch nicht erforderlich, wenn Sie mit dem Laufwerk CRW-F1SX eine CD-R/RW-Disc direkt von der Festplatte oder dem CD-ROM-Laufwerk usw. beschreiben (sog. „fliegende“ Aufnahme).
  • Seite 16: Vorbereitung Des Laufwerks Crw-F1Sx

    Vorbereitung des Laufwerks CRW-F1SX Seriennummer Wenn Sie Fragen zu dem Gerät haben oder den technischen Kundendienst in Anspruch nehmen möchten, benötigen Sie die auf dem Typenschild unten auf dem Laufwerk CRW-F1SX aufgedruckte Seriennummer. Notieren Sie bitte die Seriennummer in dem Feld unten. Es kann schwierig sein, die Seriennummer nach dem Einbau des Laufwerks oder aus anderen Gründen zu...
  • Seite 17: Einrichten Des Laufwerks Crw-F1Sx

    Identifikationsnummer zwischen „0“ und „6“ zuzuweisen, mit Ausnahme der Identifikationsnummern, die an andere SCSI-Geräte vergeben wurden. Der DIP-Schalter des Laufwerks CRW-F1SX hat vier Schalter, und SW 1, SW 2 und SW 3 (drei Schalter von links) werden zur Einstellung der SCSI- Identifikationsnummer verwendet.
  • Seite 18 Hinweis • Wenn andere SCSI-Geräte bereits an den Computer angeschlossen sind, stellen Sie sicher, dass die SCSI-Identifikationsnummer des Laufwerks CRW-F1SX noch nicht vergeben wurde. Die SCSI-Identifikationsnummer des Laufwerks CRW-F1SX ist werkseitig auf „1“ gestellt. • Stellen Sie den DIP-Schalter vollständig nach oben/unten.
  • Seite 19 (nicht terminiert) Abschluss ON (werkseitig) Abschluss OFF Auf ON stellen, wenn das Auf OFF stellen, wenn das Laufwerk CRW-F1SX das letzte Laufwerk CRW-F1SX nicht das Gerät in der SCSI-Kette ist. letzte Gerät in der SCSI-Kette ist. Hinweis Der TERMINATOR (SW 4) des DIP-Schalters steht werkseitig auf ON.
  • Seite 20: Anschließen Des Laufwerks Crw-F1Sx

    SCSI- Kartenanschluss SCSI-Steckverbinder SCSI-Kabel Hinweis • Das SCSI-Kabel kann an einen der beiden SCSI-Steckverbinder des Laufwerks CRW-F1SX angeschlossen werden. • Um einen stabilen Betrieb des Laufwerks CRW-F1SX zu gewährleisten, wird empfohlen, das Laufwerk direkt an den SCSI-Steckverbinder des Computers anzuschließen.
  • Seite 21 SCSI-Kabel • Die Stecker von SCSI-Kabeln oder SCSI-Schnittstellenkarten sehen unterschiedlich aus. Ein SCSI-Kabel mit geeigneten Steckern für sowohl das Laufwerk CRW-F1SX und die SCSI-Schnittstellenkarte ist erforderlich. Der SCSI-Steckverbinder des Laufwerks CRW-F1SX ist ein 50-poliger half-pitch D- sub-Stecker. 50-poliger half-pitch D-Sub-Stecker (für das Laufwerk CRW-F1SX)
  • Seite 22 Vorbereitung des Laufwerks CRW-F1SX Schließen Sie das mitgelieferte Netzteil an die Betriebsstrombuchse (DC-IN) des Laufwerks CRW-F1SX an. Betriebsstrombuchse (DC-IN) Schließen Sie das mitgelieferte Betriebsstromkabel an das Netzteil ( ) an. Schließen Sie das andere Ende des Betriebsstromkabel an der Netzsteckdose ( ) an.
  • Seite 23: Schalten Sie Den Power-Schalter Des Laufwerks Crw-F1Sx

    • Das Netzteil nimmt 1 W Strom auf, während es an die Wandsteckdose angeschlossen ist, auch wenn der POWER-Schalter des Laufwerks CRW-F1SX in Aus-Stellung ist. Ziehen Sie das Betriebsstromkabel von der Netzsteckdose ab, wenn das Laufwerk CRW-F1SX längere Zeit über nicht verwendet werden soll. Schalten Sie den POWER-Schalter des Laufwerks CRW-F1SX ein.
  • Seite 24: Prüfung Der Erkennung Des Laufwerks Crw-F1Sx

    Vorbereitung des Laufwerks CRW-F1SX 3 Prüfung der Erkennung des Laufwerks CRW-F1SX Nach dem Anschließen des Laufwerks CRW-F1SX an den Computer führen Sie die folgenden Schritte aus, um zu prüfen, ob das Laufwerk richtig vom Computer erkannt wird. Bei Verwendung von Windows Schalten Sie den Computer ein.
  • Seite 25 Der Treibername wird nicht gezeigt, oder eine Markierung oder erscheint. Das Laufwerk CRW-F1SX wurde nicht richtig erkannt. Prüfen Sie die Kabelanschlüsse und Einstellungen. Bei Verwendung von Windows 2000 Professional Wählen Sie Start in der Taskleiste und gehen Sie zu Einstellungen, Systemsteuerung, System, dem Register Hardware und Geräte-...
  • Seite 26 Name der SCSI-Karte unter „SCSI-Controller“ (Bildschirmdarstellung am Beispiel von Windows Me.) Ändern Sie die Einstellung für Synchrondatenübertragung. Bei Verwendung von Windows 95/98/98 Zweite Ausgabe/Me Im Dialogfeld Geräte-Manager (S. 21) wählen Sie Eigenschaften von YAMAHA CRW-F1S und dann das Register Einstellungen.
  • Seite 27 Wählen Sie in der Taskleiste das Apple-Menü, hier den Eintrag Apple System Profiler und anschließend die Registerkarte Geräte und Volumes. Wählen Sie im Abschnitt „SCSI Bus“ die für das Laufwerk CRW-F1SX festgelegte SCSI-Identifikationsnummer und vergewissern Sie sich, dass unter „Product ID“ das Element „CRW-F1S“ zu sehen ist.
  • Seite 28: Installation Der Cd-Schreibsoftware

    Vorbereitung des Laufwerks CRW-F1SX Hinweis Die Erweiterungsdateien, die das Laufwerk CRW-F1SX unterstützen, sind zum Anmelden und Lesen der Disc erforderlich, auch wenn das Laufwerk vom Apple System Profiler erkannt wird. Die Erweiterungsdateien sind in der CD- Schreibsoftware enthalten. Einzelheiten hierzu finden Sie in der Dokumentation zu Ihrer CD-Schreibsoftware.
  • Seite 29: Laden/Auswerfen Einer Disc

    Laden/Auswerfen einer Disc Vor diesem Schritt prüfen Sie, ob das Laufwerk CRW-F1SX eingeschaltet ist. Öffnen Sie das Disc-Fach durch Drücken der Auswurftaste. Drücken Sie die Auswurftaste Setzen Sie die Disc mit der Beschriftungsseite nach oben weisend auf das Disc-Fach. Oder entfernen Sie die Disc vorsichtig aus dem Disc-Fach, ohne sie zu beschädigen.
  • Seite 30 3 cm lang sein. Schalten Sie das Laufwerk CRW-F1SX aus. Dann stecken Sie den dünnen stiftartigen Gegenstand in das Notauswurf-Loch und drücken. Wenn sich das Disc-Fach öffnet, entnehmen Sie die Disc. Notauswurf-Loch Schalten Sie das Laufwerk CRW-F1SX ein, und schließen Sie das Disc-Fach.
  • Seite 31: Fehlersuche

    Ist das Laufwerk CRW-F1SX richtig mit dem SCSI-Kabel an den Comper angeschlossen? Schalten Sie das Laufwerk CRW-F1SX und den Computer aus. Prüfen Sie, ob das SCSI-Kabel vollständig an das Laufwerk CRW-F1SX angeschlossen ist. (S. 14) Wird die SCSI-Karte richtig vom Betriebssystem erkannt? Befolgen Sie die Anleitung für die SCSI-Karte und prüfen Sie, ob die SCSI-Karte...
  • Seite 32 Stellen Sie sicher, dass der Abschlussschalter des letzten Geräts in der SCSI-Kette auf ON gestellt ist, während die anderen Geräte auf OFF gestellt sind. (S. 13) Wenn das Laufwerk CRW-F1SX immer noch nicht erkannt wird, wenden Sie sich an Ihren Fachhändler oder den örtlichen Yamaha-Händler (eine Liste der Yamaha- Händler befindet sich am Ende dieses Handbuchs).
  • Seite 33 Ziehen Sie bei angeschlossenem Netzteil alle Kabel vom Laufwerk ab. Schalten Sie das Laufwerk ein, und drücken Sie die Auswurftaste. Schalten Sie den Computer und das Laufwerk CRW-F1SX aus, und entfernen Sie die Disc wie unter „Notauswurf einer Disc“ beschrieben. (S. 25) Wenn das Disc-Fach sich im Laufwerk verfängt und nicht herauskommt oder wenn...
  • Seite 34 Daten in einem Format geschrieben sind, das das Laufwerk nicht erkennt, oder die Disc selber kann beschädigt oder verformt sein. Beachten Sie, dass keine Daten von leeren Discs gelesen werden können, und dass das Laufwerk CRW-F1SX manchmal unter Umständen auch Daten von einer Disc, die mit dem Laufwerk kompatibel ist, nicht korrekt lesen kann.
  • Seite 35 Bei Windows XP/Me befolgen Sie die beschriebenen Schritte, wenn von den Kopfhörern oder an das Laufwerk CRW-F1SX angeschlossenen externen Lautsprechern kein Wiedergabeton kommt. Falls Windows Media Player 7.0 oder höher zusammen mit Windows XP/Me eingesetzt wird, kann dieses Problem auftreten, da standardmäßig die digitale Wiedergabeoption aktiviert ist.
  • Seite 36 Problem bei der Disc selbst. Wenn das Laufwerk überhaupt keine kompatiblen Discs annimmt (und die Status-LED nicht aufleuchtet), wenden Sie sich an Ihren Fachhändler oder den örtlichen Yamaha- Händler (eine Liste der Yamaha-Händler befindet sich am Ende dieses Handbuchs).
  • Seite 37: Andere Probleme

    Betrieb des Computers instabil wird. Bei Verwendung von Windows XP In Windows XP ist die CD-Schreibfunktion standardmäßig enthalten. Deaktivieren Sie die Funktion, wenn eine andere Software verwendet wird, die das Laufwerk CRW-F1SX unterstützt. Wählen Sie Arbeitsplatz, das Symbol für das Laufwerk YAMAHA CRW-F1SX (Rechtsklick) und Eigenschaften aus.
  • Seite 38 Betriebsstörungen führen. In diesem Fall trennen Sie alle SCSI-Geräte vom Computer ab, während das Laufwerk CRW-F1SX angeschlossen bleibt, und prüfen Sie dann, ob das Laufwerk richtig vom Computer erkannt wird. Damit die CD-Schreibsoftware das Laufwerk erkennt, muss sie das Laufwerk CRW- F1SX unterstützen.
  • Seite 39: Firmware

    Bei Verwendung von Windows XP/2000 Professional/Macintosh Prüfen Sie die Firmware-Version mit der CD-Schreibsoftware. Bei Verwendung von Windows 95/98/98 Zweite Ausgabe/Me Wählen Sie YAMAHA CRW-F1S im Dialogfeld Geräte-Manager (S. 21), um das Dialogfeld Eigenschaften von YAMAHA CRW-F1S aufzurufen, und wählen Sie anschließend das Register Einstellungen.
  • Seite 40: Technische Daten Des Laufwerks Crw-F1Sx

    Technische Daten des Laufwerks CRW-F1SX Unterstützte Formate Schreiben Lesen Wiedergabe CD-DA CD TEXT CD-ROM Mixed Mode CD-ROM (CD-ROM+CD-DA) CD-ROM XA *2 *3 Photo CD Video CD CD-i — CD EXTRA CD-MRW schließt Multisession ein geeignete Disc erforderlich geeignete Applikationssoftware erforderlich...
  • Seite 41 Datenübertragungsrate 150 KB/s (1X) bis 6.600 KB/s (44X) (Modus 1) Burst-Übertragungsrate 20 MB/s (max., synchron) 5 MB/s (max., asynchron) Schnittstelle SCSI-3 (Ultra SCSI) Datenpufferkapazität 8 MB (3.176 Sektoren) Durchschnittliche 130 ms (Random Access) Zugriffszeit Sektorgröße 2.048 bis 2.448 Bytes Installationsart Horizontal Disc-Ladetyp Automatische Frontschublade...
  • Seite 42 Technische Daten des Laufwerks CRW-F1SX Netzteil (LSE0107A1236) Nenn-Eingangsspannung 100 bis 240 V Wechselspannung Nenn-Eingangsstrom 1,0 A oder weniger Nenn-Ausgangsspannung 12 V Gleichspannung Nenn-Ausgangsstrom 3,0 A Polarität der Ausgänge 12 V Gleichspannung Betriebsumgebung Temperatur: 5 bis 35 ºC Luftfeuchte: 25 bis 80% relative Luftfeuchte...
  • Seite 43: Übereinstimmung Mit Sicherheits-/Emv-Regeln

    Störfestigkeit EN55024 EN61000-3-2 EN61000-3-3 Australien Funkstörungen AS/NZ 3548 Datentechnikausrüstung Neuseeland der Klasse B Japan Sicherheit Elektrizität Sicherheit elektrischer Geräte und Werkstoffe Funkstörungen VCCI Datentechnikausrüstung der Klasse B Änderungen bei technischen Daten des Laufwerks CRW-F1SX im Rahmen technischer Verbesserungen bleiben vorbehalten.
  • Seite 44: Technische Hinweise

    Schreibvorgang zeitweilig. Der Schreibvorgang wird fortgesetzt, wenn wieder genügend Daten im Pufferspeicher zur Verfügung stehen. „Buffer Underrun Protection“ im Laufwerk CRW-F1SX arbeitet äußerst genau, so dass der Schreibvorgang vor und nach der Unterbrechung nahtlos fortgesetzt werden kann.
  • Seite 45 Session-at-Once (SAO) Bei dieser Betriebsart werden Daten Sitzung für Sitzung auf die Disc geschrieben. Anders als bei der oben beschriebenen Betriebsart Track-at-Once können bei der Betriebsart Session-at-Once auch mehrere Tracks gleichzeitig auf die Disc geschrieben werden. Beim Format CD EXTRA wird diese Methode verwendet, um in einer ersten Sitzung mehrere Audiostücke (mehrere Tracks) zu schreiben und in einer zweiten Sitzung Computerdaten hinzuzufügen.
  • Seite 46 Technische Hinweise CD-MRW (CD Mount Rainier Wiederbeschreiben) Diese Methode basiert auf einem neuen Standard des Packet Writing für CD-RW- Discs und unterstützt Defektkontrolle durch das Laufwerk, Hintergrundformatierung und Disc-Auswurf während der Formatierung. Sie erlaubt es, CD-RW-Discs wie eine Diskette zu verwenden. Hinweis Durch das Formatieren einer CD-RW-Disc mit CD-MRW wird ihre Speicherkapazität um ca.
