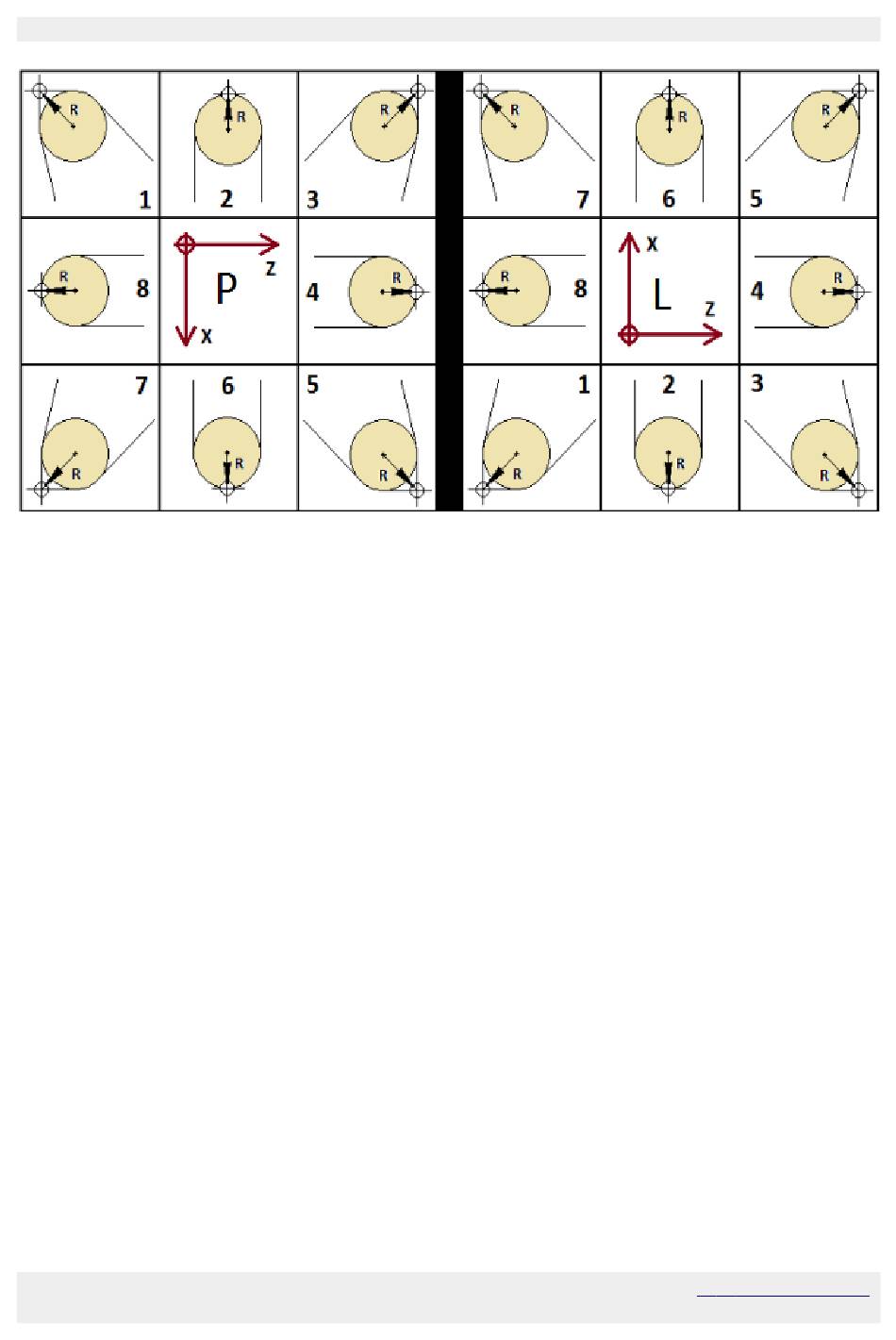

Diese Schneiden Lage, sprich Quadrant ist für das Werkzeug sehr wichtig zum feststellen des
ermittelten Mittelpunktes des Radius der Platte.
Der Quadrant hat die Aufgabe den Mittelpunkt des Schneideradius zu ermitteln.
Betrachten wir die Quadranten, so ist der Winkel in jeweils 45 Grad Segmenten aufgeteilt.
Nr. 1 rechter Stahl heißt, der Radius Mittelpunkt wird unter 135° berechnet.
Nr. 2 rechter Stahl heißt, der Radius Mittelpunkt wird unter 90° berechnet.
Nr. 3 rechter Stahl heißt, der Radius Mittelpunkt wird unter 45° berechnet.
Usw.
Das heißt, der Controller berechnet sich die Mittelpunktsage unter diesem Winkel, zum Zeitpunkt
des Korrekturaufrufs.
Wenn der Quadrant 0 definiert wird, wird keine Radius - Kompensation durchgeführt. Die
Radius – Angabe wird ignoriert.
