CNC PROFI D4 Drehmaschine
Bedienungsanleitung
4.1.
Manuelle MODI: Koordinatensysteme MAC, ABS, REL

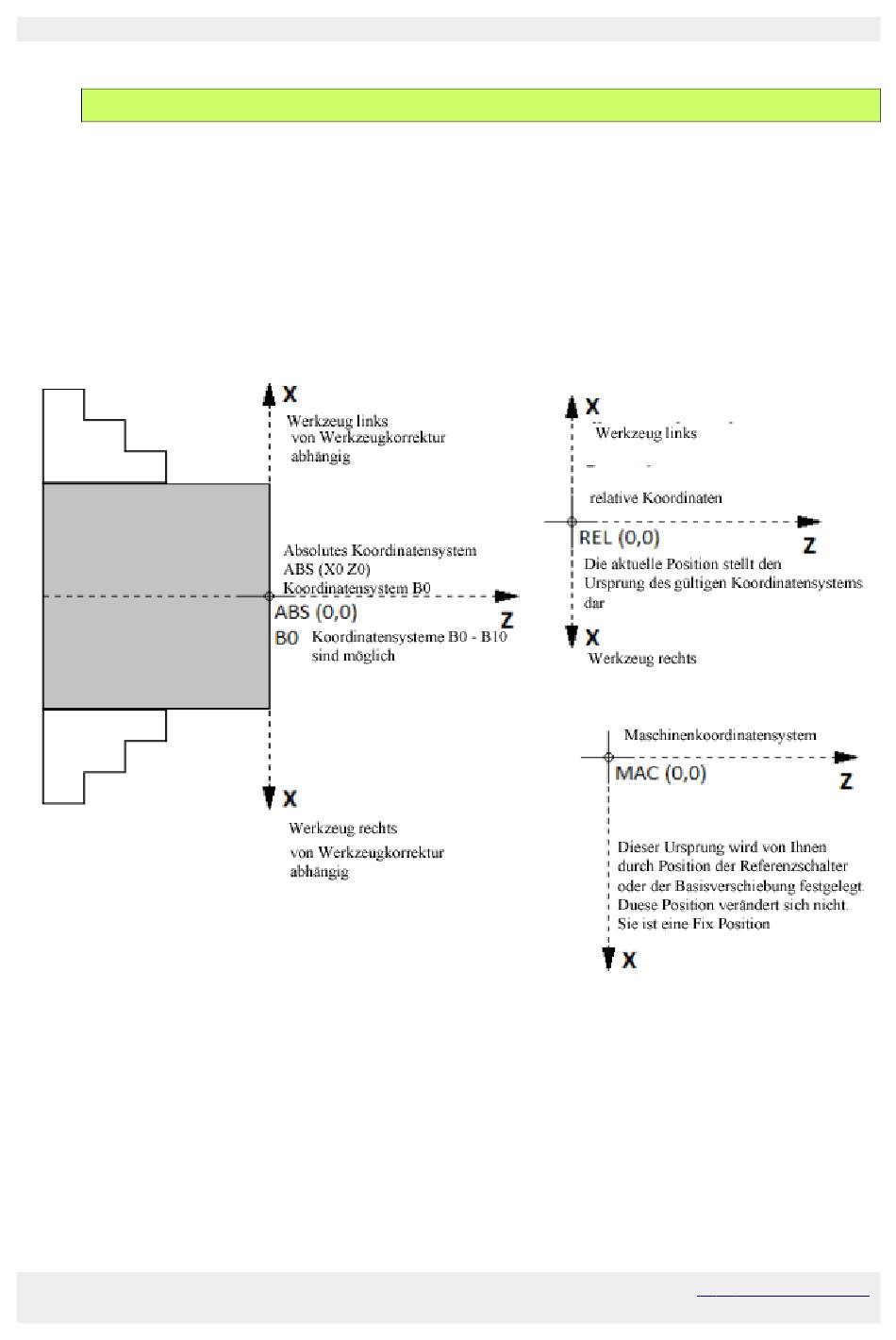

Die folgende Abbildung zeigt, wie Koordinatensysteme berechnet werden, in denen der Bediener
arbeiten kann.
Im absolutem Koordinatensystem (ABS) kann der Controller den Programmnullpunkt, wie auch die
Werkzeugkorrektur berücksichtigen
Im relativen Koordinatensystem (REL) kann der Bediener relativ arbeiten. Das heißt die
Werkzeugkorrektur wird teilweise berechnet, der Programmnullpunkt wird nicht berücksichtig.
Im Maschinenkoordinatensystem (MAC) kann der Bediener im Maschinenkoordinatensystem
arbeiten.
