CNC PROFI D4 Drehmaschine
13.
Beispielprogramm automatischer Betrieb
In diesem Abschnitt erfahren Sie, was zu tun und zu beachten ist, um ein Programm zu erstellen.
Für das ausgewählte Werkstück müssen folgende Entscheidungen getroffen werden:
wir kennen die Geometrie des Werkstückes
•
wir entscheiden uns für ein geeignetes Material
•
wir haben ausschließlich geeignete Werkzeuge eingerichtet und konfiguriert.
•
Das Basismaterial, sprich Programmnullpunkt und Werkzeugwechselpunkt ist korrekt
•
angegeben.

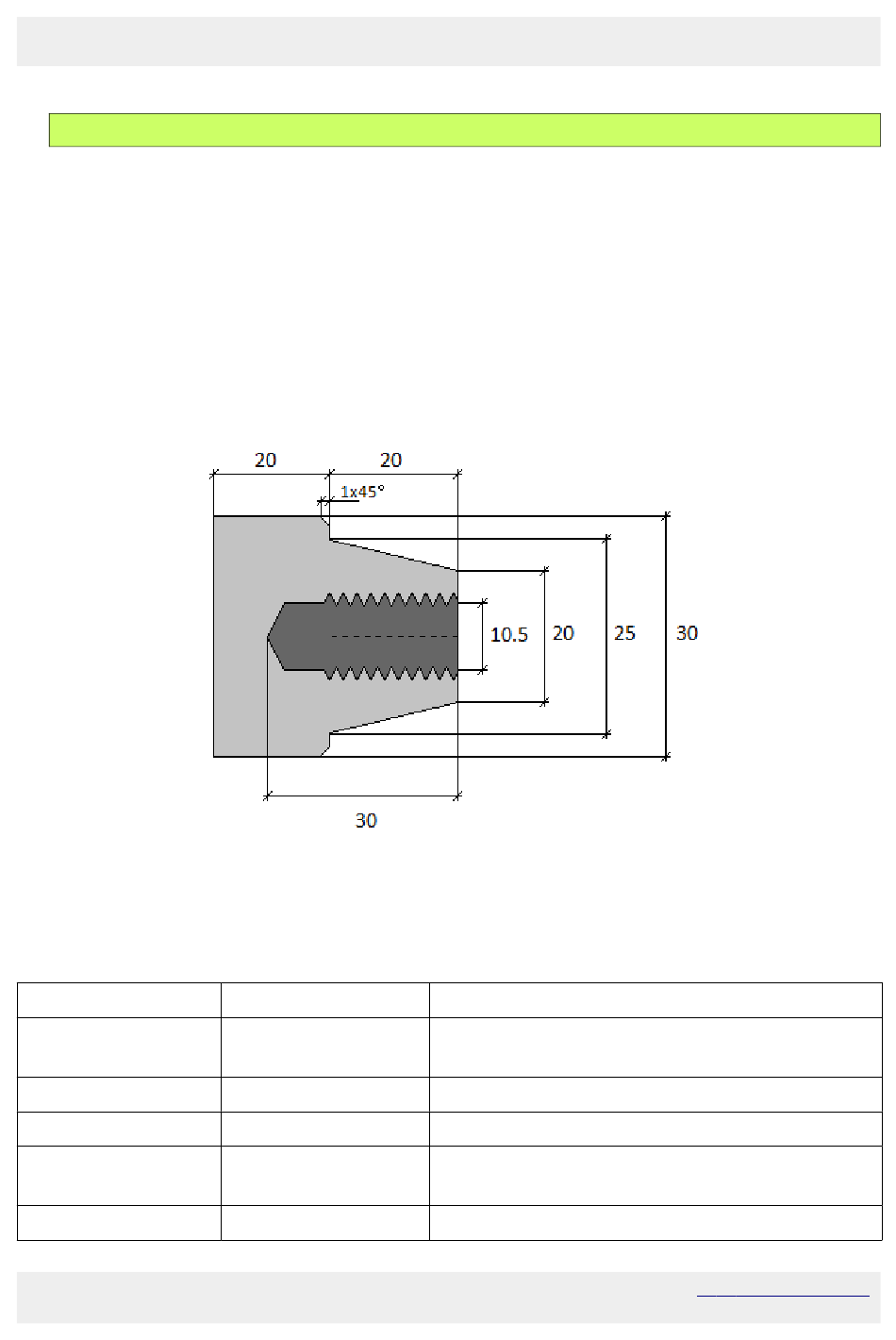

Die folgend Zeichnung zeigt die Geometrie des Werkstückes, welches erstellt werden soll.
Wir gehen davon aus, dass das Werkstück aus einem Rohling von einem Durchmesser von 32mm
und eine Länge von 80mm welches ausreichen tief im Futter gespannt ist, ausreicht.
Als Programmnullpunkt wird B1 ausgewählt. Dieser wird bei Rohling Z auf +2mm gesetzt und der
Durchmesser entspricht dem tatsächlichen Durchmesser von 32mm.
Werkzeug
Drehwerkzeug
Anbohre
Bohrer
Gewindebohrer
Abstechstahl
www.cncprofi.eu
NUMMER
T1
T2
T3
T4
T5
BESCHREIBUNG
Zum planen und Längsdrehen. Plattenradius
0.8mm
Position anbohren
Bohrer Durchmesser 10.25mm
Gewindebohrer mit einer Steigung von 1.75mm
und einem Durchmesser von 12mm. M12
Abstechstahl mit einer Breiter von 3mm
