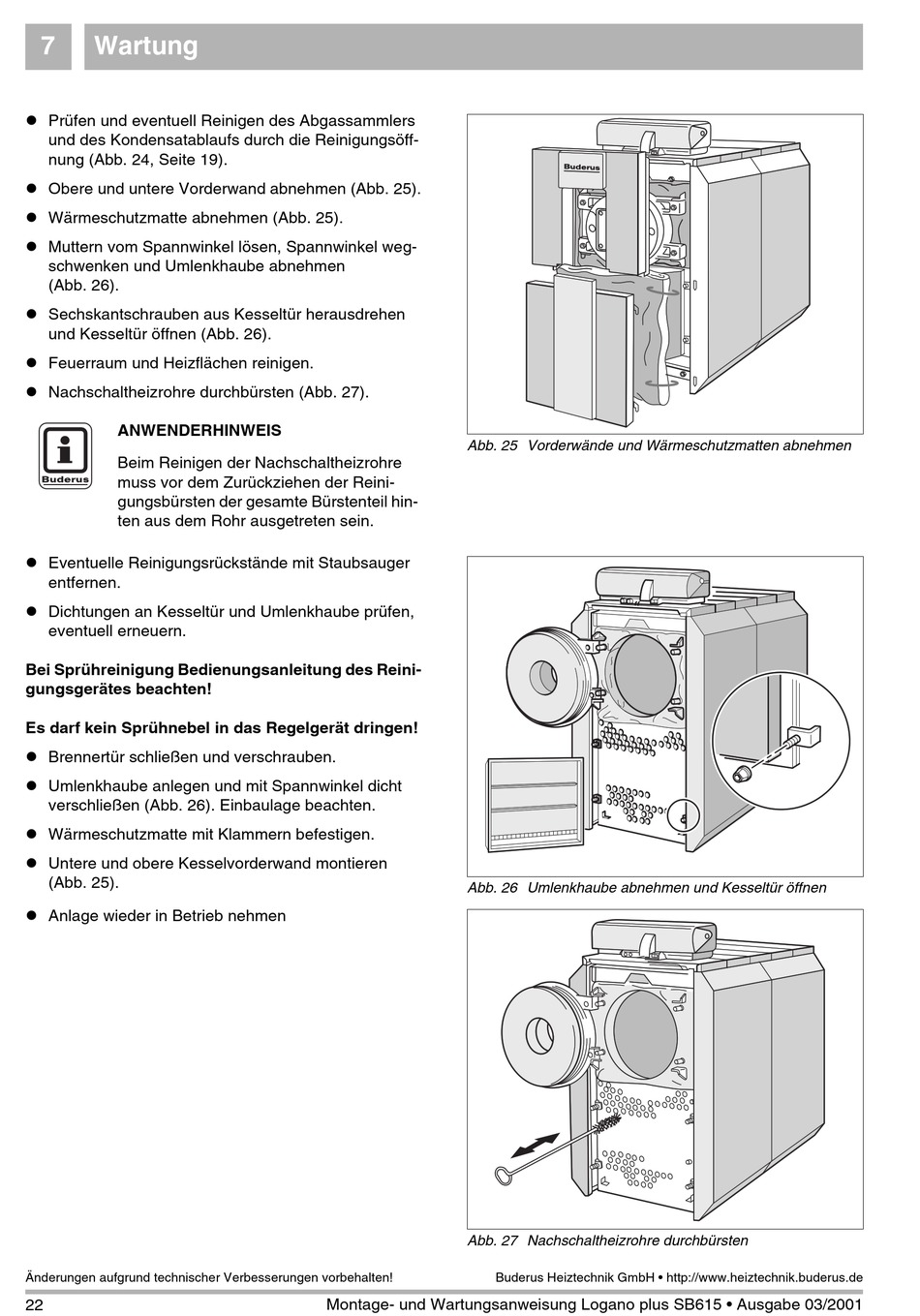

7 Wartung
l Prüfen und eventuell Reinigen des Abgassammlers
und des Kondensatablaufs durch die Reinigungsöff-
nung (Abb. 24, Seite 19).
l Obere und untere Vorderwand abnehmen (Abb. 25).
l Wärmeschutzmatte abnehmen (Abb. 25).
l Muttern vom Spannwinkel lösen, Spannwinkel weg-
schwenken und Umlenkhaube abnehmen
(Abb. 26).
l Sechskantschrauben aus Kesseltür herausdrehen
und Kesseltür öffnen (Abb. 26).
l Feuerraum und Heizflächen reinigen.
l Nachschaltheizrohre durchbürsten (Abb. 27).
ANWENDERHINWEIS
Beim Reinigen der Nachschaltheizrohre
muss vor dem Zurückziehen der Reini-
gungsbürsten der gesamte Bürstenteil hin-
ten aus dem Rohr ausgetreten sein.
l Eventuelle Reinigungsrückstände mit Staubsauger
entfernen.
l Dichtungen an Kesseltür und Umlenkhaube prüfen,
eventuell erneuern.
Bei Sprühreinigung Bedienungsanleitung des Reini-
gungsgerätes beachten!
Es darf kein Sprühnebel in das Regelgerät dringen!
l Brennertür schließen und verschrauben.
l Umlenkhaube anlegen und mit Spannwinkel dicht
verschließen (Abb. 26). Einbaulage beachten.
l Wärmeschutzmatte mit Klammern befestigen.
l Untere und obere Kesselvorderwand montieren
(Abb. 25).
l Anlage wieder in Betrieb nehmen
Änderungen aufgrund technischer Verbesserungen vorbehalten!
22
Abb. 25 Vorderwände und Wärmeschutzmatten abnehmen
Abb. 26 Umlenkhaube abnehmen und Kesseltür öffnen
Abb. 27 Nachschaltheizrohre durchbürsten
