Neutralisationseinrichtung - Buderus Logano plus SB615 Montage- Und Wartungsanweisung

Montage
5.7

Neutralisationseinrichtung

Beachten Sie für die Montage und Wartung der Neutra-
lisationseinrichtung (Zubehör auf Bestellung) die geson-
derte Montageanweisung (Lieferung
Neutralisationseinrichtung).
l Ablaufschlauch mit Schelle an Kondensatauslauf (Si-
phon) (Abb. 24, Pos. 2) befestigen.
ANWENDERHINWEIS
Generell soll das Kondensat über die Ab-
gasleitung in den Kessel laufen.
Ist dies nicht möglich, so dürfen in der se-
paraten Schlauchzuführung nur Edelstahl-
oder Kunststoff-T-Stücke verwendet wer-
den.
Bei keramischen Abgasanlagen muss ein
Schlammfang (Schlammtopf) montiert
werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Logano plus SB615 • Ausgabe 03/2001

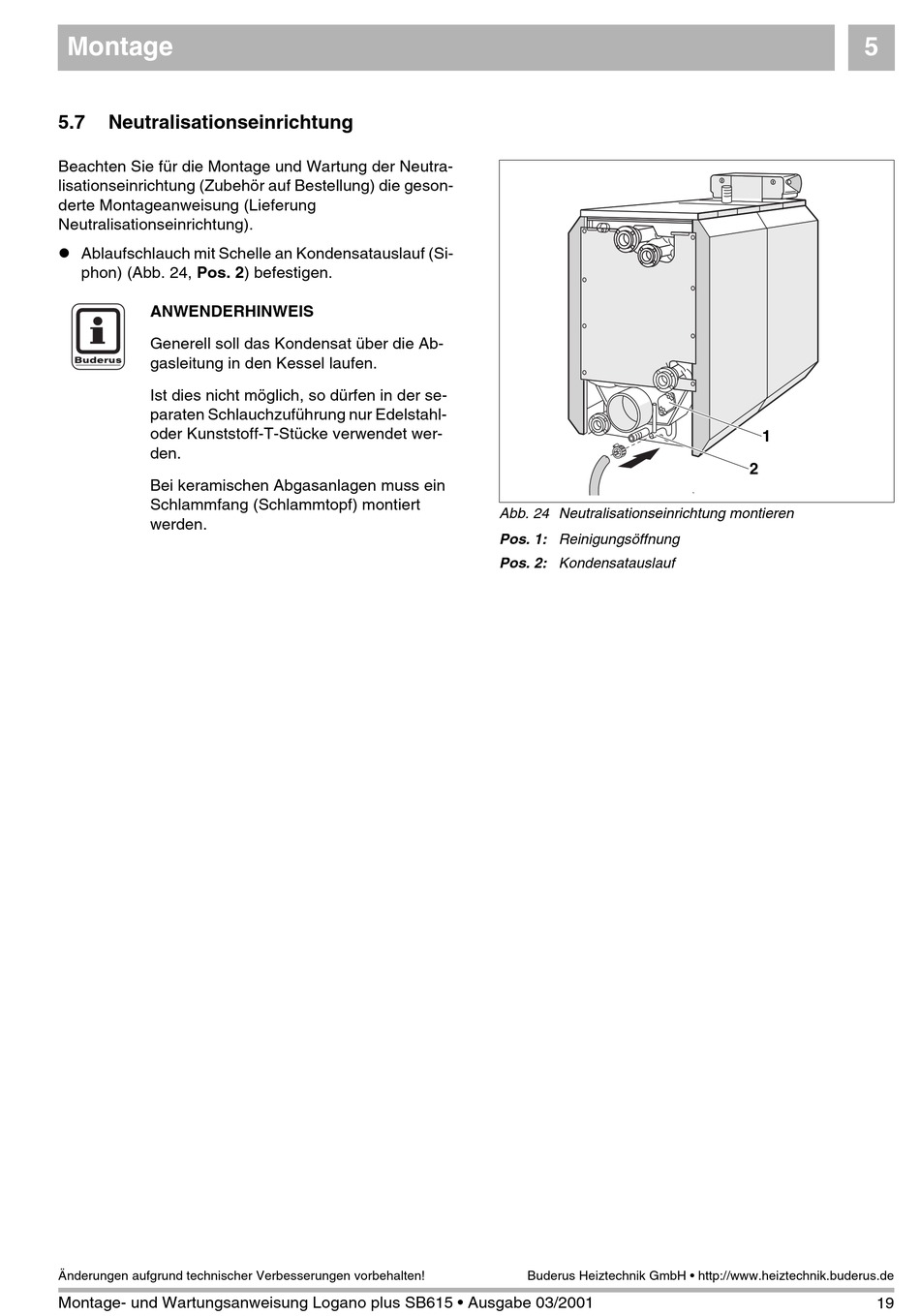

Abb. 24 Neutralisationseinrichtung montieren
Pos. 1: Reinigungsöffnung
Pos. 2: Kondensatauslauf
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
5
1
2
19
