Maßangaben / Befestigungsmaße - Stahl 8040/11-V30-Serie Betriebsanleitung

7.1 Maßangaben / Befestigungsmaße

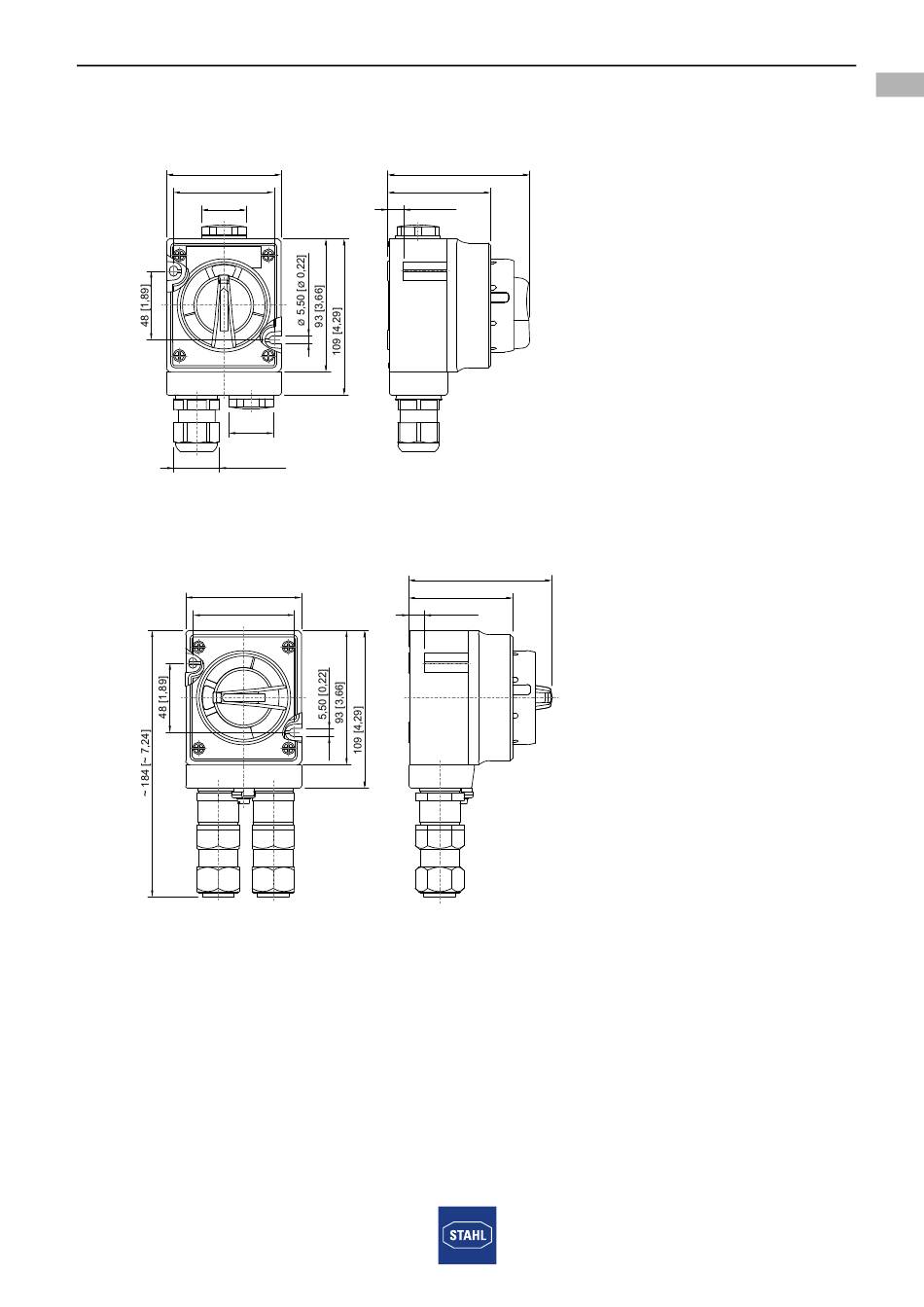

Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
80 [3,15]
70 [2,76]
M 25
M 25
M 25 x 1,50
8040/11-V30 Installationsschalter
mit Kunststoffverschraubung
80 [3,15]
70 [2,76]
8040/11-V30 Installationsschalter
mit CMP
271489 / 8040621300
2019-04-15·BA00·III·de·00
99 [3,90]
72 [2,83]
11 [0,43]
99 [3,90]
72 [2,83]
11 [0,43]
