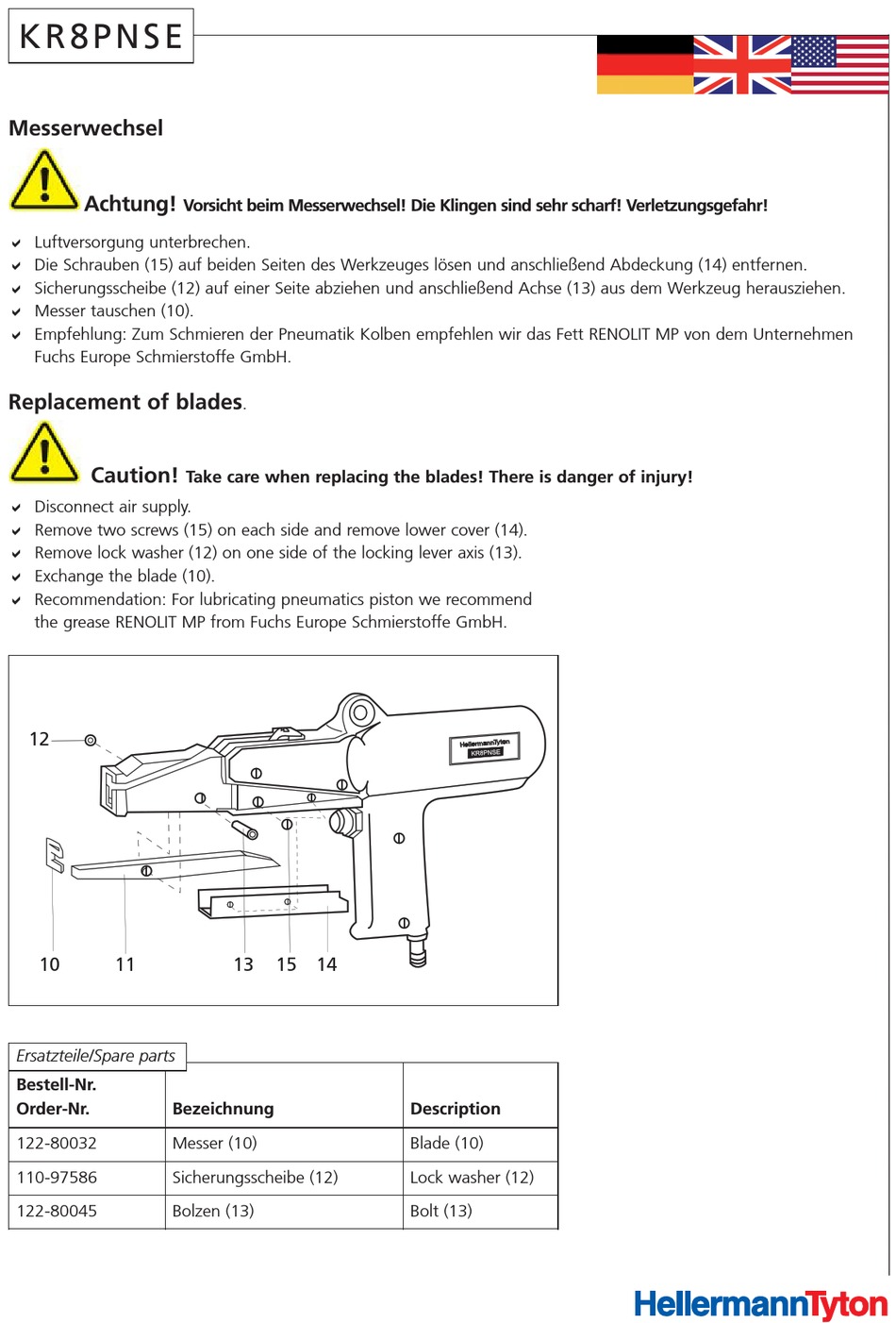

K R 8 P N S E
Messerwechsel
.
Achtung!
a Luftversorgung unterbrechen.
a Die Schrauben (15) auf beiden Seiten des Werkzeuges lösen und anschließend Abdeckung (14) entfernen.
a Sicherungsscheibe (12) auf einer Seite abziehen und anschließend Achse (13) aus dem Werkzeug herausziehen.
a Messer tauschen (10).
a Empfehlung: Zum Schmieren der Pneumatik Kolben empfehlen wir das Fett RENOLIT MP von dem Unternehmen
Fuchs Europe Schmierstoffe GmbH.
Replacement of blades
Caution!
a Disconnect air supply.
a Remove two screws (15) on each side and remove lower cover (14).
a Remove lock washer (12) on one side of the locking lever axis (13).
a Exchange the blade (10).
a Recommendation: For lubricating pneumatics piston we recommend
the grease RENOLIT MP from Fuchs Europe Schmierstoffe GmbH.
12
10
11
Ersatzteile/Spare parts
Bestell-Nr.
Order-Nr.
Bezeichnung
122-80032
Messer (10)
110-97586
Sicherungsscheibe (12)
122-80045
Bolzen (13)
Vorsicht beim Messerwechsel! Die Klingen sind sehr scharf! Verletzungsgefahr!
.
Take care when replacing the blades! There is danger of injury!
13
15 14
Description
Blade (10)
Lock washer (12)
Bolt (13)
