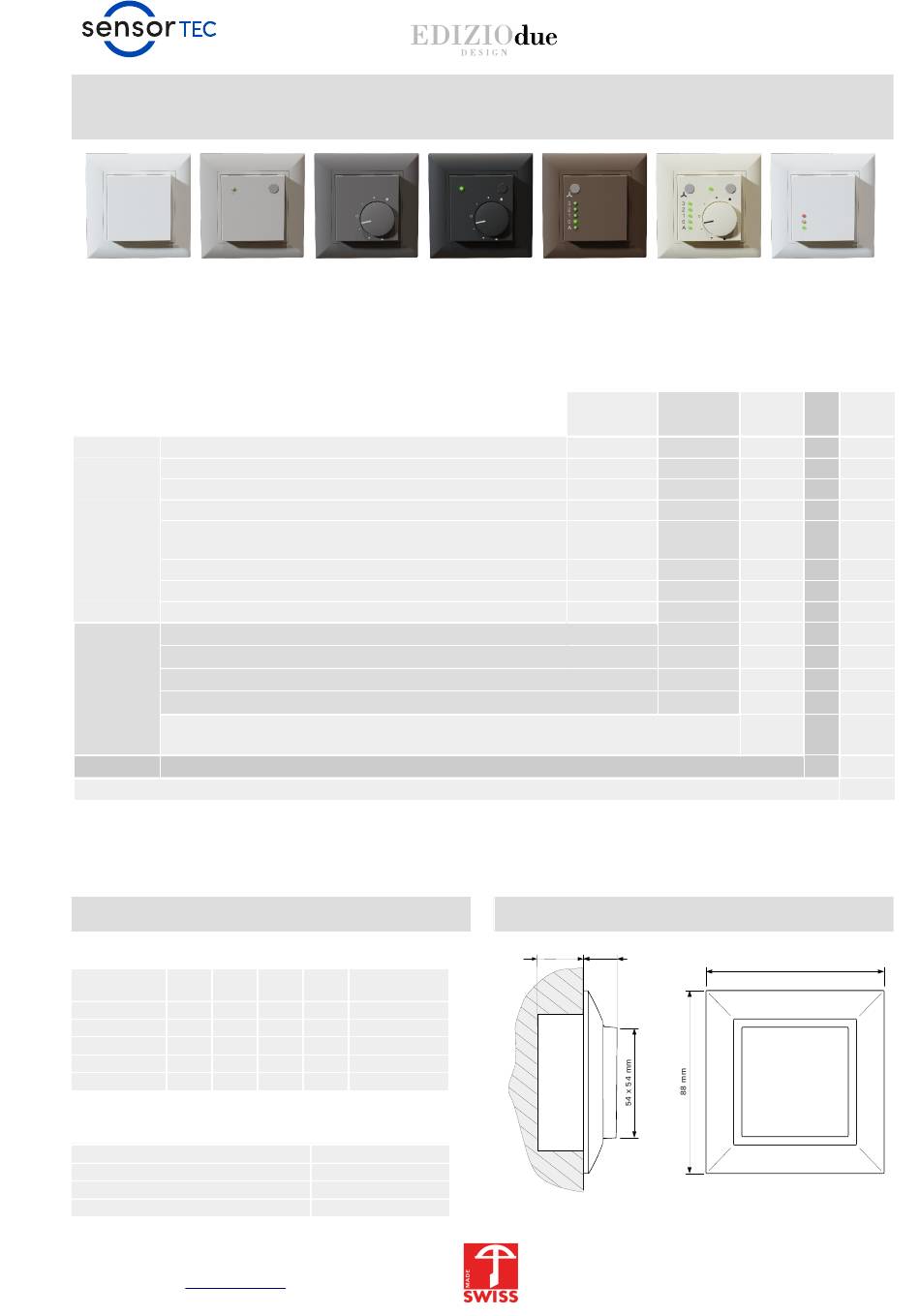

Sensortec RHTE07 Montageanleitung

Raumfühler für die Unterputzmontage mit Temperatur, Feuchte, CO
im Feller EDIZIOdue
Farbe: 61 65
Am Raumsensor stehen optional Bedienelemente wie
ein Sollwertgeber, Taster/LED und ein Stufenschalter
A-0-1-2-3 zur Verfügung.
* Volatile Organic Compounds (flüchtige organische Verbindungen)
** Markenhinweis: EDIZIOdue
*** HW V4/FW 3.xx
Bestellnummer
Messgrösse Temperatur
Temperatur und Feuchte
Luftqualität CO2 (Kohlendioxid)
Luftqualität CO2, Temperatur und Feuchte
Luftqualität VOC Mischgas
(Flüchtige organische Verbindungen)
Luftqualität VOC, Temperatur und Feuchte
Luftqualität CO2 und VOC
Luftqualität CO2 und VOC, Temperatur und Feuchte
Bedienung ohne Bedienoption
Sollwertgeber (Poti)
Präsenztaste/LED Anzeige
Sollwertgeber (Poti) und Präsenztaste/LED Anzeige
Stufenschalter A-0-1-2-3
Ampelfunktion
Bus Modbus RTU
Version
Beispiele: - einfacher Temperaturfühler mit Modbus RTU:
- Luftqualitätsfühler CO2 mit Ampelfunktion und Modbus RTU:
- Luftqualitätsfühler CO2, VOC mit Sollwertgeber, Stufenschalter
und Modbus RTU:
S2-S5 Stufenschalter / Luftqualität Ampelfunktion
Standardmässig hat der Stufenschalter S2-S5 die
folgenden LED Positionen und Beschriftungen:
LED S5 S4
(Beschriftung)
3 ●
2 ● ●
1 ● ●
0 ● ●
A ● ●
Andere Beschriftung und LED Positionen auf Kundenwunsch.
Standardmässig hat die Ampelfunktion folgende
Schwellwerte:
Messbereich CO
[ppm]
2
ab 1400
1000 bis 1399
400 bis 999
**** Die Schwellwerte sind mittels Modbus veränderbar.
sensortec AG | Länggasse 13 | 3280 Murten
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
® Design** mit RS-485 / Modbus-RTU
67
®
sowie das dazugehörige Logo sind geschützte Handelsmarken der Firma Feller AG, Horgen
S3 S2 A
(Ampelfunktion)
●
● ● ●
● ● ●
●
**** A
(Ampelfunktion)
●
●
●
60 57
Ein analoger Ausgang (AO) 0 ... 10 VDC und ein
universaler Eingang (UI) 0 ... 10 VDC oder 0/24 VDC
sind auf Anfrage erhältlich.
Typ
RFE07
RHTE07
RACE07
RACTHE07
RAQE07
RAQTHE07
RACQE07
RACQTHE07
Massbild
26 mm 14 mm
Feldgeräte für die Gebäudeautomation
und VOC*
2
Version 2.1***
60 61
Bedienung Stufen- Bus Version
schalter
Leer lassen
P
TL
PTL
(-)S5
(-)A
-MB
RFE07-MB V2
RACE07 A-MB V2
RACQTHE07 TL-S5-MB V2
88 mm
RxxE07-MB V2.1
V2
20.12.2024
