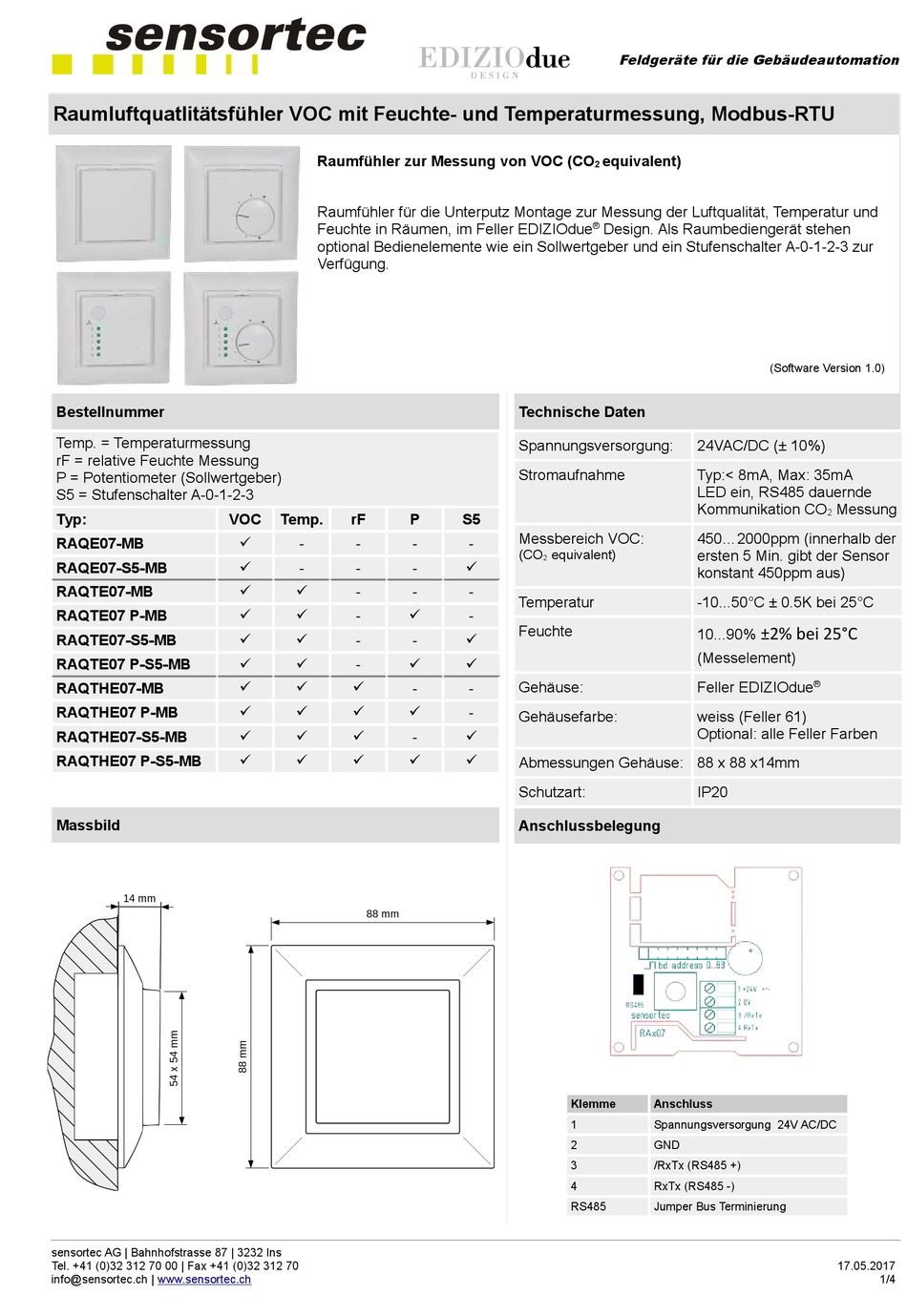

Sensortec RAQE07-MB Installationsanleitung

Raumluftquatlitätsfühler VOC mit Feuchte- und Temperaturmessung, Modbus-RTU
Bestellnummer
Temp. = Temperaturmessung
rF = relative Feuchte Messung
P = Potentiometer (Sollwertgeber)
S5 = Stufenschalter A-0-1-2-3
Typ:
RAQE07-MB
RAQE07-S5-MB
RAQTE07-MB
RAQTE07 P-MB
RAQTE07-S5-MB
RAQTE07 P-S5-MB
RAQTHE07-MB
RAQTHE07 P-MB
RAQTHE07-S5-MB
RAQTHE07 P-S5-MB
Massbild
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch

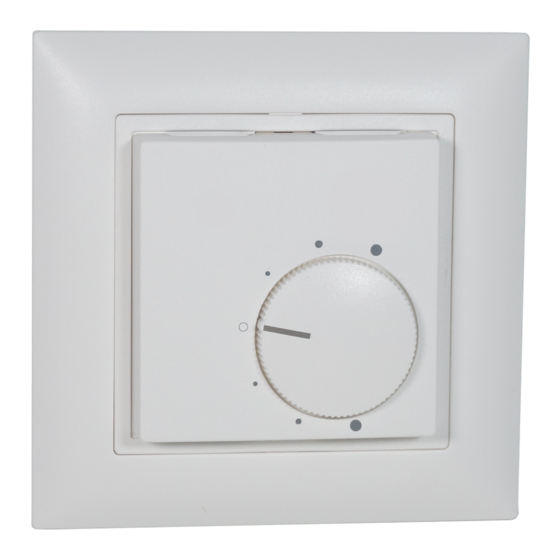

Raumfühler zur Messung von VOC (CO
Raumfühler für die Unterputz Montage zur Messung der Luftqualität, Temperatur und
Feuchte in Räumen, im Feller EDIZIOdue
optional Bedienelemente wie ein Sollwertgeber und ein Stufenschalter A-0-1-2-3 zur
Verfügung.
VOC Temp. rF

- -
 - -
 
-
  -
 
-
  -
  
  
  
  
88 mm
Technische Daten
Spannungsversorgung:
Stromaufnahme
P S5
Messbereich VOC:
- -
(CO equivalent)
2
- 
- -
Temperatur
 -
Feuchte

-
 
Gehäuse:
- -
 -
Gehäusefarbe:

-
 
Abmessungen Gehäuse: 88 x 88 x14mm
Schutzart:
Anschlussbelegung
Klemme
1
2
3
4
RS485
Feldgeräte für die Gebäudeautomation
equivalent)
2
® Design. Als Raumbediengerät stehen
24VAC/DC (± 10%)
Typ:< 8mA, Max: 35mA
LED ein, RS485 dauernde
Kommunikation CO
450...2000ppm (innerhalb der
ersten 5 Min. gibt der Sensor
konstant 450ppm aus)
-10...50°C ± 0.5K bei 25°C
±2% bei 25°C
10...90%
(Messelement)
Feller EDIZIOdue
weiss (Feller 61)
Optional: alle Feller Farben
IP20
Anschluss
Spannungsversorgung 24V AC/DC
GND
/RxTx (RS485 +)
RxTx (RS485 -)
Jumper Bus Terminierung
(Software Version 1.0)
Messung
2
®
17.05.2017
1/4
