Sensortec RAQ100-E Installationsanleitung

Raumluftqualitätsfühler VOC (CO

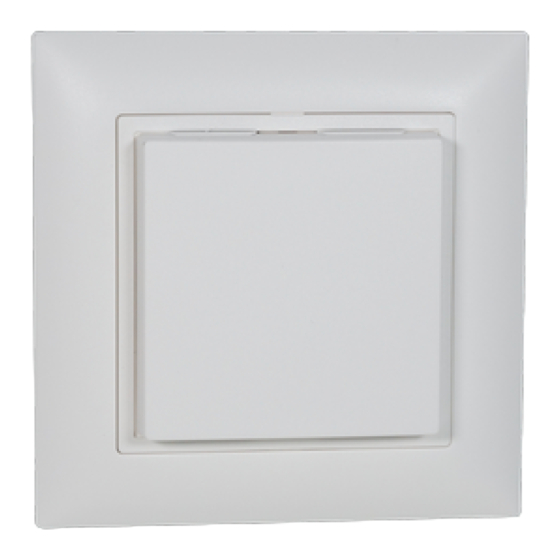

Gehäuse: Feller EDIZIOdue
®
Bestellnummern:
Typ: Ausgang:
RAQ100-E 0...10V
Massbild:
14 mm 14 mm
Vergleich der Messung CO
Gerüche
VOCs
CO
2
0 1 Std
Durch den Menschen generiertes CO
proportionale Menge VOC's! Sensortec VOC Sensoren (blau)
nutzen diese Abhängigkeit der CO
VOC/CO -equ Sensor werden die zusätzlichen Belastungen
2
dem CO Wert überlagert ausgegeben. Reine CO
2
(grün) reagieren nicht auf Gerüche, Zigarettenrauch und
andere Luftbelastungen im Raum.
Durch den Algorithmus wird zudem die Alterung des Sensors
kompensiert. Die Sensoren sind somit wartungsfrei.
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Wurde durch RAQE05 abgelöst!
-equivalent) RAQ100-E
2
Raumfühler zur Messung von VOC-Mischgas
Raumluftqualitätsfühler zur Messung der Luftqualität in Wohn- und Büroräumen.
Ausgang 0...10V. Der Sensor ist ein VOC*-Mischgassensor wobei durch einen
entsprechenden Algorithmus CO
einer Raumbelegung mit Personen kann daher der CO
werden, mit dem Vorteil, dass Geruchsemmissionen ebenfalls erfasst werden
und dem CO -Wert überlagert werden (siehe Grafik unten).
2
* volatile organic compounds (flüchtige organische Verbindungen)
Gehäuse
Feller EDIZIOdue
88 mm
und VOC:
2
Fenster
öffnen
VOCs/Mischgas
CO
2
2 Std 3 Std 4 Std
hat immer eine
2
Vorhersage. Beim
2
-Sensoren
2
Feldgeräte für die Gebäudeautomation
-Equivalente abgeleitet werden können. Bei
2
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
®
Messbereich VOC:
Ausgangssignal VOC:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse: 88 x 88 x14mm
Schutzart:
Anschlussbelegung:
Klemme Anschluss
1 Spannungsversorgung 24V AC/DC
2 GND
3 Ausgang VOC 0...10V
Inbetriebnahme Hinweis:
Bei der ersten Inbetriebnahme gibt der Sensor während
max. 6 Stunden genau 50% am Ausgang aus. Danach
verkürzt sich die Startup Zeit auf max. 15 Minuten.
(Bei der Ausgabe von <10% oder >90% liegt ein
Sensorfehler vor)
–Gehalt abgeleitet
2
24VAC/DC (± 10%)
< 45mA
350...2000ppm (CO equ.)
2
0...10V
1V = 350ppm CO equ.
2
5V = 1175ppm CO equ.
2
9V = 2000ppm CO equ.
2
Feller EDIZIOdue
®
weiss (Feller 61)
Optional: alle Feller Farben
IP20
13.09.2016
