Energi Savr NodeT mit EcoSystemR

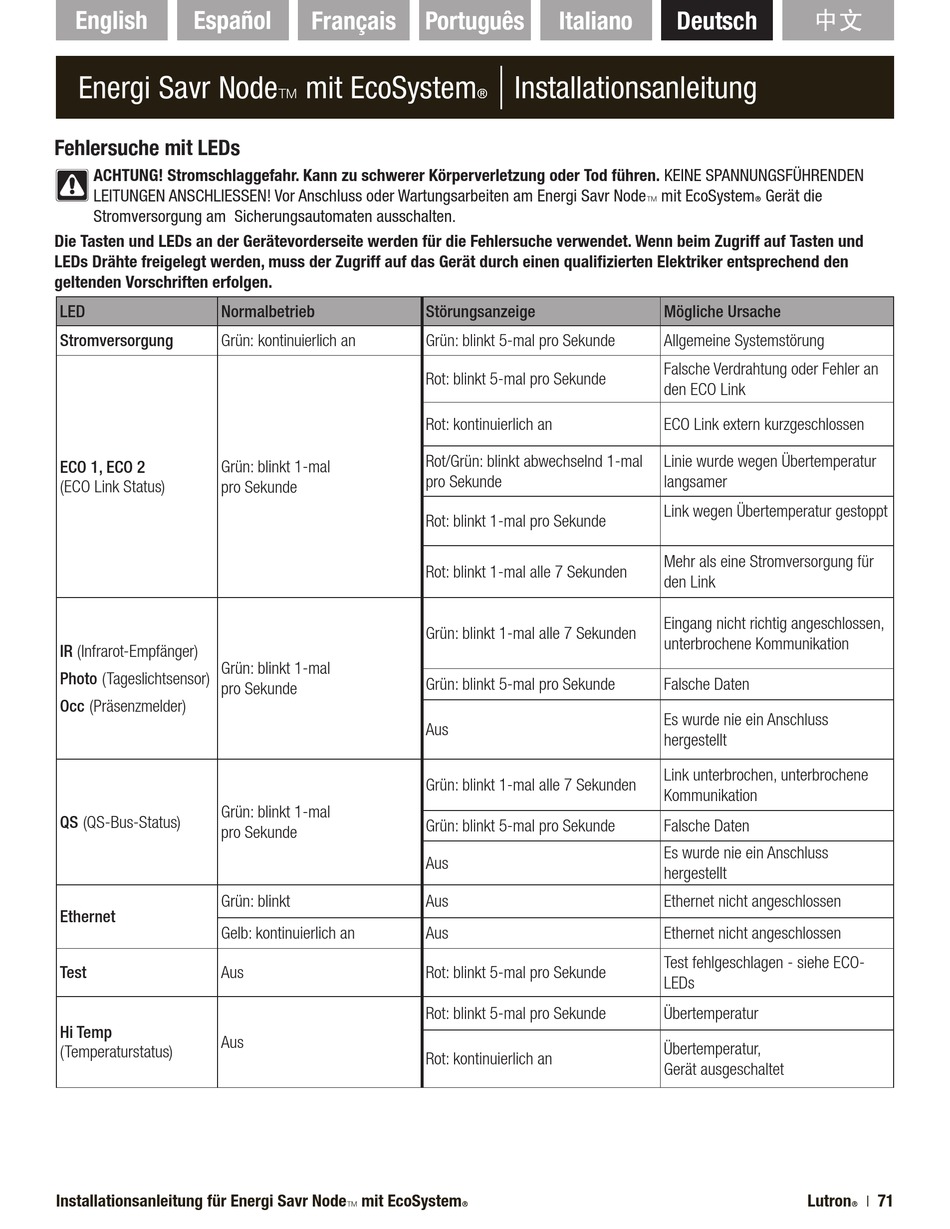

Fehlersuche mit LEDs
ACHTUNG! Stromschlaggefahr. Kann zu schwerer Körperverletzung oder Tod führen. KEINE SPANNUNGSFÜHRENDEN
LEITUNGEN ANSCHLIESSEN! Vor Anschluss oder Wartungsarbeiten am Energi Savr NodeT mit EcoSystemR Gerät die
Stromversorgung am Sicherungsautomaten ausschalten.
Die Tasten und LEDs an der Gerätevorderseite werden für die Fehlersuche verwendet. Wenn beim Zugriff auf Tasten und
LEDs Drähte freigelegt werden, muss der Zugriff auf das Gerät durch einen qualifizierten Elektriker entsprechend den
geltenden Vorschriften erfolgen.
LED
Normalbetrieb
Stromversorgung
Grün: kontinuierlich an
ECO 1, ECO 2
Grün: blinkt 1-mal
(ECO Link Status)
pro Sekunde
IR (Infrarot-Empfänger)
Grün: blinkt 1-mal
Photo (Tageslichtsensor)
pro Sekunde
Occ (Präsenzmelder)
Grün: blinkt 1-mal
QS (QS-Bus-Status)
pro Sekunde
Grün: blinkt
Ethernet
Gelb: kontinuierlich an
Test
Aus
Hi Temp
Aus
(Temperaturstatus)
Installationsanleitung für Energi Savr NodeT mit EcoSystemR
English
Français
Português
Störungsanzeige
Grün: blinkt 5-mal pro Sekunde
Rot: blinkt 5-mal pro Sekunde
Rot: kontinuierlich an
Rot/Grün: blinkt abwechselnd 1-mal
pro Sekunde
Rot: blinkt 1-mal pro Sekunde
Rot: blinkt 1-mal alle 7 Sekunden
Grün: blinkt 1-mal alle 7 Sekunden
Grün: blinkt 5-mal pro Sekunde
Aus
Grün: blinkt 1-mal alle 7 Sekunden
Grün: blinkt 5-mal pro Sekunde
Aus
Aus
Aus
Rot: blinkt 5-mal pro Sekunde
Rot: blinkt 5-mal pro Sekunde
Rot: kontinuierlich an
Italiano
|
Installationsanleitung
Mögliche Ursache
Allgemeine Systemstörung
Falsche Verdrahtung oder Fehler an
den ECO Link
ECO Link extern kurzgeschlossen
Linie wurde wegen Übertemperatur
langsamer
Link wegen Übertemperatur gestoppt
Mehr als eine Strom versorgung für
den Link
Eingang nicht richtig angeschlossen,
unterbrochene Kommunikation
Falsche Daten
Es wurde nie ein Anschluss
hergestellt
Link unterbrochen, unterbrochene
Kommunikation
Falsche Daten
Es wurde nie ein Anschluss
hergestellt
Ethernet nicht angeschlossen
Ethernet nicht angeschlossen
Test fehlgeschlagen - siehe ECO-
LEDs
Übertemperatur
Übertemperatur,
Gerät ausgeschaltet
