Energi Savr Node

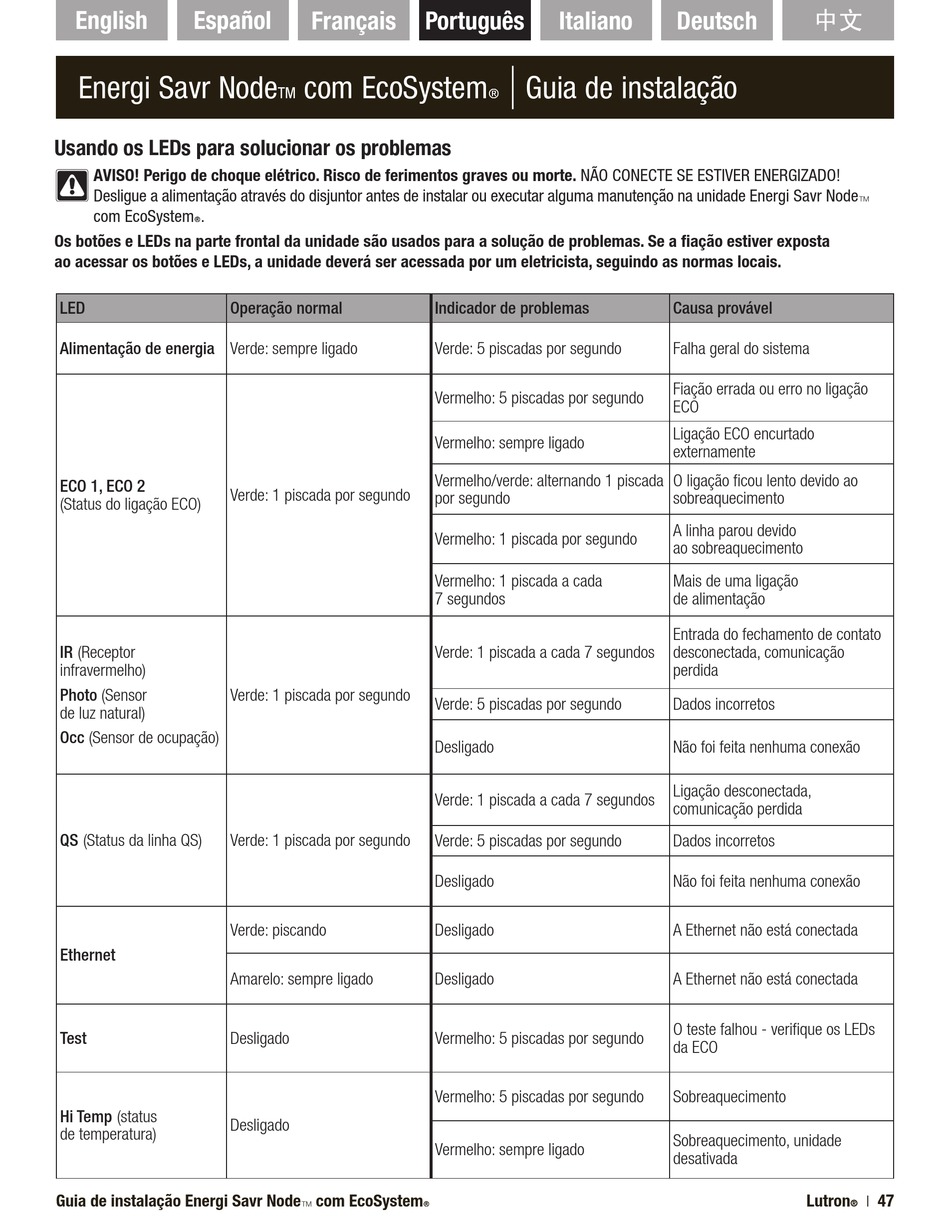

Usando os LEDs para solucionar os problemas
AVISO! Perigo de choque elétrico. Risco de ferimentos graves ou morte. NÃO CONECTE SE ESTIVER ENERGIZADO!
Desligue a alimentação através do disjuntor antes de instalar ou executar alguma manutenção na unidade Energi Savr NodeT
com EcoSystemR.
Os botões e LEDs na parte frontal da unidade são usados para a solução de problemas. Se a fiação estiver exposta
ao acessar os botões e LEDs, a unidade deverá ser acessada por um eletricista, seguindo as normas locais.
LED Operação normal
Alimentação de energia Verde: sempre ligado
ECO 1, ECO 2
Verde: 1 piscada por segundo
(Status do ligação ECO)
IR (Receptor
infravermelho)
Photo (Sensor
Verde: 1 piscada por segundo
de luz natural)
Occ (Sensor de ocupação)
QS (Status da linha QS) Verde: 1 piscada por segundo
Verde: piscando
Ethernet
Amarelo: sempre ligado
Test Desligado
Hi Temp (status
Desligado
de temperatura)
Guia de instalação Energi Savr NodeT com EcoSystemR
English
Français Português
com EcoSystemR
TM
Indicador de problemas
Verde: 5 piscadas por segundo
Vermelho: 5 piscadas por segundo
Vermelho: sempre ligado
Vermelho/verde: alternando 1 piscada
por segundo
Vermelho: 1 piscada por segundo
Vermelho: 1 piscada a cada
7 segundos
Verde: 1 piscada a cada 7 segundos
Verde: 5 piscadas por segundo
Desligado
Verde: 1 piscada a cada 7 segundos
Verde: 5 piscadas por segundo
Desligado
Desligado
Desligado
Vermelho: 5 piscadas por segundo
Vermelho: 5 piscadas por segundo
Vermelho: sempre ligado
Italiano Deutsch
|
Guia de instalação
Causa provável
Falha geral do sistema
Fiação errada ou erro no ligação
ECO
Ligação ECO encurtado
externamente
O ligação ficou lento devido ao
sobreaquecimento
A linha parou devido
ao sobreaquecimento
Mais de uma ligação
de alimentação
Entrada do fechamento de contato
desconectada, comunicação
perdida
Dados incorretos
Não foi feita nenhuma conexão
Ligação desconectada,
comunicação perdida
Dados incorretos
Não foi feita nenhuma conexão
A Ethernet não está conectada
A Ethernet não está conectada
O teste falhou - verifique os LEDs
da ECO
Sobreaquecimento
Sobreaquecimento, unidade
desativada
中文
Lutron 47
|
®
