Energi Savr Node

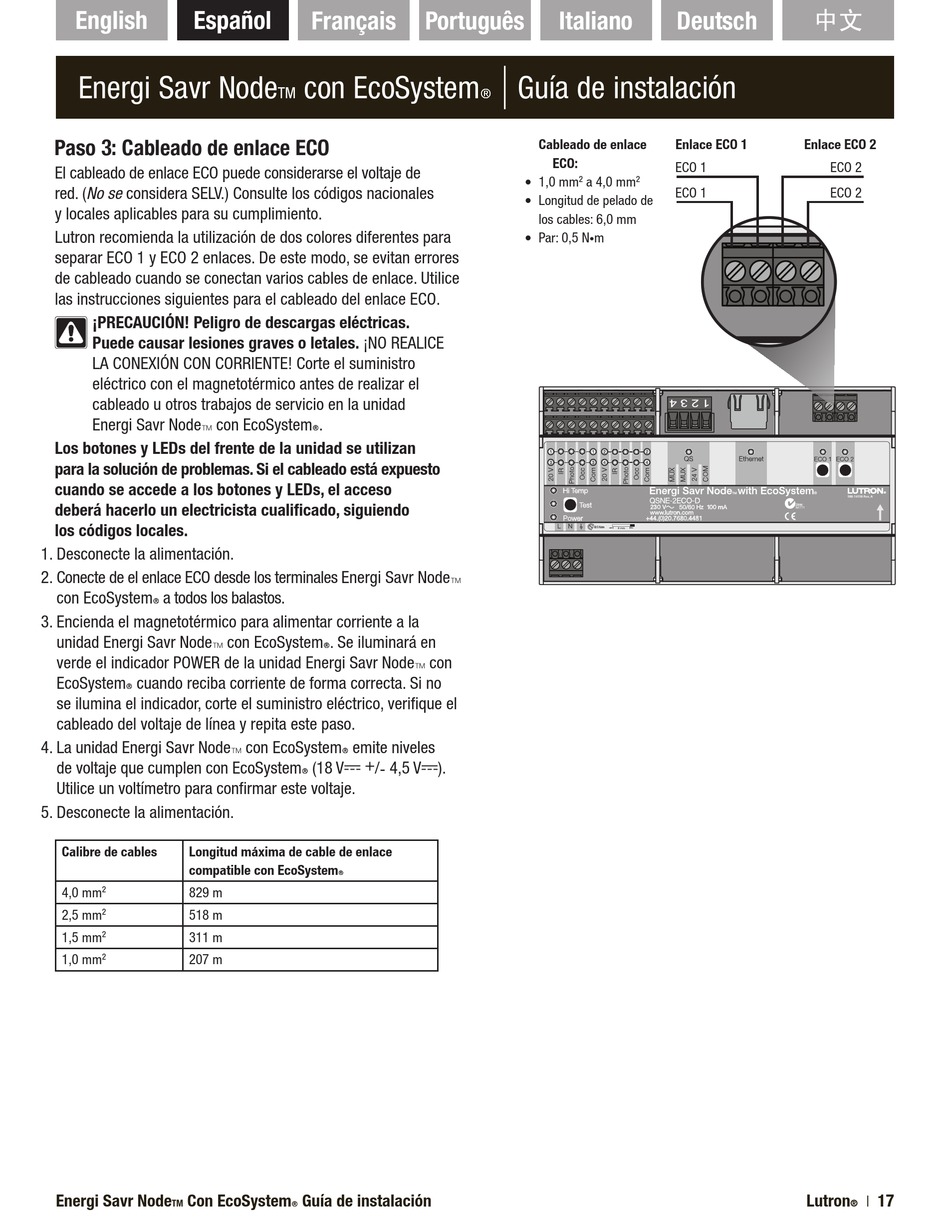

Paso 3: Cableado de enlace ECO
El cableado de enlace ECO puede considerarse el voltaje de
red. (No se considera SELV.) Consulte los códigos nacionales
y locales aplicables para su cumplimiento.
Lutron recomienda la utilización de dos colores diferentes para
separar ECO 1 y ECO 2 enlaces. De este modo, se evitan errores
de cableado cuando se conectan varios cables de enlace. Utilice
las instrucciones siguientes para el cableado del enlace ECO.
¡PRECAUCIÓN! Peligro de descargas eléctricas.
Puede causar lesiones graves o letales. ¡NO REALICE
LA CONEXIÓN CON CORRIENTE! Corte el suministro
eléctrico con el magnetotérmico antes de realizar el
cableado u otros trabajos de servicio en la unidad
Energi Savr NodeT con EcoSystemR.
Los botones y LEDs del frente de la unidad se utilizan
para la solución de problemas. Si el cableado está expuesto
cuando se accede a los botones y LEDs, el acceso
deberá hacerlo un electricista cualificado, siguiendo
los códigos locales.
1. Desconecte la alimentación.
2. Conecte de el enlace ECO desde los terminales Energi Savr NodeT
con EcoSystemR a todos los balastos.
3. Encienda el magnetotérmico para alimentar corriente a la
unidad Energi Savr NodeT con EcoSystemR. Se iluminará en
verde el indicador POWER de la unidad Energi Savr NodeT con
EcoSystemR cuando reciba corriente de forma correcta. Si no
se ilumina el indicador, corte el suministro eléctrico, verifique el
cableado del voltaje de línea y repita este paso.
4. La unidad Energi Savr NodeT con EcoSystemR emite niveles
de voltaje que cumplen con EcoSystemR (18 V- + / - 4,5 V-).
Utilice un voltímetro para confirmar este voltaje.
5. Desconecte la alimentación.
Calibre de cables Longitud máxima de cable de enlace
compatible con EcoSystemR
4,0 mm 829 m
2
2,5 mm 2 518 m
1,5 mm 311 m
2
1,0 mm 207 m
2
Energi Savr Node Con EcoSystemR Guía de instalación
TM
English
Français Português
con EcoSystemR
TM
Italiano Deutsch
|
Guía de instalación
Cableado de enlace Enlace ECO 1
ECO:
ECO 1
• 1,0 mm a 4,0 mm
2 2
ECO 1
• Longitud de pelado de
los cables: 6,0 mm
• Par: 0,5 N m
•
中文
Enlace ECO 2
ECO 2
ECO 2
Lutron 17
|
®
