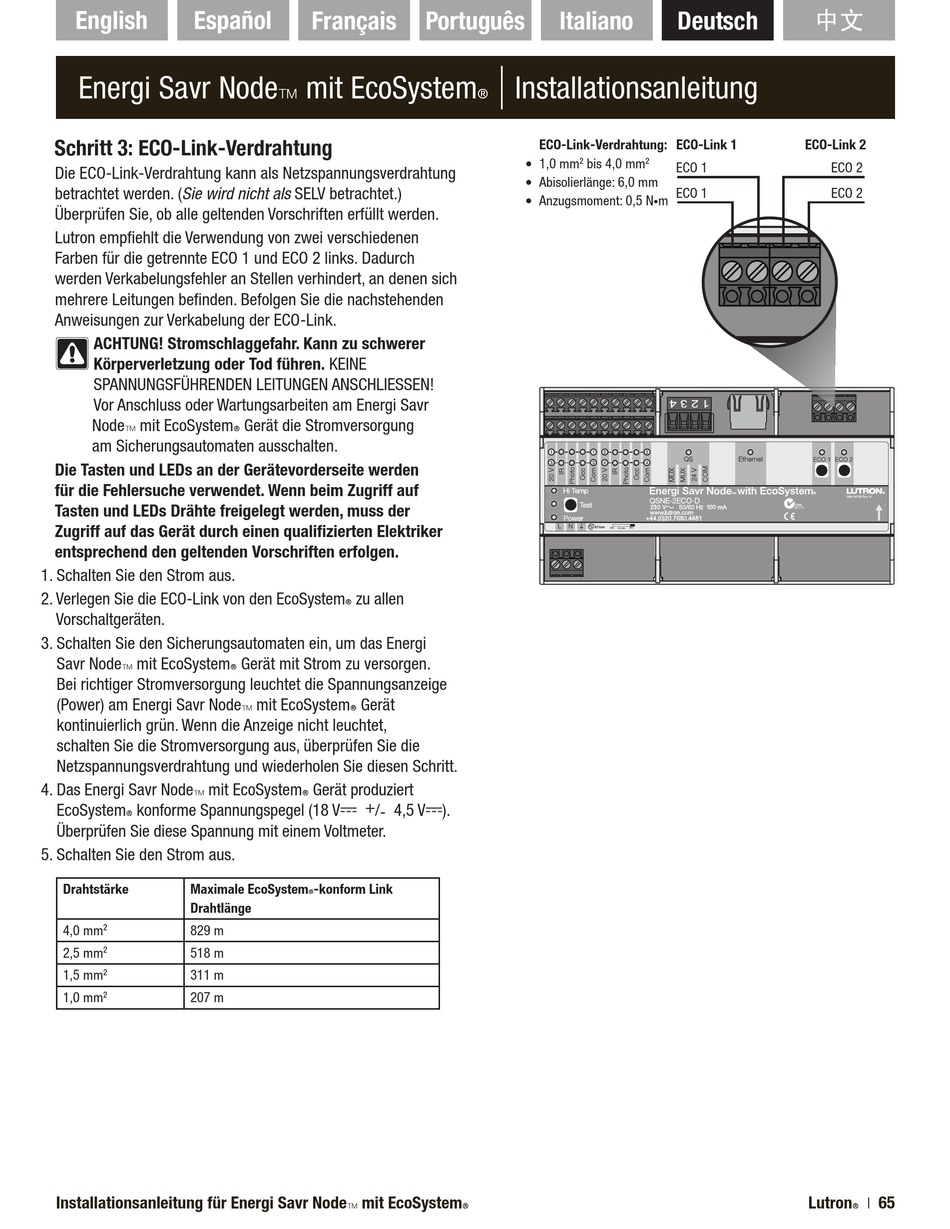

Energi Savr NodeT mit EcoSystemR
Schritt 3: ECO-Link-Verdrahtung
Die ECO-Link-Verdrahtung kann als Netzspannungsverdrahtung
betrachtet werden. (Sie wird nicht als SELV betrachtet.)
Überprüfen Sie, ob alle geltenden Vorschriften erfüllt werden.
Lutron empfiehlt die Verwendung von zwei verschiedenen
Farben für die getrennte ECO 1 und ECO 2 links. Dadurch
werden Verkabelungsfehler an Stellen verhindert, an denen sich
mehrere Leitungen befinden. Befolgen Sie die nachstehenden
Anweisungen zur Verkabelung der ECO-Link.
ACHTUNG! Stromschlaggefahr. Kann zu schwerer
Körperverletzung oder Tod führen. KEINE
SPANNUNGSFÜHRENDEN LEITUNGEN ANSCHLIESSEN!
Vor Anschluss oder Wartungsarbeiten am Energi Savr
NodeT mit EcoSystemR Gerät die Stromversorgung
am Sicherungsautomaten ausschalten.
Die Tasten und LEDs an der Gerätevorderseite werden
für die Fehlersuche verwendet. Wenn beim Zugriff auf
Tasten und LEDs Drähte freigelegt werden, muss der
Zugriff auf das Gerät durch einen qualifizierten Elektriker
entsprechend den geltenden Vorschriften erfolgen.
1. Schalten Sie den Strom aus.
2. Verlegen Sie die ECO-Link von den EcoSystemR zu allen
Vorschaltgeräten.
3. Schalten Sie den Sicherungsautomaten ein, um das Energi
Savr NodeT mit EcoSystemR Gerät mit Strom zu versorgen.
Bei richtiger Stromversorgung leuchtet die Spannungsanzeige
(Power) am Energi Savr NodeT mit EcoSystemR Gerät
kontinuierlich grün. Wenn die Anzeige nicht leuchtet,
schalten Sie die Stromversorgung aus, überprüfen Sie die
Netzspannungsverdrahtung und wiederholen Sie diesen Schritt.
4. Das Energi Savr NodeT mit EcoSystemR Gerät produziert
EcoSystemR konforme Spannungspegel (18 V- + / - 4,5 V-).
Überprüfen Sie diese Spannung mit einem Voltmeter.
5. Schalten Sie den Strom aus.
Drahtstärke
Maximale EcoSystemR-konform Link
Drahtlänge
4,0 mm
2
829 m
2,5 mm
518 m
2
1,5 mm
311 m
2
1,0 mm
207 m
2
Installationsanleitung für Energi Savr NodeT mit EcoSystemR
English
Français
Português
Italiano
|
Installationsanleitung
ECO-Link-Verdrahtung:
ECO-Link 1
• 1,0 mm
bis 4,0 mm
2
2
ECO 1
• Abisolierlänge: 6,0 mm
ECO 1
• Anzugsmoment: 0,5 N
m
•
Deutsch
中文
ECO-Link 2
ECO 2
ECO 2
LutronR
65
|
