Energi Savr Node

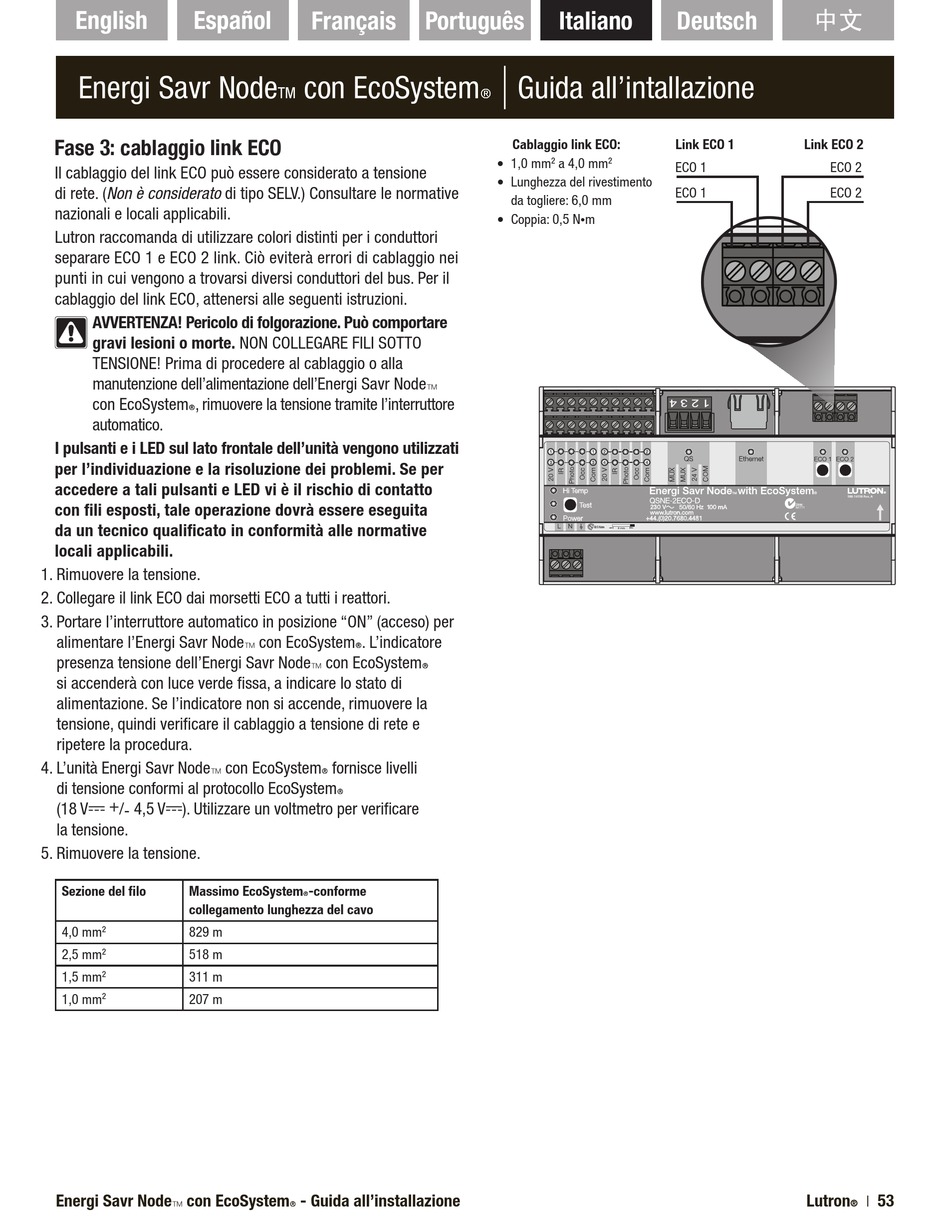

Fase 3: cablaggio link ECO
Il cablaggio del link ECO può essere considerato a tensione
di rete. (Non è considerato di tipo SELV.) Consultare le normative
nazionali e locali applicabili.
Lutron raccomanda di utilizzare colori distinti per i conduttori
separare ECO 1 e ECO 2 link. Ciò eviterà errori di cablaggio nei
punti in cui vengono a trovarsi diversi conduttori del bus. Per il
cablaggio del link ECO, attenersi alle seguenti istruzioni.
AVVERTENZA! Pericolo di folgorazione. Può comportare
gravi lesioni o morte. NON COLLEGARE FILI SOTTO
TENSIONE! Prima di procedere al cablaggio o alla
manutenzione dell'alimentazione dell'Energi Savr NodeT
con EcoSystemR, rimuovere la tensione tramite l'interruttore
automatico.
I pulsanti e i LED sul lato frontale dell'unità vengono utilizzati
per l'individuazione e la risoluzione dei problemi. Se per
accedere a tali pulsanti e LED vi è il rischio di contatto
con fili esposti, tale operazione dovrà essere eseguita
da un tecnico qualificato in conformità alle normative
locali applicabili.
1. Rimuovere la tensione.
2. Collegare il link ECO dai morsetti ECO a tutti i reattori.
3. Portare l'interruttore automatico in posizione "ON" (acceso) per
alimentare l'Energi Savr NodeT con EcoSystemR. L'indicatore
presenza tensione dell'Energi Savr NodeT con EcoSystemR
si accenderà con luce verde fissa, a indicare lo stato di
alimentazione. Se l'indicatore non si accende, rimuovere la
tensione, quindi verificare il cablaggio a tensione di rete e
ripetere la procedura.
4. L'unità Energi Savr NodeT con EcoSystemR fornisce livelli
di tensione conformi al protocollo EcoSystemR
(18 V- + / - 4,5 V-). Utilizzare un voltmetro per verificare
la tensione.
5. Rimuovere la tensione.
Sezione del filo Massimo EcoSystemR-conforme
collegamento lunghezza del cavo
4,0 mm 829 m
2
2,5 mm 518 m
2
1,5 mm 2 311 m
1,0 mm 207 m
2
Energi Savr NodeT con EcoSystemR - Guida all'installazione
English
Français Português
con EcoSystemR
TM
Italiano
|
Guida all'intallazione

Cablaggio link ECO:

Link ECO 1
• 1,0 mm a 4,0 mm
2 2
ECO 1
• Lunghezza del rivestimento
ECO 1
da togliere: 6,0 mm
• Coppia: 0,5 N m
•
Deutsch
中文
Link ECO 2
ECO 2
ECO 2
