Energi Savr Node
Lea esta guía antes de la instalación.
Índice
Capacidades ......................................................................13
Perspectiva general de números de modelo........................13
Perspectiva general de productos .......................................14
Perspectiva general de cableado ........................................14
Instalación de la unidad Energi Savr NodeT con EcoSystemR .15
Cableado de voltaje de red .................................................16
Cableado de enlaces ECO ...................................................17
Cableado de grupo de entrada ............................................18
Aplicaciones de muestras ...................................................18
Cableado de enlace QS .......................................................19
Instalación de las conexiones de programación ..................21
Verificación de luces EcoSystemR conectadas a enlace
ECO 1 y enlace ECO 2.........................................................22
Utilización de LEDs para solución de problemas .................23
Garantía .............................................................................24
Información de contacto .....................................................24

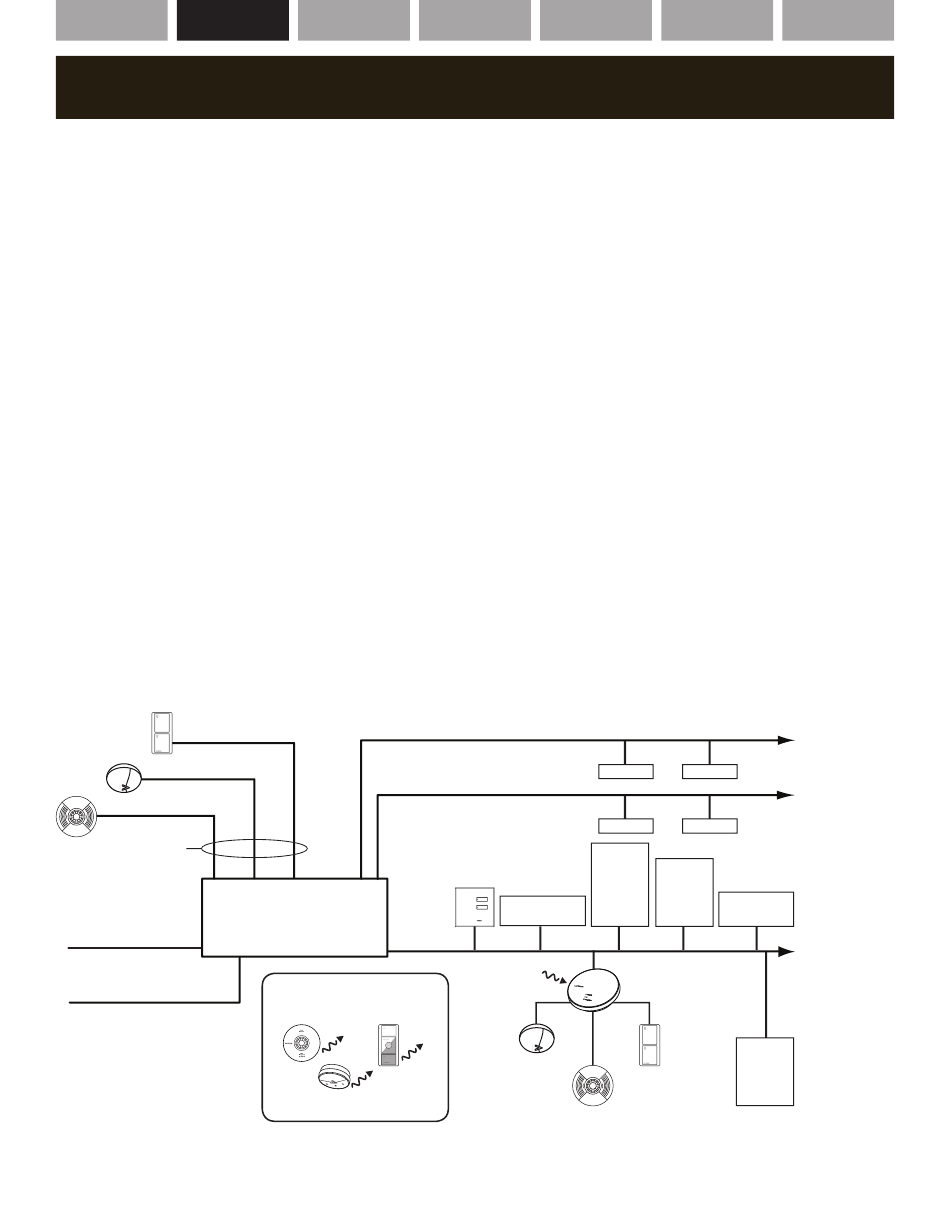

Ejemplo de sistema

PicoR cableado del
controlador
Sensor de iluminación
Sensor de presencia
Mostrado un
grupo de entrada; se dispone
de conexiones para hasta
cuatro grupos de entradas.
Potencia de control:
220-240 V~
Enlace de programación
Ethernet
Nota: Se pueden añadir múltiples
QSMs can para aumentar el número
de sensores inalámbricos
y controladores inalámbricos PicoR.
Energi Savr Node Con EcoSystemR Guía de instalación
TM
English
Français
con EcoSystemR
TM
Página
Enlace ECO 1
Enlace ECO 2
Unidad Energi
Savr NodeT con
Enlace
EcoSystemR
QS
Sensor de presencia Controlador
Radio Powr SavrT inalámbrico PicoR
(hasta 10 por QSM) (hasta 10 por
QSM)
Sensor de luz natural Radio Powr
SavrT (hasta 10 por QSM)
Português Italiano
|
Guía de instalación
Régimen
Potencia de control: 220-240 V~ 50/60 Hz 100 mA
Salida: 18 V- 250 mA por enlace ECO
Ambiente de funcionamiento: 0 ˚C a 40 ˚C
Humedad máxima: 90% sin condensación.
Disipación térmica: 35 BTU/h
Temperatura máxima en punto de calibrado: 75 ˚C
Enlace QS: 24 V- 100 mA
3 Unidades de consumo de potencia (PDUs)
Grupos de entrada: 20 V- 65 mA por grupo
Normas: IEC/EN 60669-2-1

Perspectiva general de números de modelo

QSNE-2ECO-D
QSNE: Unidad Energi Savr NodeT con EcoSystemR
2: 2 Enlaces ECO
ECO: EcoSystemR
D: Instalable en carril DIN
Balasto
Balasto
Unidad de
control de pared
seeTouchR QS
QuantumR
Unidad Energi Savr
NodeT con EcoSystemR
Comunicación
inalámbrica
Sensores de
luz natural con
cables*
* Un total de hasta 4 sensores con cables (de cualquier tipo)
Deutsch
Balasto
Balasto
Interfaz
Panel
de cierre de
contacto QS
Unidad
GRAFIK EyeR
QS
QSM
PicoR cableado
del controlador
Alimen-
tación
Sensores de presencia
QS
con cables*
中文
Hasta
64 balastos en
cada enlace
Hasta un
total de 100
dispositivos
QS
