3 | Hydraulische Installation
1
Touchpanel 5,7"
2
Mess- und Regelanlage GENO
3
Bauseitige Absperrventile
4
GENO
®
-UV 120 I
5
pH-Dosieranlage GENODOS
6
Chlor-Dosieranlage GENODOS
7
Kanalleitung

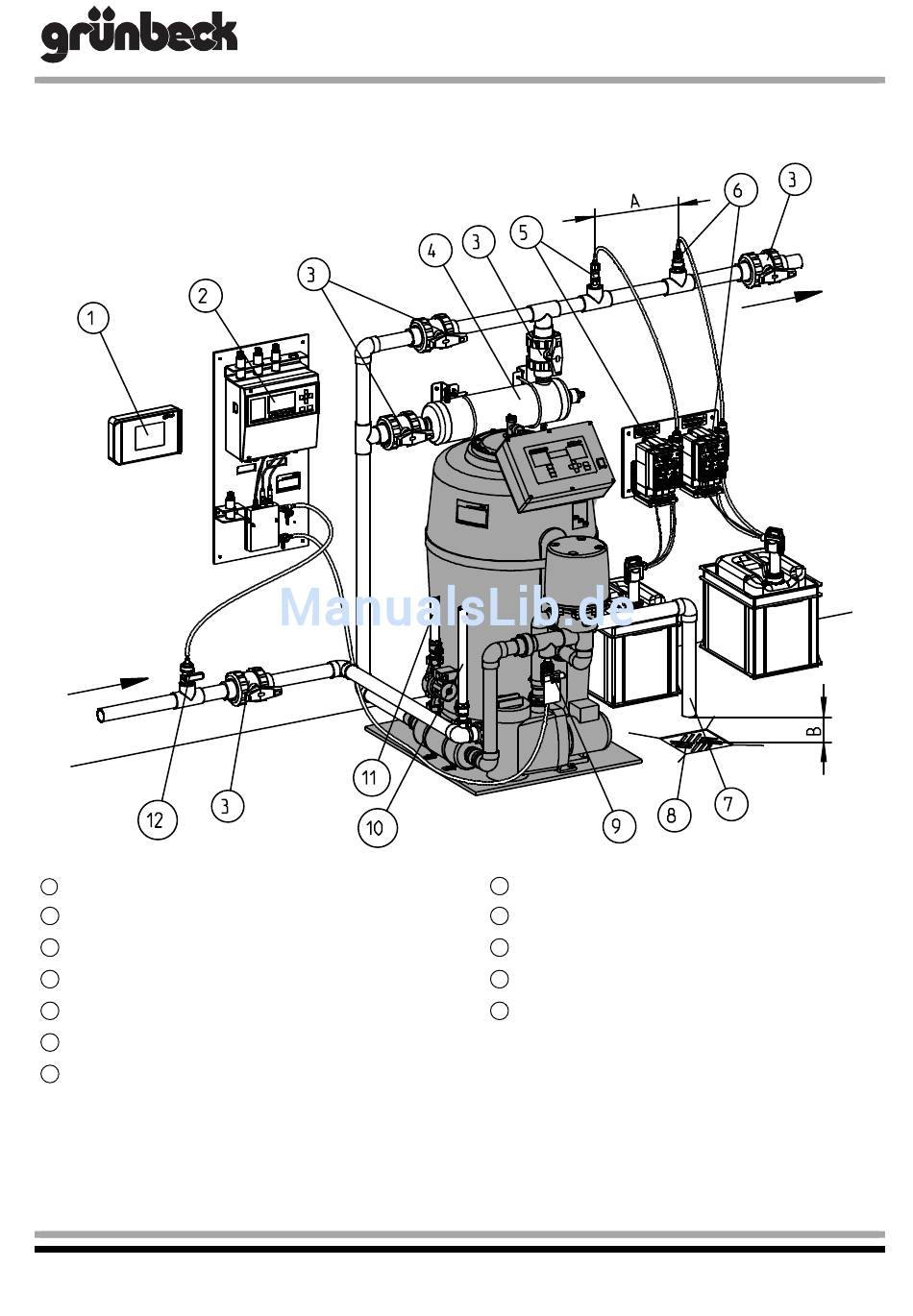

Abb. D-1: Sanitäranschluss GENO-mat
Bestell-Nr. 025 240 963 Erstellt: PI-3-1/PI-6-4 G:\BA-240963_F 500-600-AK.DOC
®
-CPR-tronic 02 family
®
SB
®
SBC
®
F 600 AK
Filteranlage
8
Bodenablauf
9
Messwasserentnahme
10
Heizungsrücklauf
11
Heizungsvorlauf
12
Messwasserrückführung
A
Dosierabstand (> 0,5 m)
B
Freier Auslauf nach DIN-EN 1717
GENO-mat
F 500/600 AK; DS/WS
®
