Euro Systemtrenner
®
GENO
DK 2-Mini
D
Installation und Inbetriebnahme
1
Allgemeine Einbauhinweise
2
Sanitärinstallation

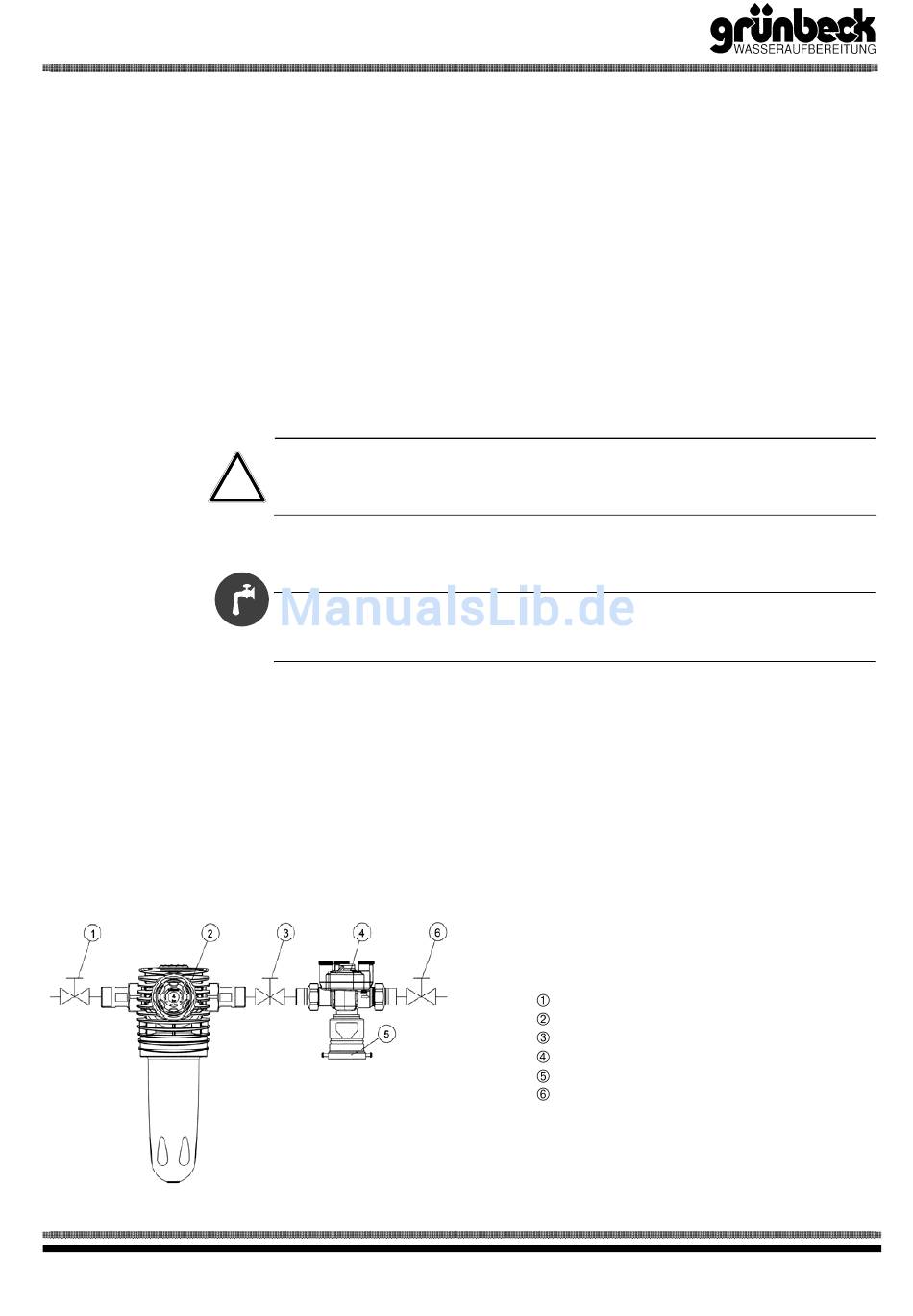

Abb. D-1: Installationsbeispiel Filterkombination Feinfilter BOXER
8
•
Örtliche Installationsvorschriften und die allgemeinen Richtlinien beachten.
•
Der Einbauort muß für Wartungsarbeiten zugänglich,
überflutungs- und frostsicher sein, sowie den Schutz vor Chemikalien, Farb-
stoffen, Lösungsmitteln und Dämpfen gewährleisten.
•
Einbau gemäß seiner Nennweite in gleich dimensionierte Rohrleitung.
•
Entsprechend der DIN 1988 Teil 2 dürfen schnellschließende Absperrarmatu-
ren, die positive oder negative Druckstöße verursachen nur unter Beachtung
des zulässigen max. Druckstoßes und Betriebsdrucke in Wasserinstallatio-
nen zur ständigen Betätigung verwendet werden. Außnahmen gelten für Ar-
maturen die lediglich zu Prüfzwecken von Fachleuten betätigt werden.
Vorsicht! Durch Schmutz und Korrosionspartikel kann es zu Fehlfunktionen oder
Schäden an dem Systemtrenner kommen. Zuleitung vor Inbetriebnahme spülen.
Verbindliche Regeln
Die Installation eines Systemtrenngerätes ist ein wesentlicher Eingriff in die
Trinkwasserinstallation und darf deshalb nur von einem zugelassenen Installati-
onsbetrieb durchgeführt werden.
Vorbereitende Arbeiten
1. Alle Komponenten des Gerätes auspacken.
2. Auf Vollständigkeit und einwandfreien Zustand prüfen.
• Installation entsprechend der Installationszeichnung (Abb. D-1) vornehmen.
• Sicherstellen, dass Vor- und Nachgeschaltete Einbauten (z. B. EBRO-
Klappen) nicht in den Systemtrenner ragen, und innenliegende Bauteile be-
schädigen.
• Sicherstellen, dass das Hutsieb des Systemtrenners mit der Wölbung entge-
gen der Fließrichtung eingebaut wird (siehe Abb. F-1).
Bestell-Nr. 044 133 944 Erstellt: KONS-fge-rg G:\BA-133944-SYSTEMTR-DK 2-MINI.DOC
Absperrschieber
Feinfilter BOXER
Absperrschieber mit Entleerung
Euro-Systemtrenner GENO
Abwasseranschluss
Absperrschieber
®
-KD mit Euro-Systemtrenner GENO
®
-KD mit Druckminderer
®
DK 2-Mini
®
DK 2
