6.3 Verbrauchs-
material
22
®
Um den zuverlässigen Betrieb der Filteranlage zu sichern, sollten Sie nur
Original-Verbrauchsmaterialien verwenden.

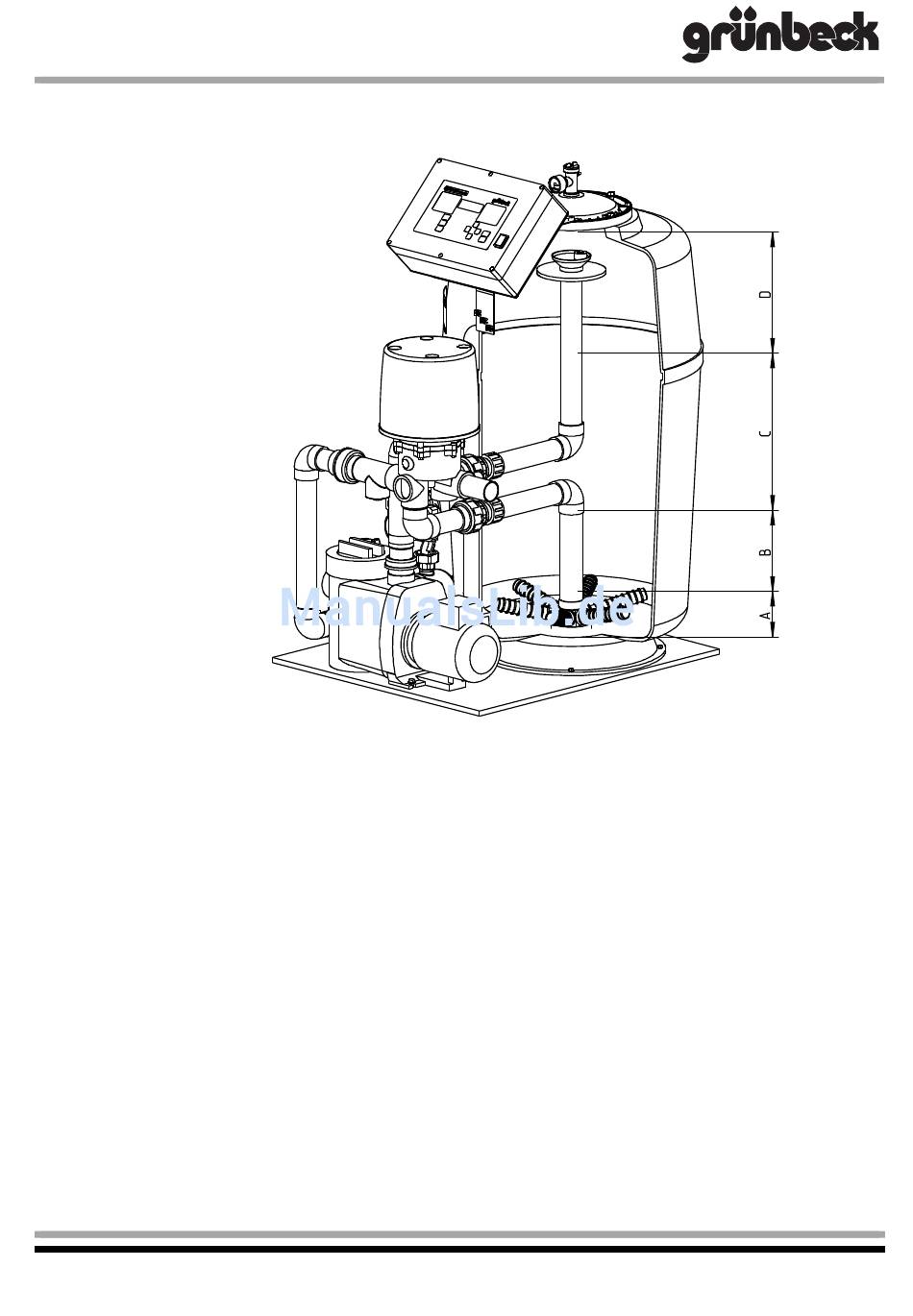

Abb. C-5: Schüttschema zu GENO-mat
Quarzsand-Filterfüllung F 500
(A) Tragschicht 25 kg (Körnung 1,0 bis 2,2 mm)
(B+C) Filterschicht 50 kg (Körnung 0,4 bis 0,8 mm)
(D) Freibord (kein Filtermaterial)
AFM-Filterfüllung F 500 (Glasgranulat)
(A) Tragschicht 25 kg (Körnung 1,0 bis 2,0 mm)
(B+C) Filterschicht 50 kg (Körnung 0,5 bis 1,0 mm)
(D) Freibord (kein Filtermaterial)
Bestell-Nr. 025 240 963 Erstellt: PI-3-1/PI-6-4 G:\BA-240963_F 500-600-AK.DOC
®
F 600 AK
200 840
240 180
