8.3
Montage
Die REHAU Frischwasserstation wird folgendermaßen am REHAU
Systemspeicher montiert:

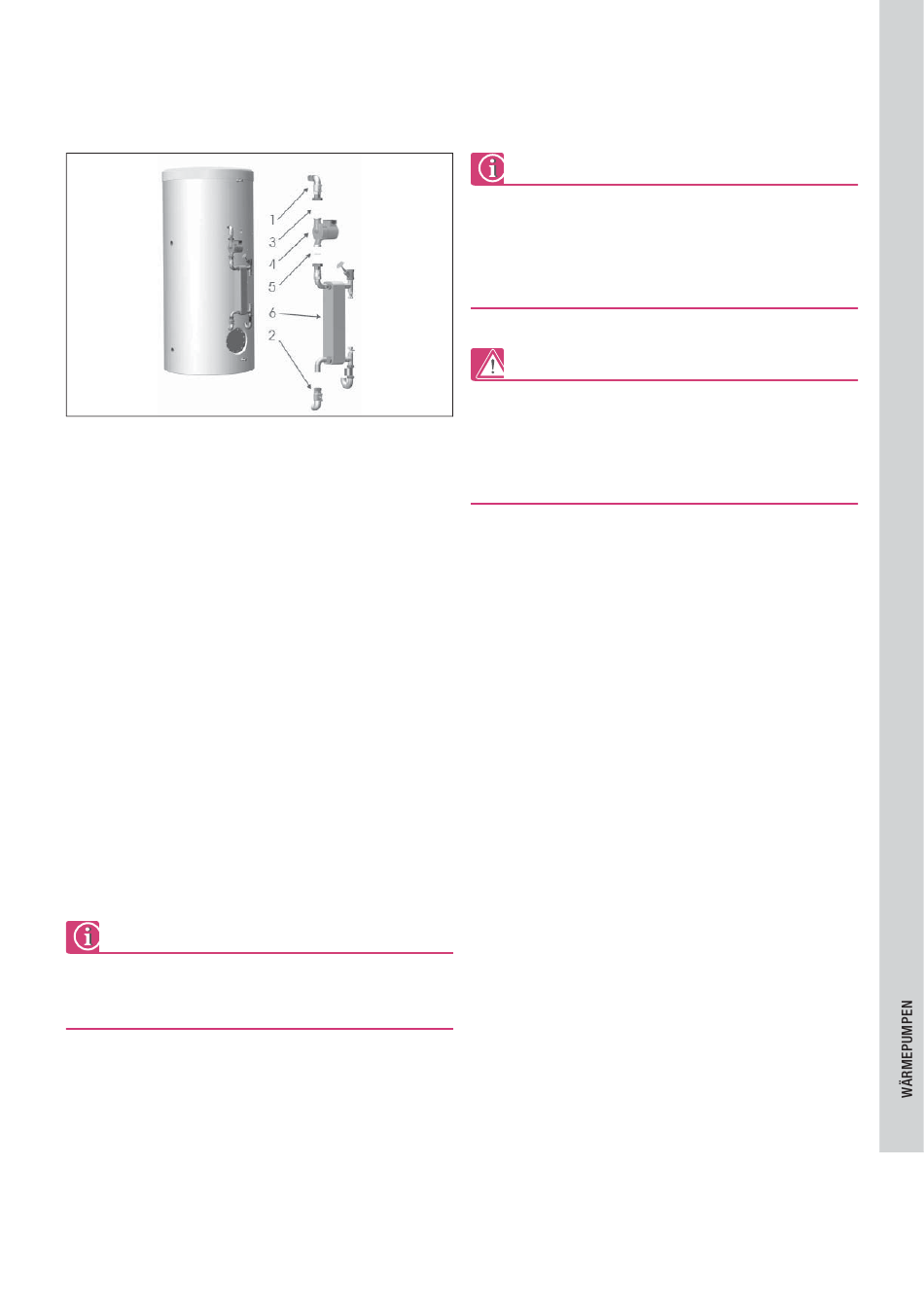

Abb. 8-4
Montage der REHAU Frischwasserstation (hier ohne ther-
mostatisches Mischventil)
- Den oberen Bogen mit der Pumpenverschraubung [1] aufdichten und
in die Muffe für den Vorlauf der Frischwasserstation am REHAU
Systemspeicher einschrauben.
- Den unteren Bogen mit der Klemmringverschraubung [2] aufdichten
und in die Muffe für den Rücklauf der Frischwasserstation am REHAU
Systemspeicher einschrauben.
- Die obere Pumpendichtung [3] einlegen.
- Die Pumpe [4] mit der oberen Verschraubung festschrauben.
- Die untere Pumpendichtung [5] in die Pumpenverschraubung am
Plattentauscher einlegen.
- Den Plattentauscher [6] mit dem Kupferrohr in die Klemmringver-
schraubung unten einsetzen und an der Pumpe mit der Verschrau-
bung festschrauben.
- Das Schaltmodul des Durchflussschalters muss auf den Durchfluss-
schalter aufgeschnappt werden. Die Richtung spielt dabei keine
Rolle.
- Nach dem Füllen des Speichers muss die Schwerkraftbremse bei der
Pumpe geschlossen werden!
Für die Anforderungen an das Heizungswasser sind die Vorgaben aus
dem Kapitel "Planung und Auslegung" zu berücksichtigen und einzuhal-
ten.
8.4
Trinkwasserseitiger Anschluss
Beachten Sie bitte die folgenden Hinweise für die Installation der REHAU
Frischwasserstation:
Die Warmwasserbereitung ist laut Trinkwasser-Verordnung und
DIN 50930-6 für normales Trinkwasser (pH-Wert > 7,3) geeignet.
Der vorhandene kupfergelötete Edelstahlplattenwärmetauscher ist für
verzinkte Leitungen nicht geeignet.
Um bei größeren Volumenstromänderungen auf Trinkwarmwasserseite
kurzzeitige Temperatursprünge in der Warmwassertemperatur und
damit Verbrühungsgefahr zu vermeiden, muss in der Trinkwarmwas-
serleitung ein für diese Anwendung geeignetes, thermostatisches
Mischventil eingebaut werden (siehe Abb. 8-5, S. 82).
Für ein gutes Regelverhalten sollte die Warmwassertemperatur am
Regler der Frischwasserstation um min. 3 K höher als die eingestellte
Temperatur am thermostatischen Mischventil eingestellt werden.
81
