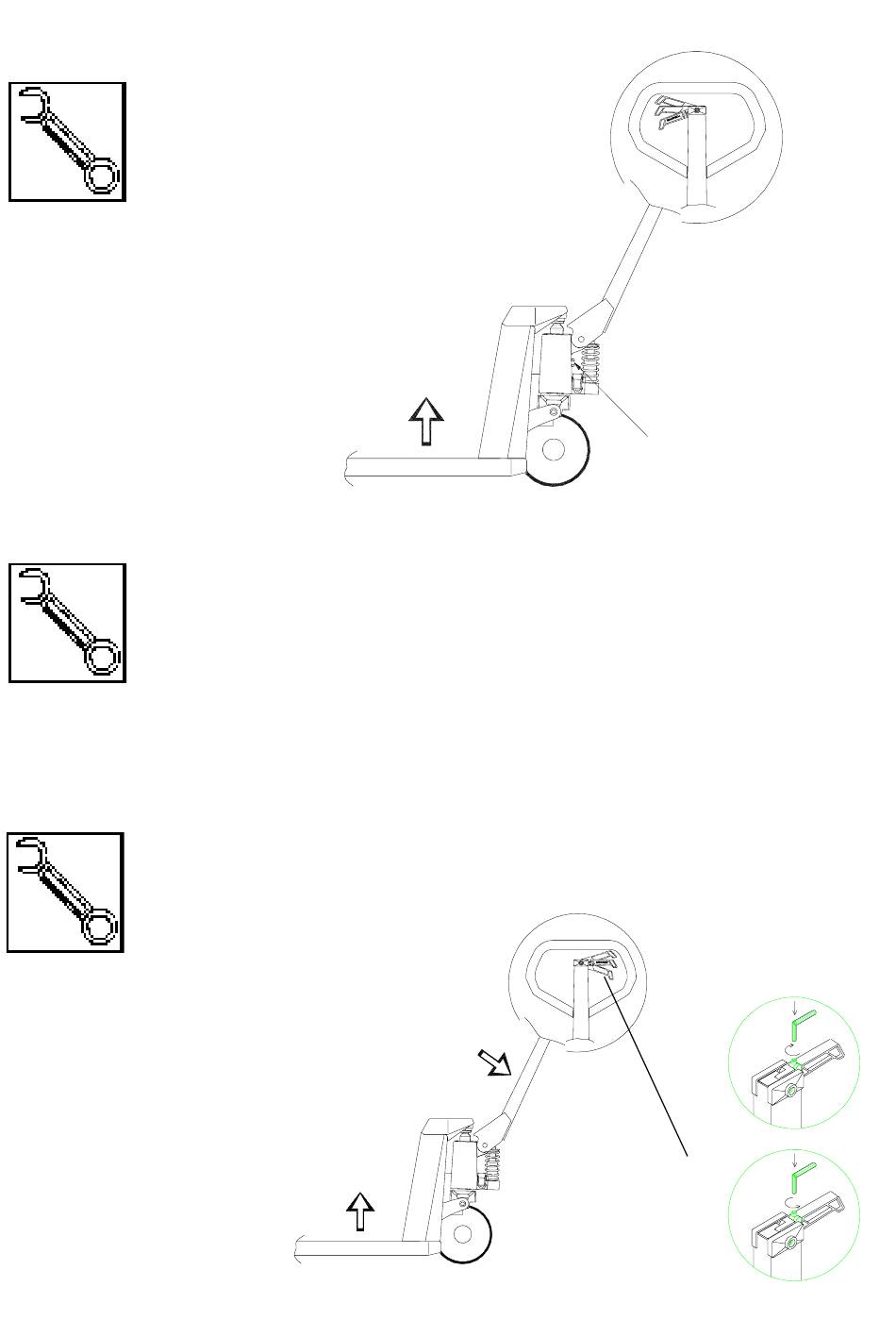

4.8 Herstellung von Überdruck
- Wagen ganz nach oben pumpen.
- Schraube Nr. 110 lockern und Luft
hineinströmen lassen.
- Schraube wieder anziehen und Wagen senken.
(Überdruck ist jetzt hergestellt).
4.9 Einstellung des Ventilsteuersystems
- Justierung (siehe untenstehende Abbildung)
1. Den Gabelhubwagen vom Boden heben.
2. Auslösehandgriff in Neutralposition setzen.
3. Die Deichsel ganz nach unten drücken.
4. Die Einstellung ist jetzt an der Einstellmutter möglich
(NW 4 mm).
- Der Mutter so fest wie möglich zuspannen, ohne daß der
Wagen anfängt zu senken.
4.10 Einstellen der Senkvorrichtung
Deichsel mit dem Auslösehandgriff in die Neutralposition pumpen.
- Gabeln senken:
Gegenmutter lockern (B)
- Gabeln heben:
Gegenmutter anzuziehen (A)
3
1
- 10 -
No. 110
A
B
2
