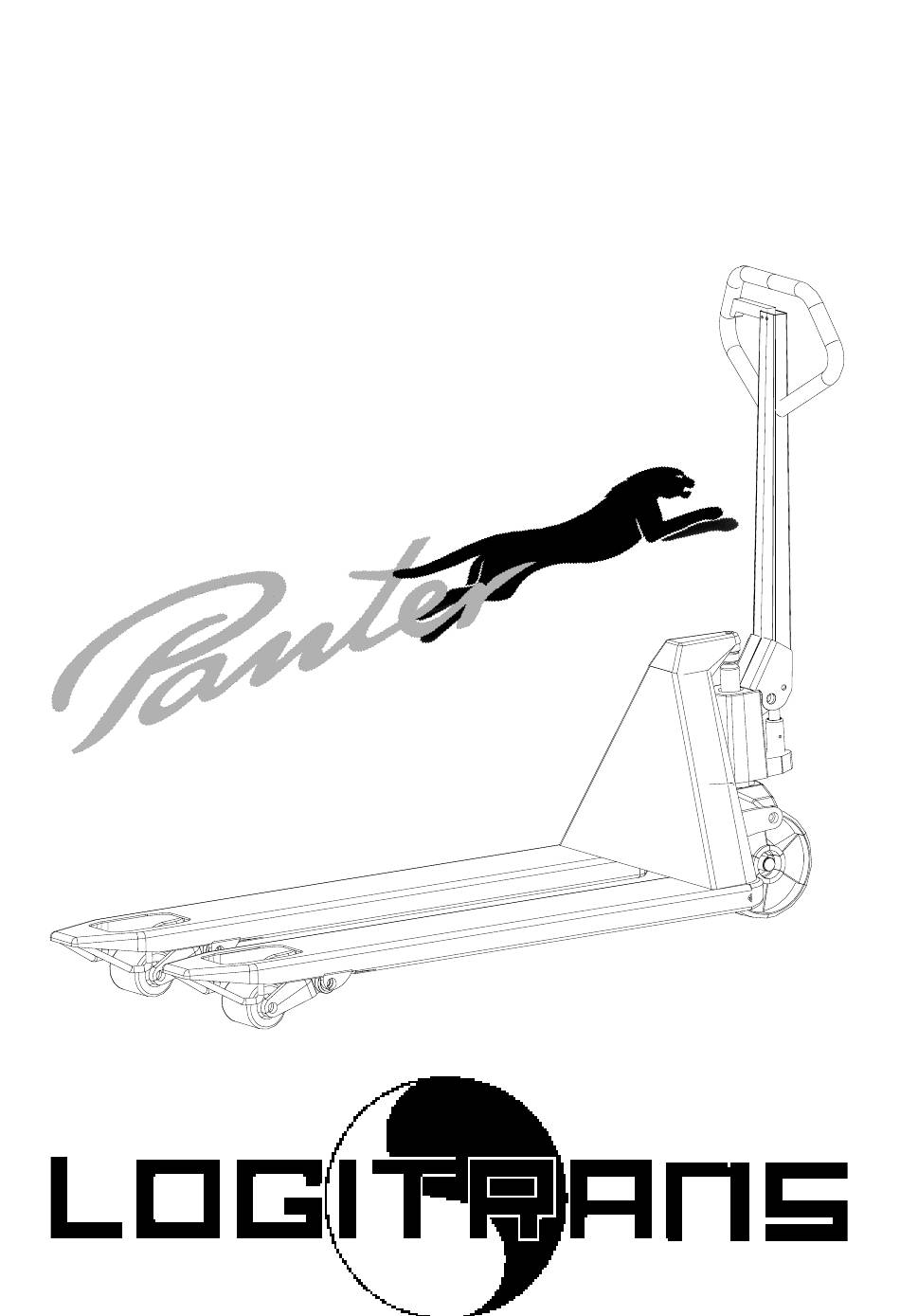

- Seite 1 Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung Betriebsanleitung 2071 2071 2071 2071 2071 2081 2081 2081 2081 2081 - 1 -...
- Seite 2 1.0 Vor dem ersten Hub... Der Logitrans Gabelhubwagen entspricht in der Ausführung den behördlichen Sicherheitsvorschriften Diese Betriebsanleitung enthält u.a. Angaben über: Vorschriftsmäßige Verwendung Physische Begrenzungen des Erzeugnisses Gefahren bei unsachgemäßer Anwendung - Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig! - 3 -...
-
Seite 3: So Wird Der Gabelhubwagen Bedient
2.0 So wird der Gabelhubwagen bedient VERWENDUNG DES GABELHUBWAGENS - PALETTENHANDHABUNG - Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieb/Zieh - Pumpe Die Palette kann - entweder der Länge nach - oder quer gehoben und transportiert werden - 4 -... - Seite 4 2.1 Die 3 Stellungen des Handgriffs 1. Heben 2. Fahren 3. Senken 2.1.1 Heben 2.1.2 Fahren 2.1.3 Senken - 5 -...
-
Seite 5: Optimale Sicherheit
3.0 Optimale Sicherheit 3.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. 2200 kg Bitte denken Sie daran, daß der Gabelhubwagen für gleichmäßige Belastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. Güter auf Paletten u.dgl. -
Seite 6: Persönliche Sicherheit
3.2 Persönliche Sicherheit 3.3 Sicherheitsventil/Überdruckventil Das Überdruckventil des Gabelhubwagens ist vom Hersteller auf die konstruktionsmäßig maximale Last eingestellt. Diese Einstellung ist eine Überlastungssicherung des Hubwagens, damit dieser nicht durch unbeabsichtigtes Heben einer zu großen Last beschädigt wird. - Ist das Überdruckventil defekt, ist der ganze Ventileinsatz auszuwechseln. -
Seite 7: Lang Lebe Der Gabelhubwagen
4.0 Lang lebe der Gabelhubwagen Die Lebensdauer des Gabelhubwagens wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. "Vorbeugen ist besser als Reparieren" - deshalb ist in erster Linie zu sorgen für: Richtige Benutzung Regelmäßige Reinigung Regelmäßige Sicherheitsinspektionen 4.1 Schmierung und Ölwechsel... -
Seite 8: Ventilkegel Schließt Nicht Dicht
4.4 Ventilkegel schließt nicht dicht Einige schnelle Pumpenhübe ausführen, so daß das Öl schnell am Ventilkegel vorbeifließt (am besten mit etwas Last auf der Gabel). Wenn das nicht hilft, muß der Ventileinsatz gegen einen neuen ausgewechselt werden. (Bestellten Ventileinsätzen ist eine Aus- wechselungsanleitung beigelegt). -
Seite 9: Herstellung Von Überdruck
4.8 Herstellung von Überdruck - Wagen ganz nach oben pumpen. - Schraube Nr. 110 lockern und Luft hineinströmen lassen. - Schraube wieder anziehen und Wagen senken. (Überdruck ist jetzt hergestellt). No. 110 4.9 Einstellung des Ventilsteuersystems - Justierung (siehe untenstehende Abbildung) 1. -
Seite 10: Auswechseln Des Ventileinsatzes
4.11 Auswechseln des Ventileinsatzes Wenn alle Fehlerbehebungsmöglichkeiten ohne befriedigendes Ergebnis probiert worden sind, ist der ganze Ventileinsatz auszuwechseln. Der Einsatz enthält sowohl das Ventilsteuersystem als auch das Überdruckventil. Beim Händler bestellten neuen Ventileinsätzen ist eine Auswechselungsanleitung beigelegt, deshalb vor dem Auswechseln bestellen! Nach dem Auswechseln ist die Ölmenge im Tank, wie unter Ölwechsel (Punkt 4.2) angegeben, zu justieren. -
Seite 11: Fehlerbehebungsschlüssel
5.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Gabelhubwagens können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. BEVOR SIE SICH AN IHREN HÄNDLER WENDEN..PROBIEREN SIE DEN FEHLERBEHEBUNGSSCHLÜSSEL! SYMPTOME UND BEOBACHTUNGEN A A A A A Der Wagen wird beim ersten Pumpenhub nicht angehoben, oder die Pumpe wirkt nicht im ganzen Pumpenhub B B B B B Der Wagen hebt sich trotz wiederholter Pumpversuche nicht... - Seite 12 Ursache Ausbesserung Last größer als max. zuläßig Siehe Punkt 3.1 Siehe Punkt 4.1 Ölmangel Siehe Punkt 4.9 Ventilsteuersystem außer Einstellung /4.10 Undichtheiten an Dichtungen Siehe Punkt 4.3 Siehe Punkt 4.4 Ventilkegel schließt nicht dicht Evtl. ganzen Auslösezapfen sitzt fest im Steuerventil Ventileinsatz.
-
Seite 13: Guter Service Nach Dem Kauf
6.0 Guter Service nach dem Kauf 6.1 Bestellung von Ersatzteilen Die richtigen Ersatzteile sind bei Ihrem Händler erhältlich. Bei Bestellung sind anzugeben: Seriennummer Typ und Breite/Länge Ersatzteilnummer 6.2 Garantie/Gutschrift Ersatzteile, die während der Garantiezeit geliefert werden, werden in Rechnung gestellt. Sofort nach der Rücksendung der defekten Teile und der Feststellung, daß... - Seite 14 Hillerupvej 35 DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: Gabelhubwagen Typ: Panter 2071 & 2081 Herstellungsjahr/ Serien-Nr.: in Übereinstimmung mit den Bestimmungen der: • RICHTLINIE DES RATES Nr. 98/37/EG hergestellt worden ist. in Übereinstimmung mit den Bestimmungen des Standards: •...
-
Seite 15: Periodische Sicherheitsinspektionen
PanterTY 170901/04 Periodische Sicherheitsinspektionen Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vorge- schrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Betriebsanleitung vor-zunehmen. Außerdem können beim Händler eine Prüfungsanleitung und Prüfungsformblätter bestellt werden. - 24 -...
