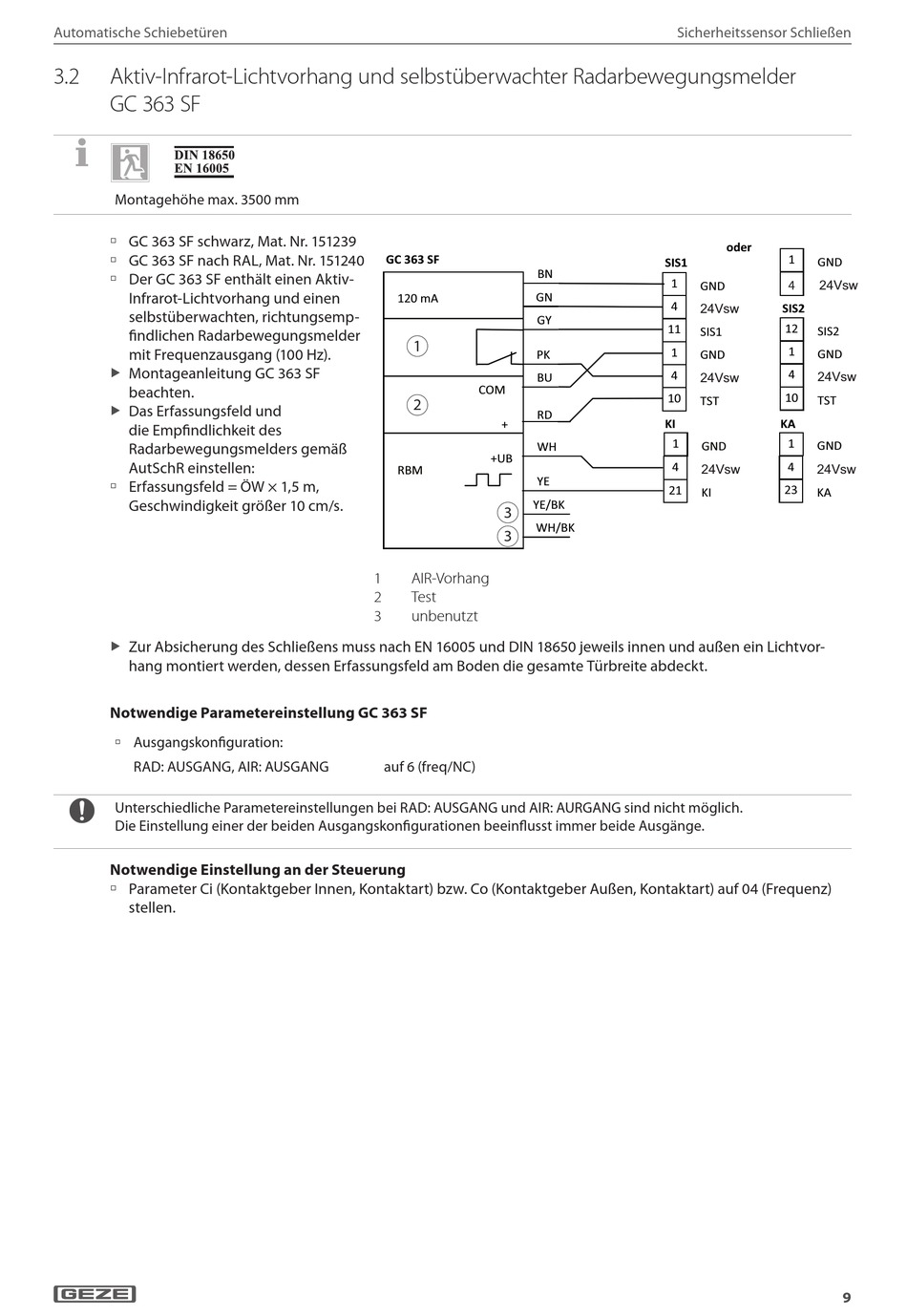

Aktiv-Infrarot-Lichtvorhang Und Selbstüberwachter Radarbewegungsmelder Gc 363 Sf - GEZE DCU1-series Anschlussplan

Automatische Schiebetüren
3.2 Aktiv-Infrarot-Lichtvorhang und selbstüberwachter Radarbewegungsmelder
GC 363 SF
Montagehöhe max. 3500 mm
à GC 363 SF schwarz, Mat. Nr. 151239
à GC 363 SF nach RAL, Mat. Nr. 151240
à Der GC 363 SF enthält einen Aktiv-
Infrarot-Lichtvorhang und einen
selbstüberwachten, richtungsemp-
findlichen Radarbewegungsmelder
mit Frequenzausgang (100 Hz).
Montageanleitung GC 363 SF
X
beachten.
Das Erfassungsfeld und
X
die Empfindlichkeit des
Radarbewegungsmelders gemäß
AutSchR einstellen:
à Erfassungsfeld = ÖW × 1,5 m,
Geschwindigkeit größer 10 cm/s.
Zur Absicherung des Schließens muss nach EN 16005 und DIN 18650 jeweils innen und außen ein Lichtvor-
X
hang montiert werden, dessen Erfassungsfeld am Boden die gesamte Türbreite abdeckt.
Notwendige Parametereinstellung GC 363 SF
à Ausgangskonfiguration:
RAD: AUSGANG, AIR: AUSGANG
Unterschiedliche Parametereinstellungen bei RAD: AUSGANG und AIR: AURGANG sind nicht möglich.
Die Einstellung einer der beiden Ausgangskonfigurationen beeinflusst immer beide Ausgänge.
Notwendige Einstellung an der Steuerung
à Parameter Ci (Kontaktgeber Innen, Kontaktart) bzw. Co (Kontaktgeber Außen, Kontaktart) auf 04 (Frequenz)
stellen.
GC 363 SF
BN
GN
120 mA
GY
1
PK
BU
COM
2
RD
+
WH
+UB
RBM
YE
YE/BK
3
WH/BK
3
1 AIR-Vorhang
2 Test
3 unbenutzt
auf 6 (freq/NC)
Sicherheitssensor Schließen
oder
1
SIS1 GND
1
24Vsw
4
GND
4
24Vsw SIS2
11 12
SIS2
SIS1
1 1
GND
GND
4
4
24Vsw 24Vsw
10
10
TST
TST
KI KA
1 1
GND GND
4
4
24Vsw
24Vsw
21 23
KI KA
9
