GEZE DCU1-series Anschlussplan Seite 24

Reihenschaltung von Sicherheitssensoren

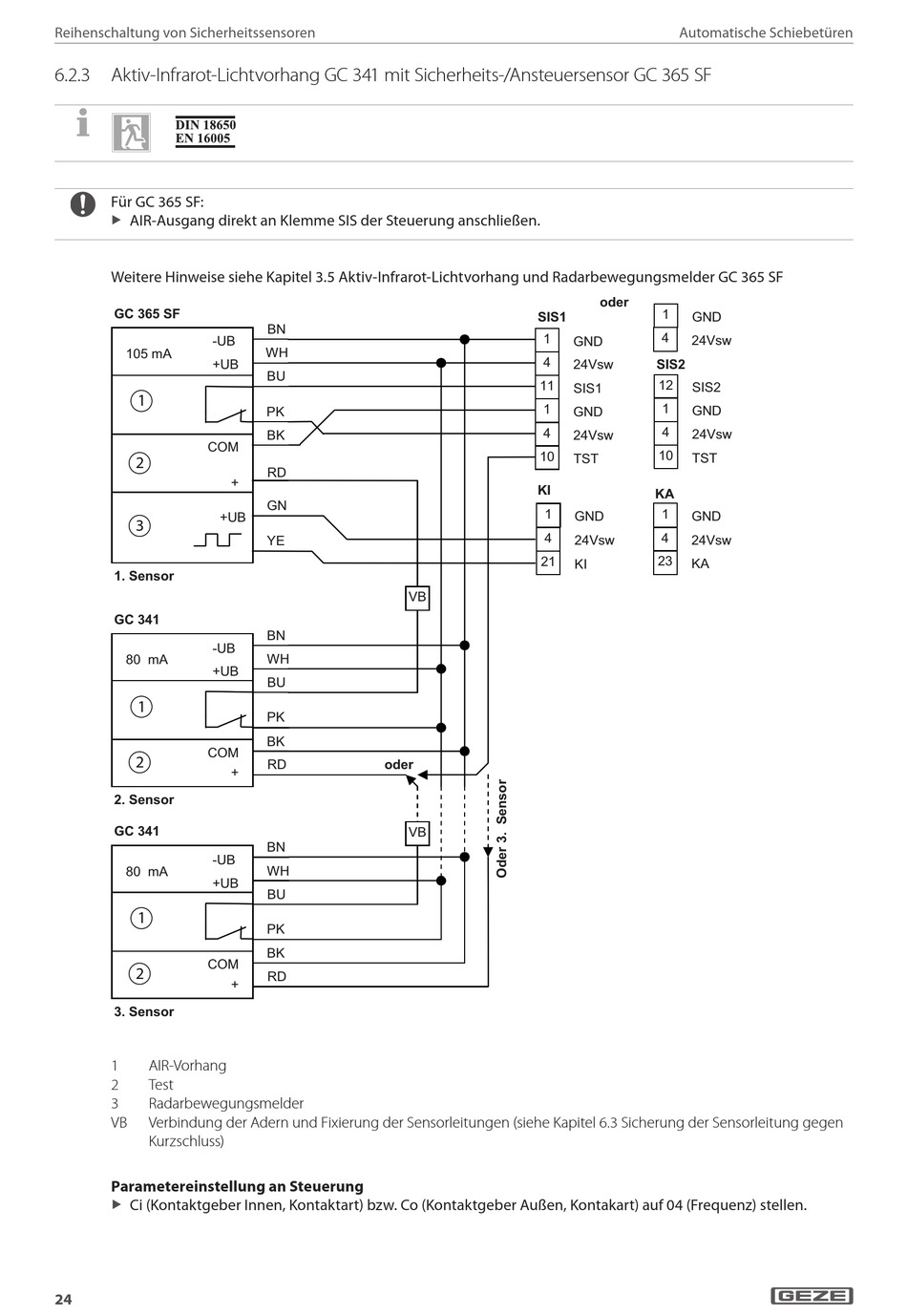

6.2.3 Aktiv-Infrarot-Lichtvorhang GC 341 mit Sicherheits-/Ansteuersensor GC 365 SF
Für GC 365 SF:
AIR-Ausgang direkt an Klemme SIS der Steuerung anschließen.
X
Weitere Hinweise siehe Kapitel 3.5 Aktiv-Infrarot-Lichtvorhang und Radarbewegungs melder GC 365 SF
GC 365 SF
-UB
105 mA
+UB
1
COM
2
+UB
3
1. Sensor
GC 341
-UB
80 mA
+UB
1
COM
2
2. Sensor
GC 341
-UB
80 mA
+UB
1
COM
2
3. Sensor
1 AIR-Vorhang
2 Test
3 Radarbewegungsmelder
VB Verbindung der Adern und Fixierung der Sensorleitungen (siehe Kapitel 6.3 Sicherung der Sensorleitung gegen
Kurzschluss)
Parametereinstellung an Steuerung
Ci (Kontaktgeber Innen, Kontaktart) bzw. Co (Kontaktgeber Außen, Kontakart) auf 04 (Frequenz) stellen.
X
24
BN
WH
BU
PK
BK
RD
+
GN
YE
BN
WH
BU
PK
BK
oder
RD
+
BN
WH
BU
PK
BK
RD
+
SIS1
1
GND
4
24Vsw
11
SIS1
1
GND
4
24Vsw
10
TST
KI
1
GND
4
24Vsw
21
KI
VB
VB
Automatische Schiebetüren
oder
1
GND
4
24Vsw
SIS2
12
SIS2
1
GND
4
24Vsw
10
TST
KA
1
GND
4
24Vsw
23
KA
