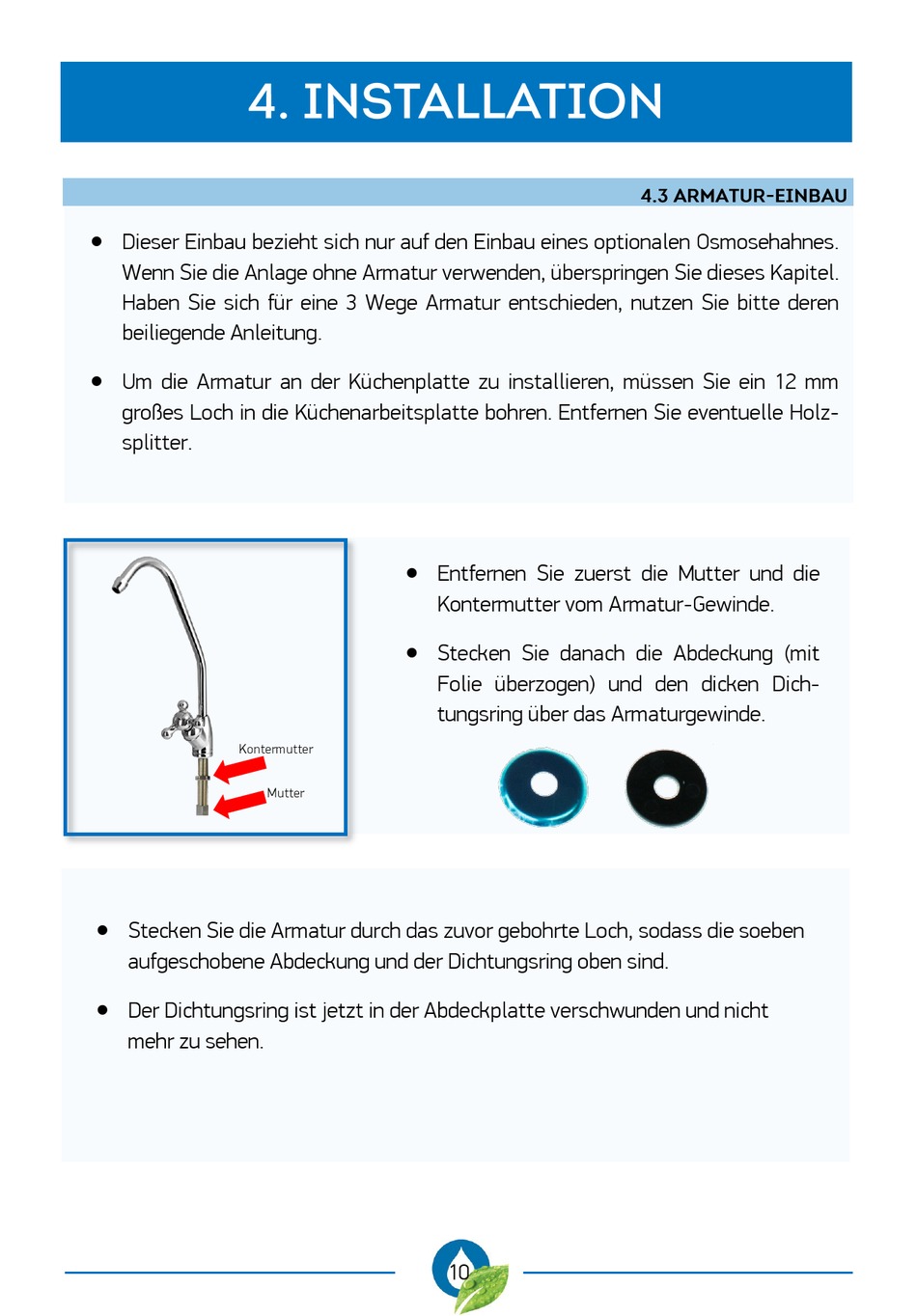

Dieser Einbau bezieht sich nur auf den Einbau eines optionalen Osmosehahnes.
Wenn Sie die Anlage ohne Armatur verwenden, überspringen Sie dieses Kapitel.
Haben Sie sich für eine 3 Wege Armatur entschieden, nutzen Sie bitte deren
beiliegende Anleitung.
Um die Armatur an der Küchenplatte zu installieren, müssen Sie ein 12 mm
großes Loch in die Küchenarbeitsplatte bohren. Entfernen Sie eventuelle Holz-
splitter.
Kontermutter
Stecken Sie die Armatur durch das zuvor gebohrte Loch, sodass die soeben
aufgeschobene Abdeckung und der Dichtungsring oben sind.
Der Dichtungsring ist jetzt in der Abdeckplatte verschwunden und nicht
mehr zu sehen.
Entfernen Sie zuerst die Mutter und die
Kontermutter vom Armatur-Gewinde.
Stecken Sie danach die Abdeckung (mit
Folie überzogen) und den dicken Dich-
tungsring über das Armaturgewinde.
Mutter
10
