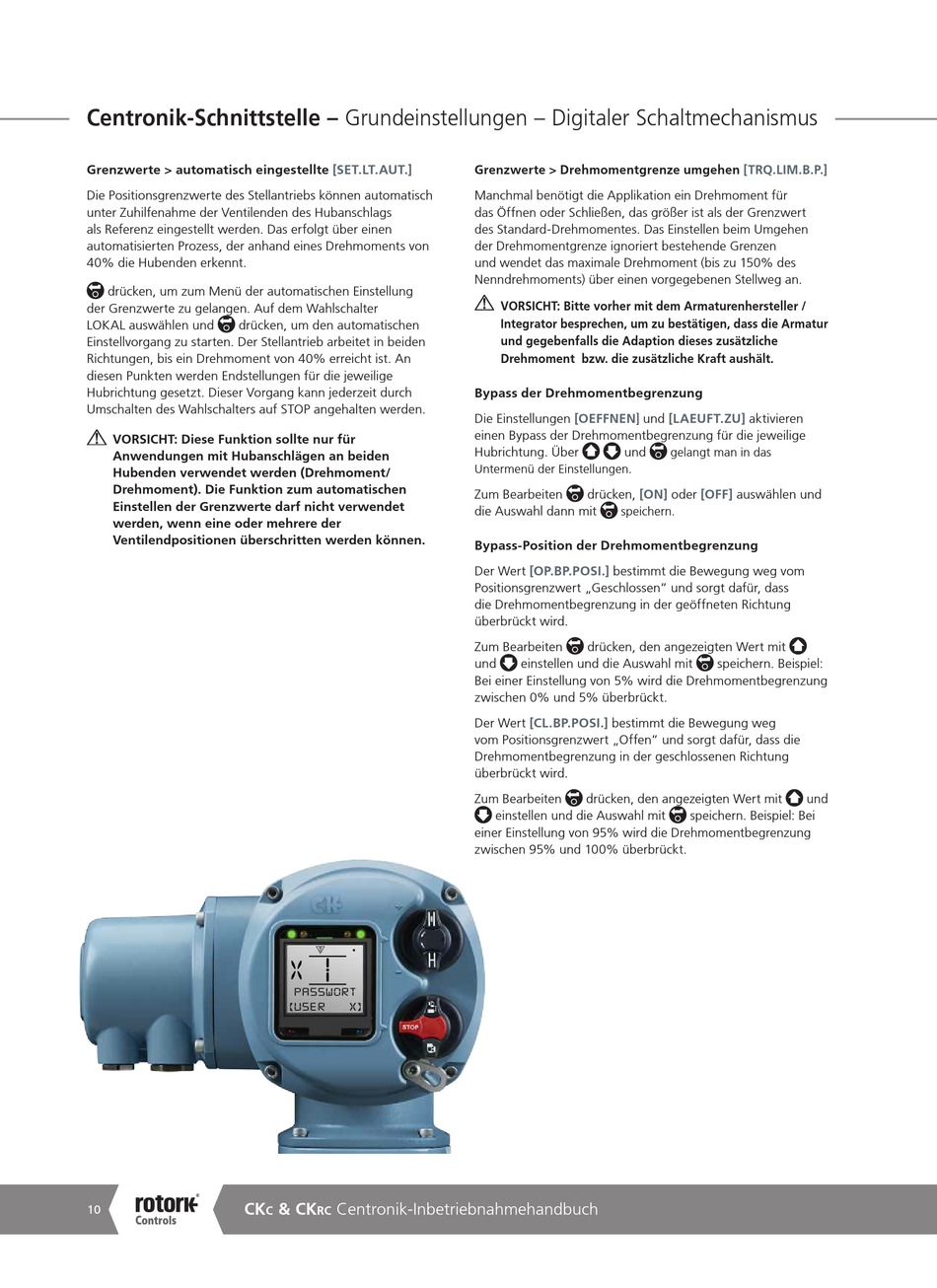

rotork CK-Serie Centronik-Inbetriebnahmehandbuch Seite 10

Centronik-Schnittstelle – Grundeinstellungen – Digitaler Schaltmechanismus
Grenzwerte > automatisch eingestellte
Die Positionsgrenzwerte des Stellantriebs können automatisch
unter Zuhilfenahme der Ventilenden des Hubanschlags
als Referenz eingestellt werden. Das erfolgt über einen
automatisierten Prozess, der anhand eines Drehmoments von
40% die Hubenden erkennt.
drücken, um zum Menü der automatischen Einstellung
der Grenzwerte zu gelangen. Auf dem Wahlschalter
LOKAL auswählen und drücken, um den automatischen
Einstellvorgang zu starten. Der Stellantrieb arbeitet in beiden
Richtungen, bis ein Drehmoment von 40% erreicht ist. An
diesen Punkten werden Endstellungen für die jeweilige
Hubrichtung gesetzt. Dieser Vorgang kann jederzeit durch
Umschalten des Wahlschalters auf STOP angehalten werden.
VORSICHT: Diese Funktion sollte nur für
Anwendungen mit Hubanschlägen an beiden
Hubenden verwendet werden (Drehmoment/
Drehmoment). Die Funktion zum automatischen
Einstellen der Grenzwerte darf nicht verwendet
werden, wenn eine oder mehrere der
Ventilendpositionen überschritten werden können.
CK
10
[SET.LT.AUT.]
PASSWORT
USER x
& CK Centronik-Inbetriebnahmehandbuch
c rc
Grenzwerte > Drehmomentgrenze umgehen
Manchmal benötigt die Applikation ein Drehmoment für
das Öffnen oder Schließen, das größer ist als der Grenzwert
des Standard-Drehmomentes. Das Einstellen beim Umgehen
der Drehmomentgrenze ignoriert bestehende Grenzen
und wendet das maximale Drehmoment (bis zu 150% des
Nenndrehmoments) über einen vorgegebenen Stellweg an.
VORSICHT: Bitte vorher mit dem Armaturenhersteller /
Integrator besprechen, um zu bestätigen, dass die Armatur
und gegebenfalls die Adaption dieses zusätzliche
Drehmoment bzw. die zusätzliche Kraft aushält.
Bypass der Drehmomentbegrenzung
Die Einstellungen [OEFFNEN] und
einen Bypass der Drehmomentbegrenzung für die jeweilige
Hubrichtung. Über und
Untermenü der Einstellungen.
Zum Bearbeiten drücken, [ON]
die Auswahl dann mit speichern.
Bypass-Position der Drehmomentbegrenzung
Der Wert [OP.BP.POSI.] bestimmt die Bewegung weg vom
Positionsgrenzwert „Geschlossen" und sorgt dafür, dass
die Drehmomentbegrenzung in der geöffneten Richtung
überbrückt wird.
Zum Bearbeiten drücken, den angezeigten Wert mit
und einstellen und die Auswahl mit
Bei einer Einstellung von 5% wird die Drehmomentbegrenzung
zwischen 0% und 5% überbrückt.
Der Wert [CL.BP.POSI.] bestimmt die Bewegung weg
vom Positionsgrenzwert „Offen" und sorgt dafür, dass die
Drehmomentbegrenzung in der geschlossenen Richtung
überbrückt wird.
Zum Bearbeiten drücken, den angezeigten Wert mit
einstellen und die Auswahl mit
einer Einstellung von 95% wird die Drehmomentbegrenzung
zwischen 95% und 100% überbrückt.
[TRQ.LIM.B.P.]
[LAEUFT.ZU] aktivieren
gelangt man in das
oder [OFF] auswählen und
speichern. Beispiel:
und
speichern. Beispiel: Bei
