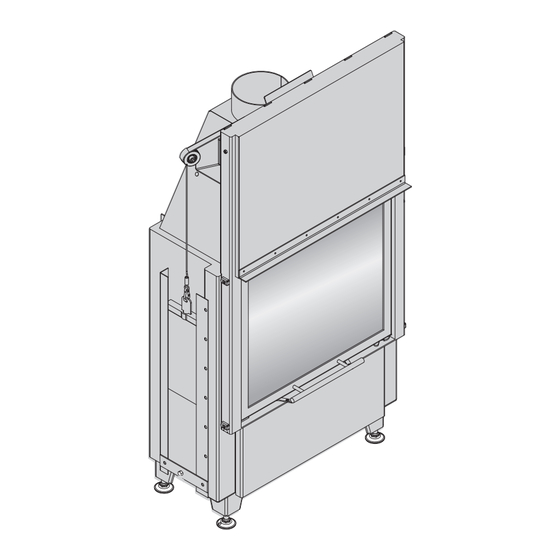

Hark Radiante 550/10/57-66.29H ECOplus Aufbauanleitung

Aufbauanleitung
für Warmluftkamine mit Radiante 550/10/45-66.29 H ECOplus
und Radiante 550/10/57-66.29 H ECOplus
Sehr geehrter Kunde,
Sie haben ein Qualitätsprodukt erworben, das nach dem
neusten Stand der Technik entwickelt wurde. Und Sie haben
sich dafür entschieden, den Wärme erzeuger selbst auf zu bauen.
Bevor Sie damit beginnen, bitten wir Sie in Ihrem eigenen
Interesse, alle Punkte der Anleit ungen aufmerksam zu lesen, denn
der Anlagenersteller (!) ist für die Sicherheit und einwandfreie
Funktion der Anlage verantwortlich. Beim Einbau des Kaminein satzes
müssen die bestehenden Gesetze der Landes bau ordnung, sowie örtliche
feuerpolizeiliche und baurechtliche Vorschriften wie auch die EN 13229,
Teil 1, beachtet werden.
Und vergessen Sie auf keinen Fall, vor Beginn der Baumaß nahme
den Bezirks schorn steinfeger zu benachrichtigen.
Er muss den Rauchrohranschluss an dem Schornstein über prüfen und
kontrolliert den Brandschutz! Nun hoffen wir, dass Ihnen der Aufbau Ih-
res neuen Warmluftkamins ohne Komplikationen gelingt und wünschen
Ihnen fortan wohlig warme Stunden mit der Radiante 550/10 ECOplus!
1. Grundsätzliche Hinweise
1.1. Die wirksame Schornsteinhöhe soll mindestens 4 m betragen. Diese Höhe
wird gemessen vom Rauchrohreintritt des Kamins in den Schornstein
bis zur Mündung des Schornsteins über dem Dach. Der Querschnitt des
Schornsteins sollte idealerweise dem des Rauchrohrstutzens der Radi-
ante entsprechen (Durchmesser 18 cm = 254 cm²). Bei abweichenden
Schornsteinquerschnitten sollte vorab eine technische Prüfung in Form
einer Schornsteinquerschnittberechnung erfolgen.
Abbildung 1
747
650
580
771
Abbildung 2
Die für die Schornsteinbemessung
nach EN 13384 erforderlichen Werte sind:
Bei Betrieb mit geschlossenem Feuerraum: A1
Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
erforderlicher Förderdruck
FK 29 16 408 - 5 kW
FK 29 15 403 - 8 kW
467
702
351
Ø150
354
5 kW 8 kW
4,8 g/sec. 7,0 g/sec.
281 °C 308 °C
0,12 mbar 0,12 mbar
Abbildung 3
Ausführung bei brennbaren Bau-
stoffen sowie Stahlbetonwänden und
Anbauwänden unter 10cm Stärke
14
17
14 19
10a
13
8
3
2
10b
7
17
6
14
5
1
14
4
15 11
Normalausführung bei nicht-
brennbaren Baustoffen
18
19
18
10a
12
8
2 3
10a
7
18
6
5
1
18
4
1.2. Kamine dürfen nur in Räumen über 12 m
werden.
1.3. Kamine dürfen nicht in Räumen aufgestellt werden, in denen leicht
entzündbare oder explosionsfähige Stoffe hergestellt oder gelagert
werden.
1.4. Kamine sind raumluftabhängige Feuerstätten, d. h., sie entnehmen
ihre Verbrennungsluft aus dem Aufstellraum. Es sei denn, die Feuer-
stätte wird an eine ausreichend dimensionierte Verbrennungsluft-
leitung angeschlossen, über die die Verbrennungsluft direkt aus
dem Freien zugeführt wird. Für den letztgenannten Fall muss ein
Durchbruch in der Außenwand des Hauses vorgesehen werden.
-1-
1. Radiante (Heizeinsatz)
1. Radiante (Heizeinsatz)
2. Wandfutter bzw. Kaminanschlussstutzen
2. Wandfutter bzw. Kaminanschluss-
stutzen
3. Verbindungsleitung vom Heizeinsatz zum
3. Verbindungsleitung vom Heizeinsatz
Schornstein mit Revisionsöffnung
zum Schornstein mit Revisionsöffnung
4. Verbrennungsluftleitung
4. Verbrennungsluftleitung
5. Auflagerahmen für den Sturz
5. Auflagerahmen für den Sturz
6. Sturz
7. Schürze aus 4cm Promat oder
6. Sturz
einem Referenzstoff
8. Warmluftaustrittsgitter, freier
7. Schürze aus 4cm Promat oder einem
Querschnitt min. 140cm
Referenzstoff
Heizleistung
8. Warmluftaustrittsgitter, freier Querschnitt
9. Sockel mit Umluftöffnung, freier
min. 140cm Querschnitt min. 120cm 2 pro kW Heizleistung
Heizleistung
9
9. Sockel mit Umluftöffnung, freier Querschnitt
10a. *Dämmung Promasil 950KS,
min. 120cm pro kW Heizleistung
2
8cm stark
10b. *Dämmung Promasil 950KS,
16
10a. * Dämmung Promasil 950KS,
2x4cm stark, (Fugenversetzt zur
8cm stark
unteren Dämmung)
11. Lastverteilplatte
10b. * Dämmung Promasil 950KS, 2x4cm
12. Tonrohr
stark, (Fugenversetzt zur unteren
13. Luxfix (Wanddurchführung)
Dämmung)
14. zu schützende Wand, Decke, Boden
11. Lastverteilplatte 15. Estrichdrehstütze
16. Funkenschutzvorlage aus
12. Tonrohr
nichtbrennbarem Belag
17. 10cm starke Abmauerung aus
13. Luxfix (Wanddurchführung)
Porenbeton
18. nichtbrennbarer Boden, Wand, Decke
14. zu schützende Wand, Decke, Boden
19. Mineralwolle nach DIN 4102, A1;
15. Estrichdrehstütze
gemäß AGIQ-132.
*Wärmedämmplatten aus Calciumsilikat,
16. Funkenschutzvorlage aus nichtbrennba-
nichtbrennbarer Baustoff gemäß
rem Belag
DIN 4102, A1, Zulassungsbescheid
Z.43.14.-139 des deutschen Institutes für
17. 10cm starke Abmauerung aus Porenbeton
Bautechnik, Berlin.
18. nichtbrennbarer Boden, Wand, Decke
19. Mineralwolle nach DIN 4102, A1; gemäß
AGIQ-132.
* Wärmedämmplatten aus Calciumsilikat,
nichtbrennbarer Baustoff gemäß DIN 4102,
9
A1, Zulassungsbescheid Z.43.14.-139 des
deutschen Institutes für Bautechnik, Berlin.
16
Grundfläche aufgestellt
2
2
pro kW
2
pro kW
