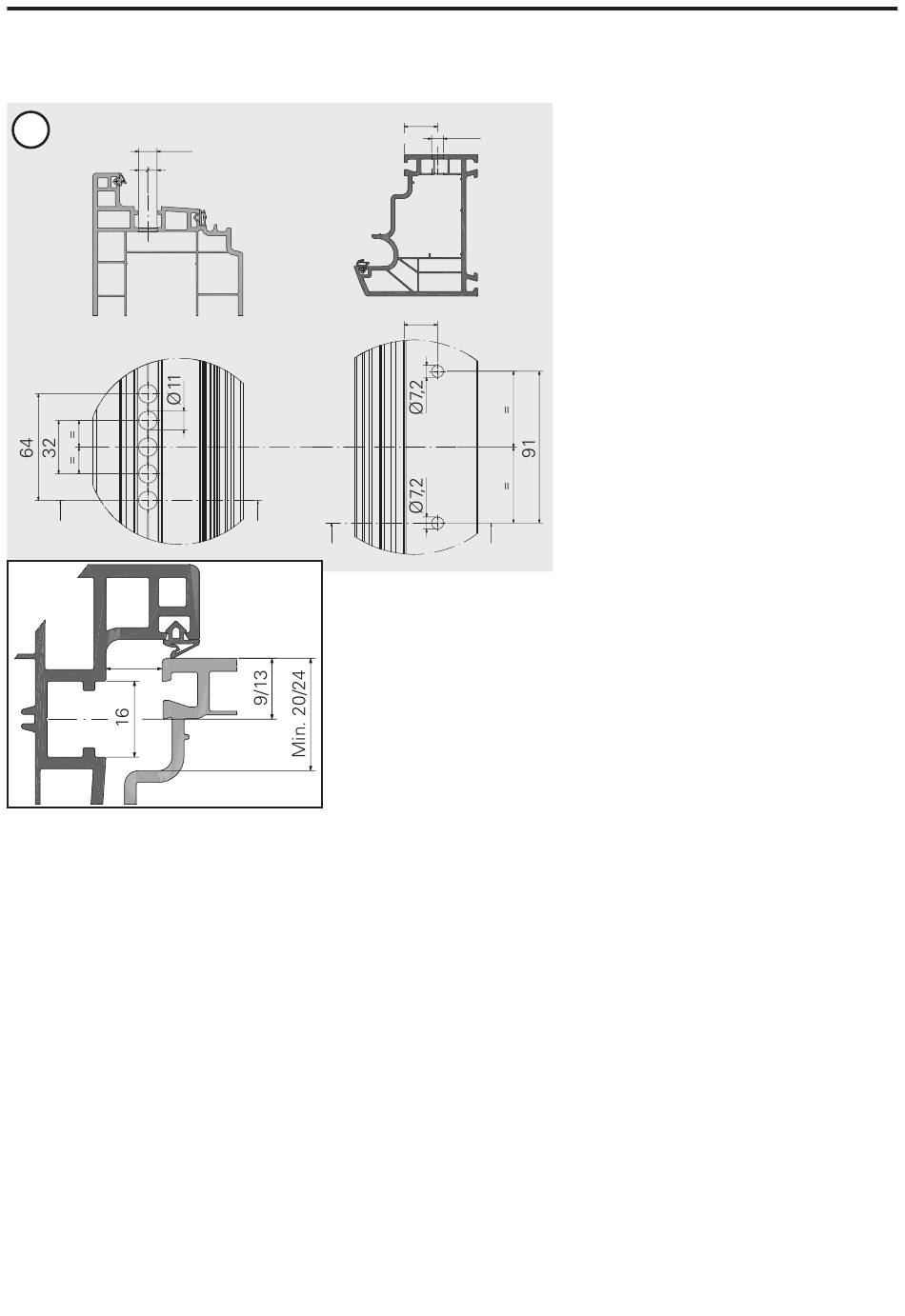

Schemi di foratura
Drilling scheme - Bohrung Schema
1
Ø11
==
Sezione A-A
A
12
Please verify that the space within
your door or window allows the fitting
of the hinge as shown in the diagram.
The hinge is preset at 9/13 mm
nominal Euro Groove. The functionality
of the hinge is guaranteed by the
correct installation of the door or
window.
Drill the holes as shown in the
diagram.
Available: Rod jigs for separate
attachment of casement and frame.
Jig for assembled drilling of casement
and frame.
DXF drawings for CNC
20
20
12
A
B
Verificare che gli ingombri
Ø7 ,2
del vostro serramento
corrispondano a quanto
indicato nello schema.
La cerniera è settata per
cava euro 9/13mm.
La funzionalità della
Sezione B-B
cerniera è garantita solo
con una corretta
installazione del
serramento.
Eseguire le forature
secondo le indicazione
dello schema.
B
Sono disponibili:
Calibro ad asta per foratura
separata di anta e telaio
Dima per foratura
assemblata di anta e telaio
Disegni dxf per CNC
Sicherstellen, dass der Türfalz durch
die angegebenen Mindestmasse das
Band aufnehmen kann.
Das Band ist mit einer Euro-Nut
Position von 9/13mm eingestellt.
Die Funktionalität des Bandes ist nur
gewährleistet, wenn das Fenster- oder
Tür-Element sachgemäss eingebaut
ist.
Bohrungen aufgrund des Schemas
vornehmen. Es stehen zur Verfügung:
Stangenlehre für getrennten Anschlag
von Flügel und Rahmen. Einzelne
Bohrlehren für herkömmlichen
Anschlag von Flügel und Rahmen.
DXF Zeichnungen für CNC.
