30 Interface MicroLogix™ Ethernet

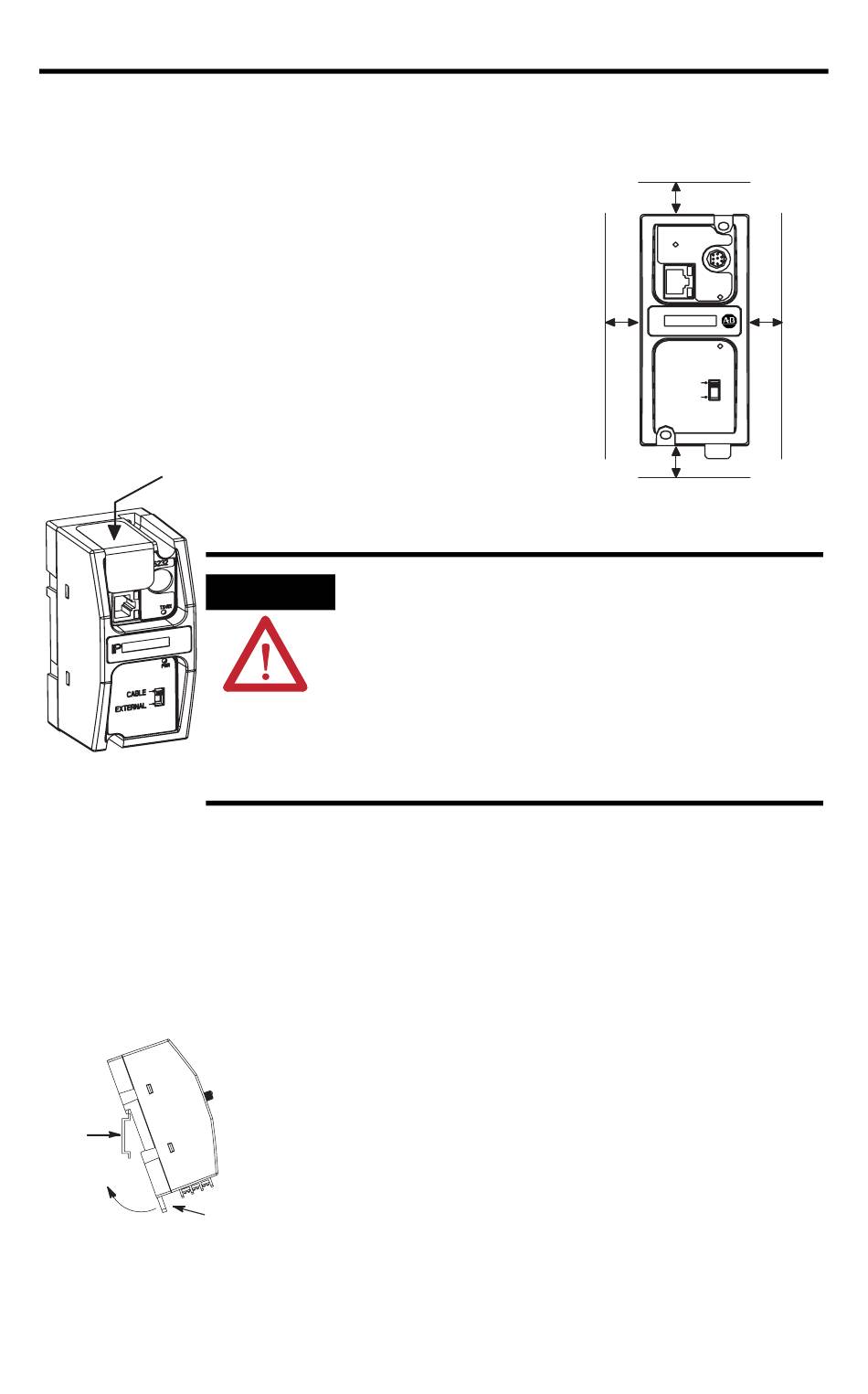

Montaje
El 1761-NET-ENI(W) debe montarse en posición
vertical, tal como se muestra. No se recomienda montaje
horizontal debido a consideraciones térmicas. Deje 50 mm (2
pulg.) de espacio a todos los lados para permitir una
ventilación adecuada. Vea la página 28 para obtener
información acerca de la temperatura de operación.
tira protectora contra materias residuales
Montaje en riel DIN
Instalación
Riel
DIN
Publication 1761-IN007B-MU-P
ATENCIÓN
1. Monte el riel DIN.
2. Coloque el enclavamiento del riel DIN en la
posición cerrada.
3. Enganche la ranura superior sobre el riel DIN.
Enclavamiento
4. Mientras presiona la unidad contra el riel,
encaje la unidad en su lugar.
No desprenda la tira de protección contra
materias residuales hasta después de
finalizarse el montaje en panel y el cableado
del todo el equipo. Cuando haya concluido
con el cableado, retire la tira de protección
contra materias residuales. Si no se retira la
tira protectora podría sobrecalentarse el
equipo.
parte
ETHERNET
RS232
FAULT
TX/RX
IP
lado
PWR
CABLE
EXTERNAL
parte inferior
lado
