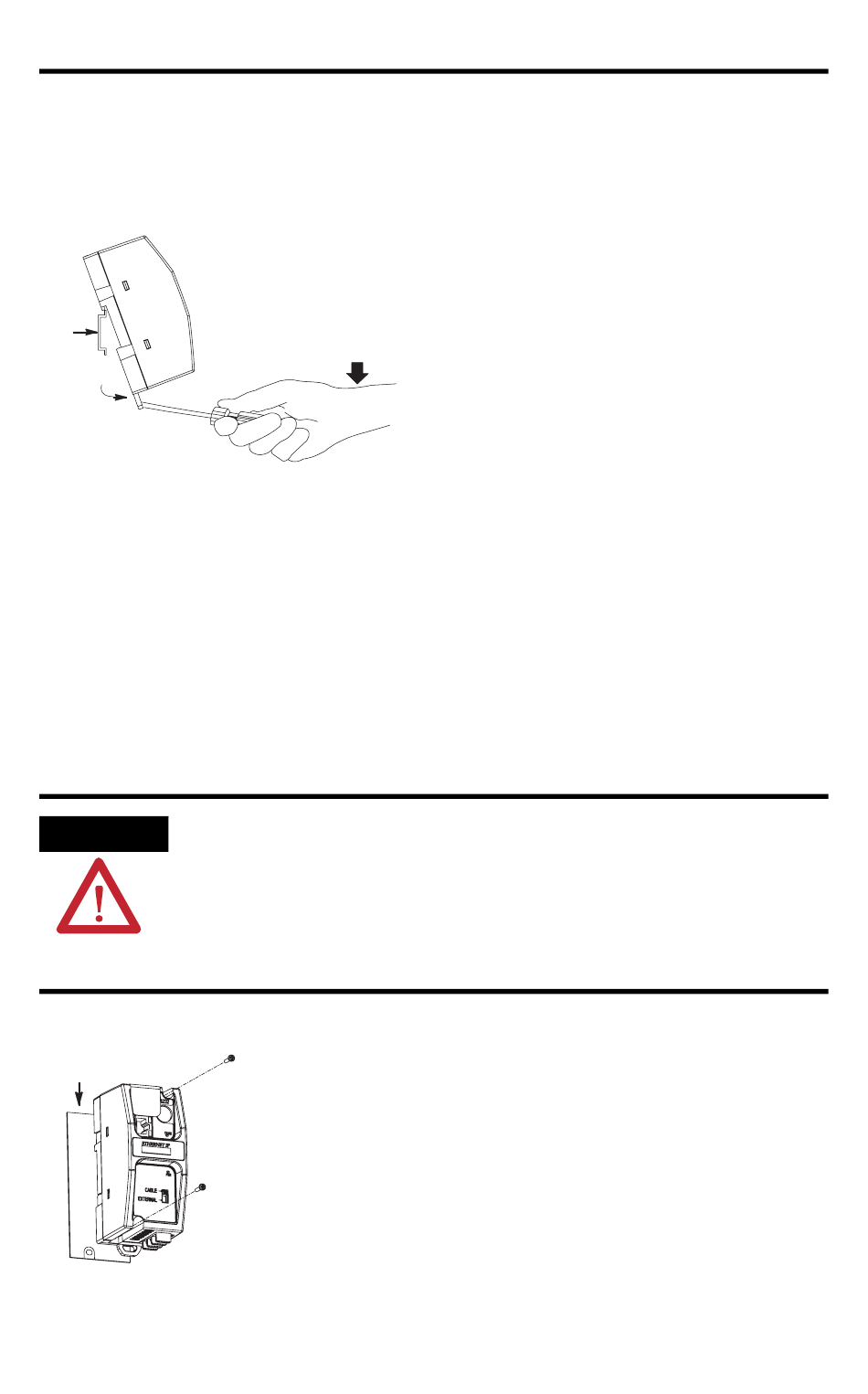

Démontage
Rail
DIN
Montage sur panneau
Gabarit
Voir le gabarit de montage sur panneau en dernière page du présent document.
Installation
ATTENTION
Gabarit de
montage
1. Placez un tournevis dans le loquet de
verrouillage du rail DIN, sous l'appareil.
2. Tout en tenant l'appareil, appuyez sur le loquet
Vue
en exerçant une pression vers le bas jusqu'à ce
latérale
que l'appareil se détache du rail DIN.
Faites attention aux copeaux de métal qui pourraient tomber
dans l'appareil en perçant les trous de fixation à l'intérieur de
l'armoire ou sur le panneau. Des copeaux qui tomberaient
dans l'appareil pourraient l'endommager. Ne percez pas de
trou au-dessus de l'appareil s'il est déjà en place et si vous
avez ôté la bande de protection.
1. Détachez le gabarit de montage qui se trouve en
dernière page de ce document.
2. Fixez le gabarit sur la surface de montage.
3. Percez les trous à travers le gabarit.
4. Retirez le gabarit de montage.
5. Montez l'appareil.
Interface Ethernet pour MicroLogix™
Publication 1761-IN007B-MU-P
13
