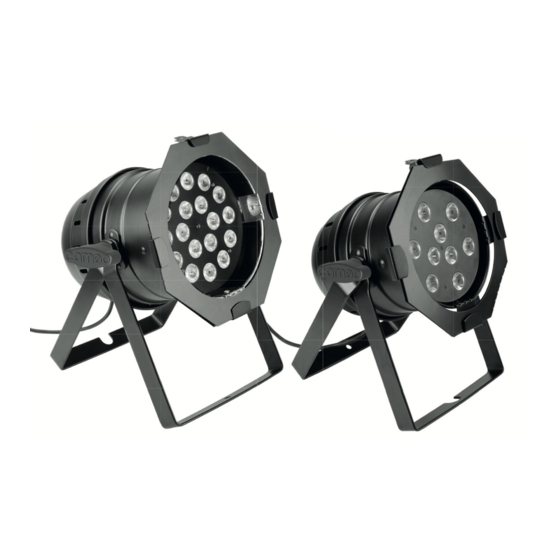

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO QUAD COLOUR LED PAR LIGHT 9 X 8W QUAD LED PAR 56 LIGHT RGBW CLP56Q8W 18 X 8W QUAD LED PAR 64 LIGHT RGBW CLP64Q8W...
- Seite 26 Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibung- slosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues DMX-Gerät von Cameo Light schnell optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM...
- Seite 27 QUAD COLOUR LED PAR LIGHT 9 X 8W QUAD LED PAR 56 LIGHT RGBW CLP56Q8W 18 X 8W QUAD LED PAR 64 LIGHT RGBW CLP64Q8W...
-
Seite 28: Sicherheitshinweise
SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 29 SICHERHEITSHINWEISE: Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz- buchse bzw.
- Seite 30 SICHERHEITSHINWEISE: ACHTUNG! HOHE LAUTSTÄRKEN BEI AUDIO-PRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können.
- Seite 31 • Leistungsaufnahme: 170W BEDIENUNG: Die Cameo QUAD COLOUR LED PAR LIGHT sind über DMX-512 steuerbare, hocheffizienter Farbscheinwerfer mit ultrahellen LEDs. Die Intensität der vier Farben (Rot, Grün, Blau und Weiß) lässt sich einzeln steuern, wodurch unendlich viele verschiedene Farbnuancen ermöglicht werden. Die Cameo LED-Scheinwerfer lassen sich sowohl...
-
Seite 32: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE: CLP56Q8W abgebildet... - Seite 33 ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE: DISPLAY Das 4-stellige LED-Display zeigt den Betriebsmodus und weitere Systemeinstellungen an. Die Beleuchtung des Displays schaltet sich nach circa 90 Sekunden Inaktivität automatisch ab. Durch Betätigen einer der 4 Bedientasten wird die Beleuchtung des Displays wieder eingeschaltet. BEDIENTASTEN MODE: Auswählen der Stand-Alone-Funktionen, DMX-Modi und DMX-Adresse.
-
Seite 34: Bedienung
BEDIENUNG: BEDIENUNG: STATISCHE FARBE Diese Betriebsart bietet die Möglichkeit, jede der 4 LED-Gruppen (R, G, B, W) in der Intensität separat einzustellen und damit eine unbegrenzte Anzahl unterschiedlicher Farben zu erzeugen (Farbmischung). Drücken Sie die MODE-Taste (falls erforderlich mehrmals), um die Betriebsart „Statische Farbe“... - Seite 35 BEDIENUNG: BEDIENUNG: FARBMAKROS In dieser Betriebsart können eine der 4 Grundfarben des Scheinwerfers oder eine der 11 verschiedenen Mischfarben als Preset ausgewählt werden. Drücken Sie die MODE-Taste so oft, bis im Display „CMXX“ erscheint. Betätigen Sie nun die Taste ENTER und wählen dann eines der 15 Farb- Presets mit Hilfe der Tasten UP und DOWN aus.
- Seite 36 BEDIENUNG: FARBÜBERBLENDEN In der Betriebsart Farbüberblenden (Fading Mode) werden verschiedene Farben nacheinander ineinander übergeblendet. Die Laufgeschwindigkeit ist separat einstell- und ein Stroboskop-Effekt zusätzlich aktivierbar. Drücken Sie die MODE-Taste so oft, bis im Display "FXXX" erscheint. Um die Farbüberblendgeschwindigkeit einzustellen, betätigen Sie nun die Taste ENTER (das 2.
- Seite 37 BEDIENUNG: AUSWAHL DMX-MODUS Drücken Sie die MODE-Taste so oft, bis im Display einer der 5 verschiedenen DMX-Modi erscheint (2CH, 3CH1, 3CH2, 4CH, 7CH). Drücken Sie ENTER (das erste Zeichen des Display blinkt) und wählen dann mit Hilfe der Tasten UP und DOWN den gewünschten DMX-Modus aus und bestätigen mit ENTER.
-
Seite 38: Dmx Steuerung
DMX STEUERUNG: 2-KANAL MODUS KANAL FUNKTION WERT BESCHREIBUNG Master Dimmer 000 - 255 Master Dimmer (0-100%) 000 - 016 017 - 033 Grün 034 - 050 Blau 051 - 67 Weiß 068 - 084 Gelb 085 - 101 Cyan 102 - 118 Magenta Farb Makros 119 - 135... - Seite 39 DMX STEUERUNG: 3-KANAL 1 MODUS KANAL FUNKTION WERT BESCHREIBUNG Master Dimmer 000 - 255 Master Dimmer 0-100% Stroboskop 000 - 255 Stroboskop Geschwindigkeit (0-100%, 1 Hz-20 Hz) 000 - 004 Blackout 005 - 010 011 - 015 Grün 016 - 020 Blau 021 - 025 Weiß...
- Seite 40 DMX STEUERUNG: 7-KANAL MODUS KANAL FUNKTION WERT BESCHREIBUNG Master Dimmer 000 - 255 Master Dimmer 0-100% Stroboskop 000 - 255 Stroboskop Geschwindigkeit (0-100%, 1 Hz-20 Hz) Dimmer 000 - 255 Rot (0-100%) Dimmer 000 - 255 Grün (0-100%) Dimmer 000 - 255 Blau (0-100%) Dimmer 000 - 255...
-
Seite 41: Dmx-Technik
DMX-TECHNIK: DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX- Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 42: Kabel, Abschlussstecker, Adapter
KABEL, ABSCHLUSSSTECKER, ADAPTER: DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen. - Seite 43 KABEL, ABSCHLUSSSTECKER, ADAPTER: DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Steckerbelegung Shield Pin 4 und 5 sind nicht belegt. DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020 Steckerbelegung Shield...
-
Seite 44: Technische Daten
TECHNISCHE DATEN: Modellbezeichnung: CLP56Q8W Produktart: LED PAR Light Typ: PAR56 Farbspektrum: RGBW LED Anzahl: LED Typ: 8 W 4-in-1 Wiederholrate: 1100 Hz Abstrahlwinkel: 25° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 4-Kanal, 7-Kanal DMX Funktionen: Master Dimmer, Farbwechsel, Farbüberblenden, Musiksteuerung, Stroboskop, RGBW... - Seite 45 TECHNISCHE DATEN: Modellbezeichnung: CLP64Q8W Produktart: LED PAR Light Typ: PAR64 Farbspektrum: RGBW LED Anzahl: LED Typ: 8 W 4-in-1 Wiederholrate: 1100 Hz Abstrahlwinkel: 25° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 4-Kanal, 7-Kanal DMX Funktionen: Master Dimmer, Farbwechsel, Farbüberblenden, Musiksteuerung, Stroboskop, RGBW...
-
Seite 46: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke CAMEO. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner er- worbene Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material-... -
Seite 47: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 48: Korrekte Entsorgung Dieses Produktes
HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 148 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
