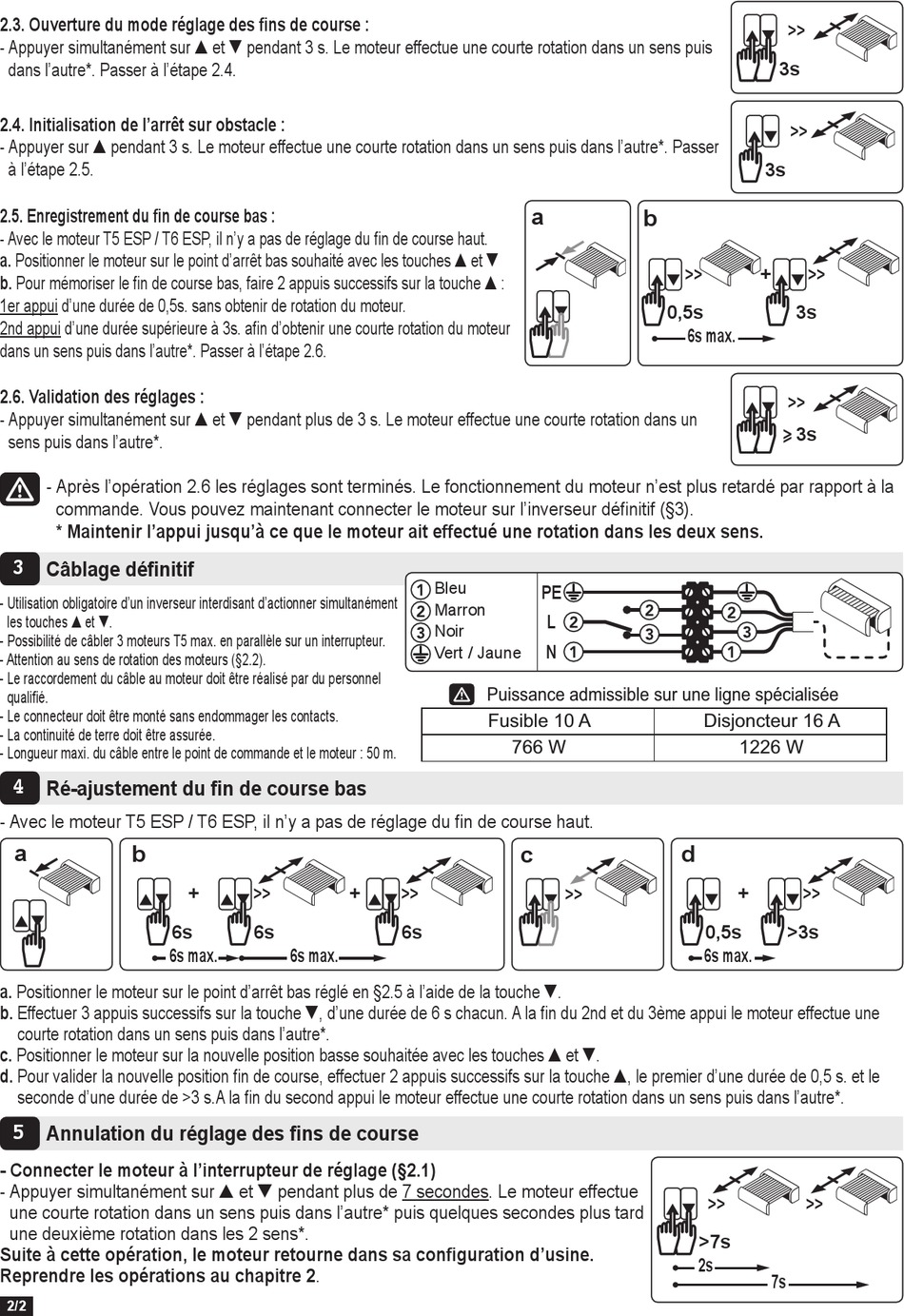

simu T5 ESP Installationsanleitung Seite 2

2.3. Ouverture du mode réglage des fins de course :
- Appuyer simultanément sur  et  pendant 3 s. Le moteur effectue une courte rotation dans un sens puis
dans l'autre*. Passer à l'étape 2.4.
2.4. Initialisation de l'arrêt sur obstacle :
- Appuyer sur  pendant 3 s. Le moteur effectue une courte rotation dans un sens puis dans l'autre*. Passer
à l'étape 2.5.
2.5. Enregistrement du fin de course bas :
- Avec le moteur T5 ESP / T6 ESP, il n'y a pas de réglage du fin de course haut.
a. Positionner le moteur sur le point d'arrêt bas souhaité avec les touches  et 
b. Pour mémoriser le fin de course bas, faire 2 appuis successifs sur la touche  :
1er appui d'une durée de 0,5s. sans obtenir de rotation du moteur.
2nd appui d'une durée supérieure à 3s. afin d'obtenir une courte rotation du moteur
dans un sens puis dans l'autre*. Passer à l'étape 2.6.
2.6. Validation des réglages :
- Appuyer simultanément sur  et  pendant plus de 3 s. Le moteur effectue une courte rotation dans un
sens puis dans l'autre*.
- Après l'opération 2.6 les réglages sont terminés. Le fonctionnement du moteur n'est plus retardé par rapport à la
commande. Vous pouvez maintenant connecter le moteur sur l'inverseur définitif (§3).
* Maintenir l'appui jusqu'à ce que le moteur ait effectué une rotation dans les deux sens.
3
Câblage définitif
- Utilisation obligatoire d'un inverseur interdisant d'actionner simultanément
les touches  et .
- Possibilité de câbler 3 moteurs T5 max. en parallèle sur un interrupteur.
- Attention au sens de rotation des moteurs (§2.2).
- Le raccordement du câble au moteur doit être réalisé par du personnel
qualifié.
- Le connecteur doit être monté sans endommager les contacts.
- La continuité de terre doit être assurée.
- Longueur maxi. du câble entre le point de commande et le moteur : 50 m.
4
Ré-ajustement du fin de course bas
- Avec le moteur T5 ESP / T6 ESP, il n'y a pas de réglage du fin de course haut.
a
b
6s max.
a. Positionner le moteur sur le point d'arrêt bas réglé en §2.5 à l'aide de la touche .
b. Effectuer 3 appuis successifs sur la touche , d'une durée de 6 s chacun. A la fin du 2nd et du 3ème appui le moteur effectue une
courte rotation dans un sens puis dans l'autre*.
c. Positionner le moteur sur la nouvelle position basse souhaitée avec les touches  et .
d. Pour valider la nouvelle position fin de course, effectuer 2 appuis successifs sur la touche , le premier d'une durée de 0,5 s. et le
seconde d'une durée de >3 s.A la fin du second appui le moteur effectue une courte rotation dans un sens puis dans l'autre*.
5
Annulation du réglage des fins de course
- Connecter le moteur à l'interrupteur de réglage (§2.1)
- Appuyer simultanément sur  et  pendant plus de 7 secondes. Le moteur effectue
une courte rotation dans un sens puis dans l'autre* puis quelques secondes plus tard
une deuxième rotation dans les 2 sens*.
Suite à cette opération, le moteur retourne dans sa configuration d'usine.
Reprendre les opérations au chapitre 2.
2/2
+ >>
6s 6s
6s max.
Bleu
Marron
Noir
Vert / Jaune
Puissance admissible sur une ligne spécialisée
Fusible 10 A
766 W
+ >>
6s
a
b
>>
0,5s
6s max.
PE
L
N
c d
>>
>>
3s
>>
3s
+ >>
3s
>>
3s
Disjoncteur 16 A
1226 W
+ >>
0,5s >3s
6s max.
>> >>
>7s
2s
7s
