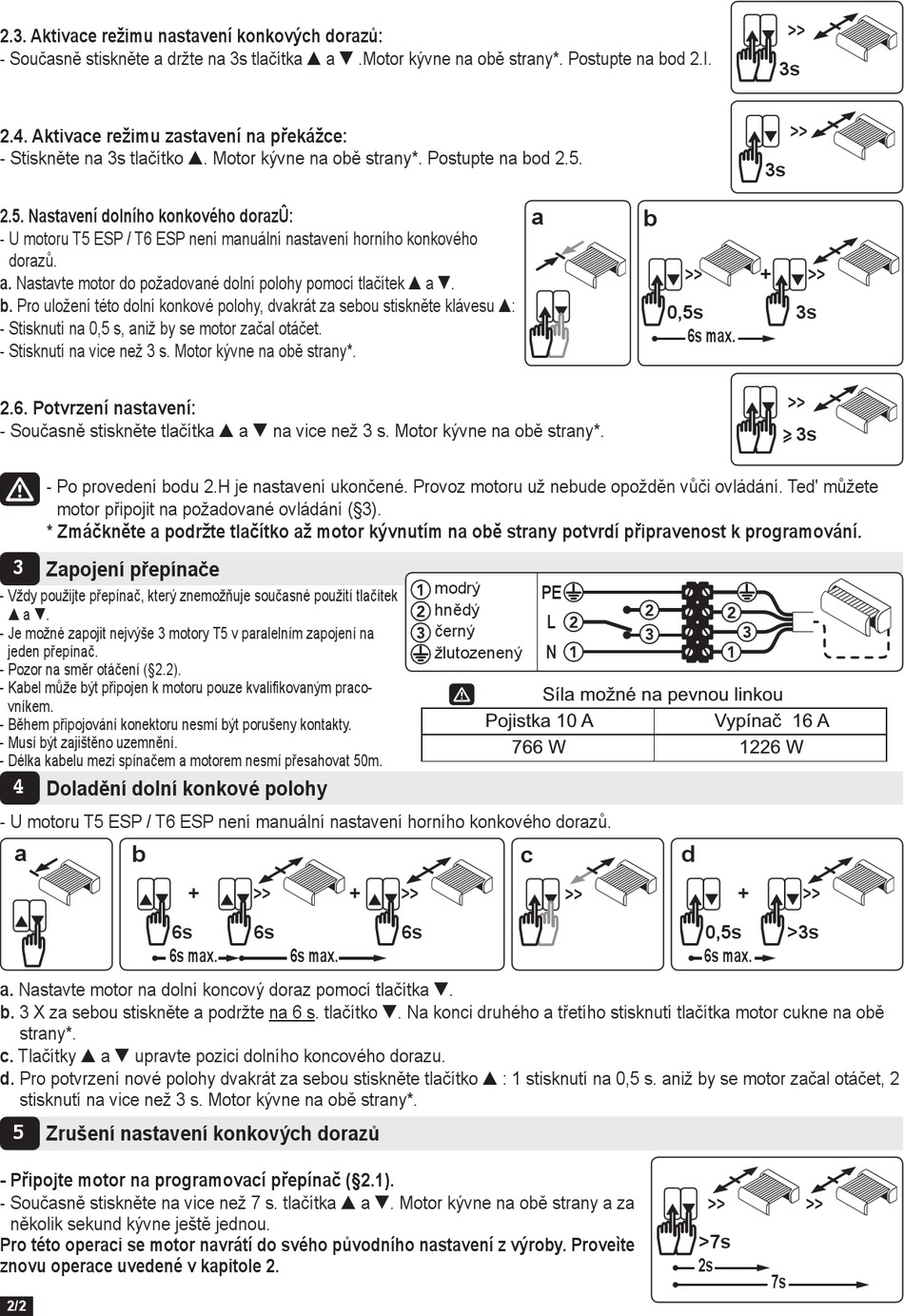

simu T5 ESP Installationsanleitung Seite 16

2.3. Aktivace režimu nastavení konkových dorazů:
- Současně stiskněte a držte na 3s tlačítka  a  .Motor kývne na obě strany*. Postupte na bod 2.I.
2.4. Aktivace režimu zastavení na překážce:
- Stiskněte na 3s tlačítko . Motor kývne na obě strany*. Postupte na bod 2.5.
2.5. Nastavení dolního konkového dorazÛ:
- U motoru T5 ESP / T6 ESP není manuální nastavení horního konkového
dorazů.
a. Nastavte motor do požadované dolní polohy pomocí tlačítek  a .
b. Pro uložení této dolní konkové polohy, dvakrát za sebou stiskněte klávesu :
- Stisknutí na 0,5 s, aniž by se motor začal otáčet.
- Stisknutí na vice než 3 s. Motor kývne na obě strany*.
2.6. Potvrzení nastavení:
- Současně stiskněte tlačítka  a  na vice než 3 s. Motor kývne na obě strany*.
- Po provedení bodu 2.H je nastavení ukončené. Provoz motoru už nebude opožděn vůči ovládání. Ted' můžete
motor připojit na požadované ovládání (§3).
* Zmá�kněte a podržte tla�ítko až motor kývnutím na obě strany potvrdí připravenost k programování.
3
Zapojení přepína�e
- Vždy použijte přepínač, který znemožňuje současné použití tlačítek
 a .
- Je možné zapojit nejvýše 3 motory T5 v paralelním zapojení na
jeden přepínač.
- Pozor na směr otáčení (§2.2).
- Kabel může být připojen k motoru pouze kvalifikovaným praco-
vníkem.
- Během připojování konektoru nesmí být porušeny kontakty.
- Musí být zajištěno uzemnění.
- Délka kabelu mezi spínačem a motorem nesmí přesahovat 50m.
4
Doladění dolní konkové polohy
- U motoru T5 ESP / T6 ESP není manuální nastavení horního konkového dorazů.
a
b
6s max.
a. Nastavte motor na dolní koncový doraz pomocí tlačítka .
b. 3 X za sebou stiskněte a podržte na 6 s. tlačítko . Na konci druhého a třetího stisknutí tlačítka motor cukne na obě
strany*.
c. Tlačítky  a  upravte pozici dolního koncového dorazu.
d. Pro potvrzení nové polohy dvakrát za sebou stiskněte tlačítko  : 1 stisknutí na 0,5 s. aniž by se motor začal otáčet, 2
stisknutí na vice než 3 s. Motor kývne na obě strany*.
5
Zrušení nastavení konkových dorazů
- Připojte motor na programovací přepína� (§2.1).
- Současně stiskněte na vice než 7 s. tlačítka  a . Motor kývne na obě strany a za
několik sekund kývne ještě jednou.
Pro této operaci se motor navrátí do svého původního nastavení z výroby. Proveìte
znovu operace uvedené v kapitole 2.
2/2
+ >>
6s 6s
6s max.
modrý
hnědý
černý
žlutozenený
Pojistka 10 A
766 W
+ >>
6s
a
b
>>
0,5s
6s max.
PE
L
N
Síla možné na pevnou linkou
c d
>>
>>
3s
>>
3s
+ >>
3s
>>
3s
Vypínač 16 A
1226 W
+ >>
0,5s >3s
6s max.
>> >>
>7s
2s
7s
