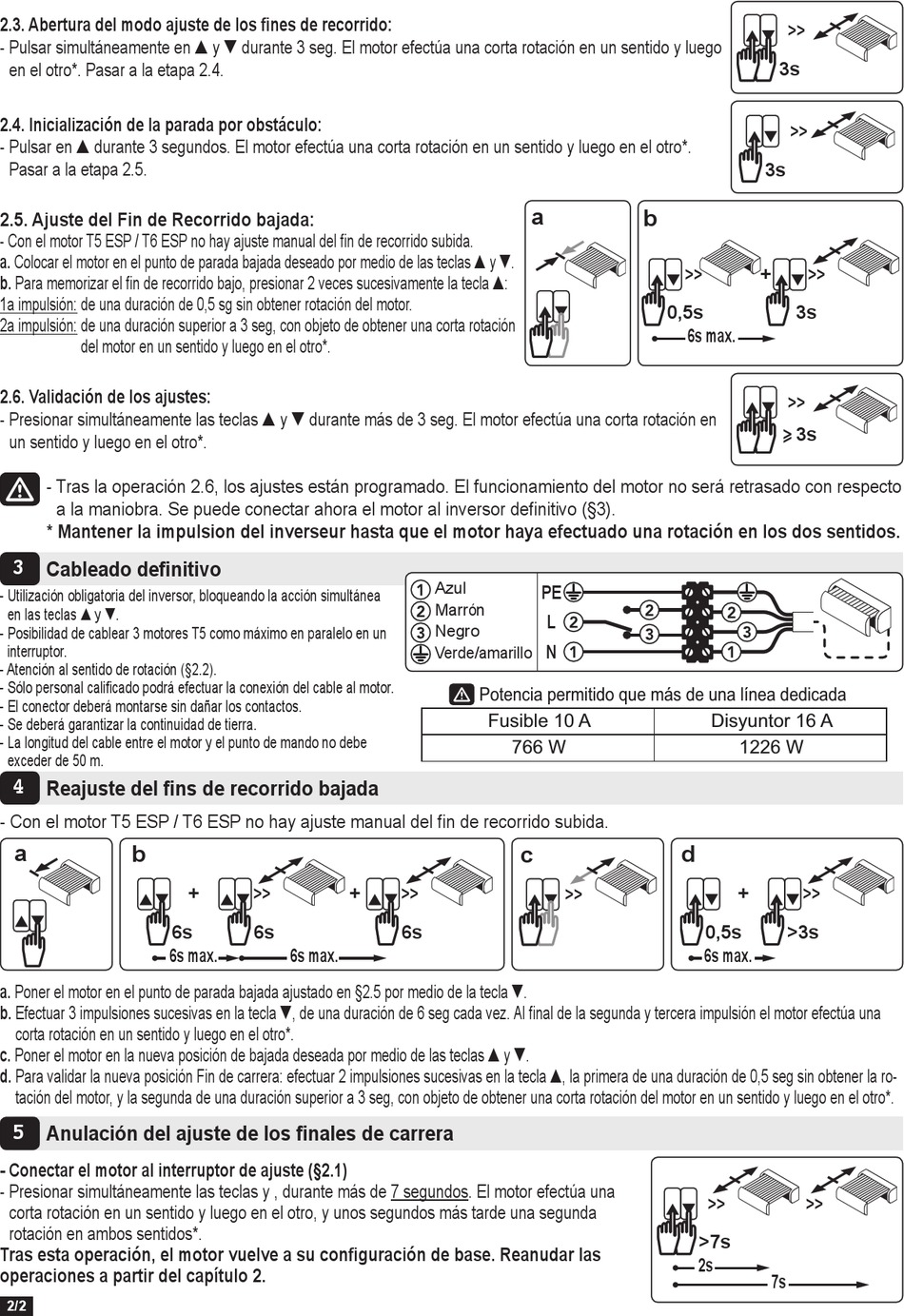

2.3. Abertura del modo ajuste de los fines de recorrido:
- Pulsar simultáneamente en y durante 3 seg. El motor efectúa una corta rotación en un sentido y luego
en el otro*. Pasar a la etapa 2.4.
2.4. Inicialización de la parada por obstáculo:
- Pulsar en durante 3 segundos. El motor efectúa una corta rotación en un sentido y luego en el otro*.
Pasar a la etapa 2.5.
2.5. Ajuste del Fin de Recorrido bajada:
- Con el motor T5 ESP / T6 ESP no hay ajuste manual del fin de recorrido subida.
a. Colocar el motor en el punto de parada bajada deseado por medio de las teclas y .
b. Para memorizar el fin de recorrido bajo, presionar 2 veces sucesivamente la tecla :
1a impulsión: de una duración de 0,5 sg sin obtener rotación del motor.
2a impulsión: de una duración superior a 3 seg, con objeto de obtener una corta rotación
del motor en un sentido y luego en el otro*.
2.6. Validación de los ajustes:
- Presionar simultáneamente las teclas y durante más de 3 seg. El motor efectúa una corta rotación en
un sentido y luego en el otro*.
- Tras la operación 2.6, los ajustes están programado. El funcionamiento del motor no será retrasado con respecto
a la maniobra. Se puede conectar ahora el motor al inversor definitivo (§3).
* Mantener la impulsion del inverseur hasta que el motor haya efectuado una rotación en los dos sentidos.
3
Cableado definitivo
- Utilización obligatoria del inversor, bloqueando la acción simultánea
en las teclas y .
- Posibilidad de cablear 3 motores T5 como máximo en paralelo en un
interruptor.
- Atención al sentido de rotación (§2.2).
- Sólo personal calificado podrá efectuar la conexión del cable al motor.
- El conector deberá montarse sin dañar los contactos.
- Se deberá garantizar la continuidad de tierra.
- La longitud del cable entre el motor y el punto de mando no debe
exceder de 50 m.
4
Reajuste del fins de recorrido bajada
- Con el motor T5 ESP / T6 ESP no hay ajuste manual del fin de recorrido subida.
a
b
6s max.
a. Poner el motor en el punto de parada bajada ajustado en §2.5 por medio de la tecla .
b. Efectuar 3 impulsiones sucesivas en la tecla , de una duración de 6 seg cada vez. Al final de la segunda y tercera impulsión el motor efectúa una
corta rotación en un sentido y luego en el otro*.
c. Poner el motor en la nueva posición de bajada deseada por medio de las teclas y .
d. Para validar la nueva posición Fin de carrera: efectuar 2 impulsiones sucesivas en la tecla , la primera de una duración de 0,5 seg sin obtener la ro-
tación del motor, y la segunda de una duración superior a 3 seg, con objeto de obtener una corta rotación del motor en un sentido y luego en el otro*.
5
Anulación del ajuste de los finales de carrera
- Conectar el motor al interruptor de ajuste (§2.1)
- Presionar simultáneamente las teclas y , durante más de 7 segundos. El motor efectúa una
corta rotación en un sentido y luego en el otro, y unos segundos más tarde una segunda
rotación en ambos sentidos*.
Tras esta operación, el motor vuelve a su configuración de base. Reanudar las
operaciones a partir del capítulo 2.
2/2
+
>>
6s
6s
6s max.
Azul
Marrón
Negro
Verde/amarillo
Potencia permitido que más de una línea dedicada
Fusible 10 A
766 W
+
>>
6s
a
b
>>
0,5s
6s max.
PE
L
N
c
d
>>
>>
3s
>>
3s
+
>>
3s
>>
3s
Disyuntor 16 A
1226 W
+
>>
0,5s
>3s
6s max.
>>
>>
>7s
2s
7s
