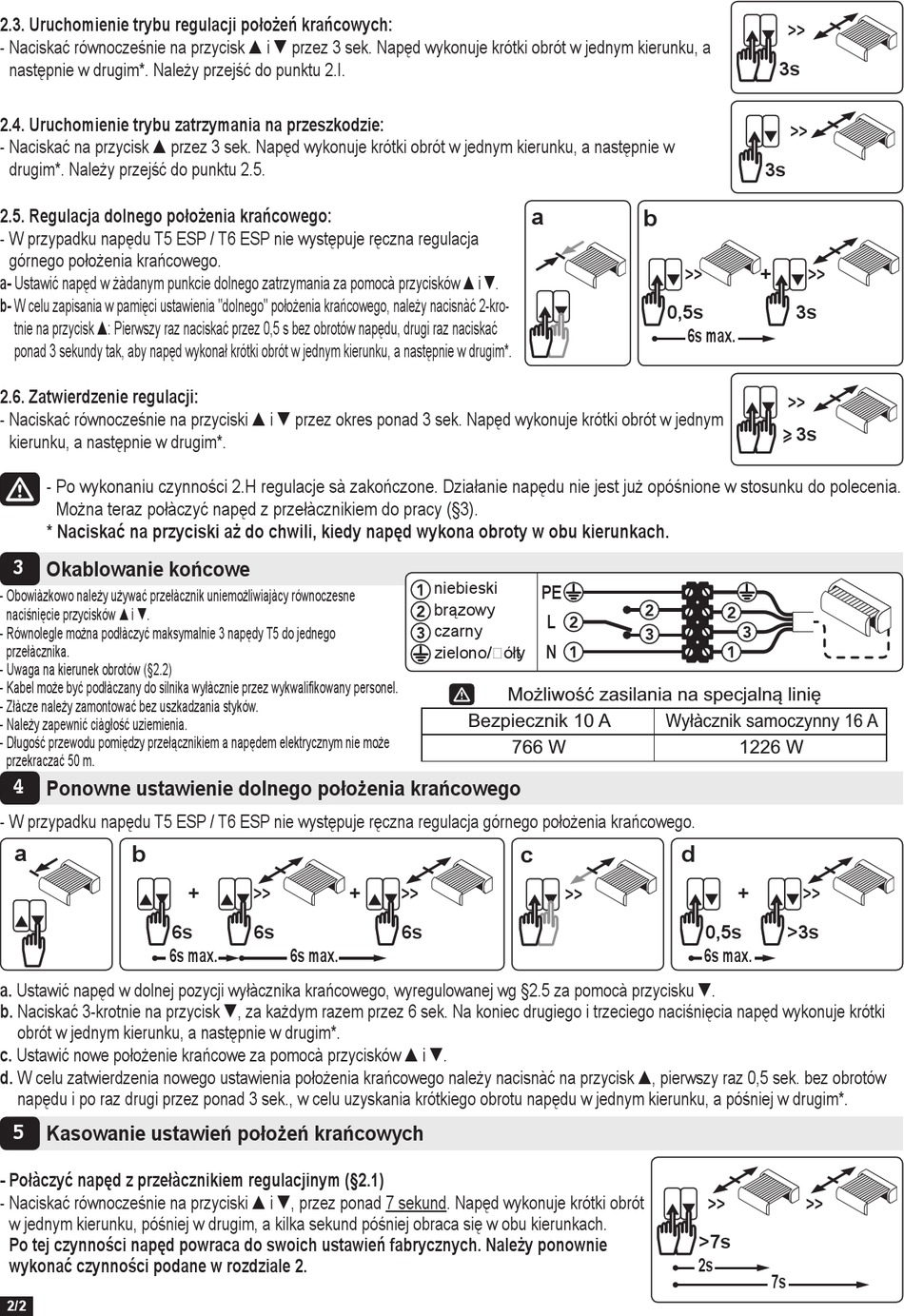

simu T5 ESP Installationsanleitung Seite 14

2.3. Uruchomienie trybu regulacji położeń krańcowych:
- Naciskać równocześnie na przycisk  i  przez 3 sek. Napęd wykonuje krótki obrót w jednym kierunku, a
następnie w drugim*. Należy przejść do punktu 2.I.
2.4. Uruchomienie trybu zatrzymania na przeszkodzie:
- Naciskać na przycisk  przez 3 sek. Napęd wykonuje krótki obrót w jednym kierunku, a następnie w
drugim*. Należy przejść do punktu 2.5.
2.5. Regulacja dolnego położenia krańcowego:
- W przypadku napędu T5 ESP / T6 ESP nie występuje ręczna regulacja
górnego położenia krańcowego.
a- Ustawić napęd w żàdanym punkcie dolnego zatrzymania za pomocà przycisków  i .
b- W celu zapisania w pamięci ustawienia "dolnego" położenia krańcowego, należy nacisnàć 2-kro-
tnie na przycisk : Pierwszy raz naciskać przez 0,5 s bez obrotów napędu, drugi raz naciskać
ponad 3 sekundy tak, aby napęd wykonał krótki obrót w jednym kierunku, a następnie w drugim*.
2.6. Zatwierdzenie regulacji:
- Naciskać równocześnie na przyciski  i  przez okres ponad 3 sek. Napęd wykonuje krótki obrót w jednym
kierunku, a następnie w drugim*.
- Po wykonaniu czynności 2.H regulacje sà zakończone. Działanie napędu nie jest już opóśnione w stosunku do polecenia.
Można teraz połàczyć napęd z przełàcznikiem do pracy (§3).
* Naciskać na przyciski aż do chwili, kiedy napęd wykona obroty w obu kierunkach.
3
Okablowanie końcowe
- Obowiàzkowo należy używać przełàcznik uniemożliwiajàcy równoczesne
naciśnięcie przycisków  i .
- Równolegle można podłàczyć maksymalnie 3 napędy T5 do jednego
przełàcznika.
- Uwaga na kierunek obrotów (§2.2)
- Kabel może być podłàczany do silnika wyłàcznie przez wykwalifikowany personel.
- Złàcze należy zamontować bez uszkadzania styków.
- Należy zapewnić ciàgłość uziemienia.
- Długość przewodu pomiędzy przełącznikiem a napędem elektrycznym nie może
przekraczać 50 m.
4
Ponowne ustawienie dolnego położenia krańcowego
- W przypadku napędu T5 ESP / T6 ESP nie występuje ręczna regulacja górnego położenia krańcowego.
a
b
6s max.
a. Ustawić napęd w dolnej pozycji wyłàcznika krańcowego, wyregulowanej wg §2.5 za pomocà przycisku .
b. Naciskać 3-krotnie na przycisk , za każdym razem przez 6 sek. Na koniec drugiego i trzeciego naciśnięcia napęd wykonuje krótki
obrót w jednym kierunku, a następnie w drugim*.
c. Ustawić nowe położenie krańcowe za pomocà przycisków  i .
d. W celu zatwierdzenia nowego ustawienia położenia krańcowego należy nacisnàć na przycisk , pierwszy raz 0,5 sek. bez obrotów
napędu i po raz drugi przez ponad 3 sek., w celu uzyskania krótkiego obrotu napędu w jednym kierunku, a póśniej w drugim*.
5
Kasowanie ustawień położeń krańcowych
- Połàczyć napęd z przełàcznikiem regulacjinym (§2.1)
- Naciskać równocześnie na przyciski  i , przez ponad 7 sekund. Napęd wykonuje krótki obrót
w jednym kierunku, póśniej w drugim, a kilka sekund póśniej obraca się w obu kierunkach.
Po tej czynności napęd powraca do swoich ustawień fabrycznych. Należy ponownie
wykonać czynności podane w rozdziale 2.
2/2
+ >>
6s 6s
6s max.
niebieski
brązowy
czarny
zielono/ ółt y
Możliwość zasilania na specjalną linię
Bezpiecznik 10 A
766 W
+ >>
6s
a
b
>>
0,5s
6s max.
PE
L
N
Wyłàcznik samoczynny 16 A
c d
>>
>>
3s
>>
3s
+ >>
3s
>>
3s
1226 W
+ >>
0,5s >3s
6s max.
>> >>
>7s
2s
7s
