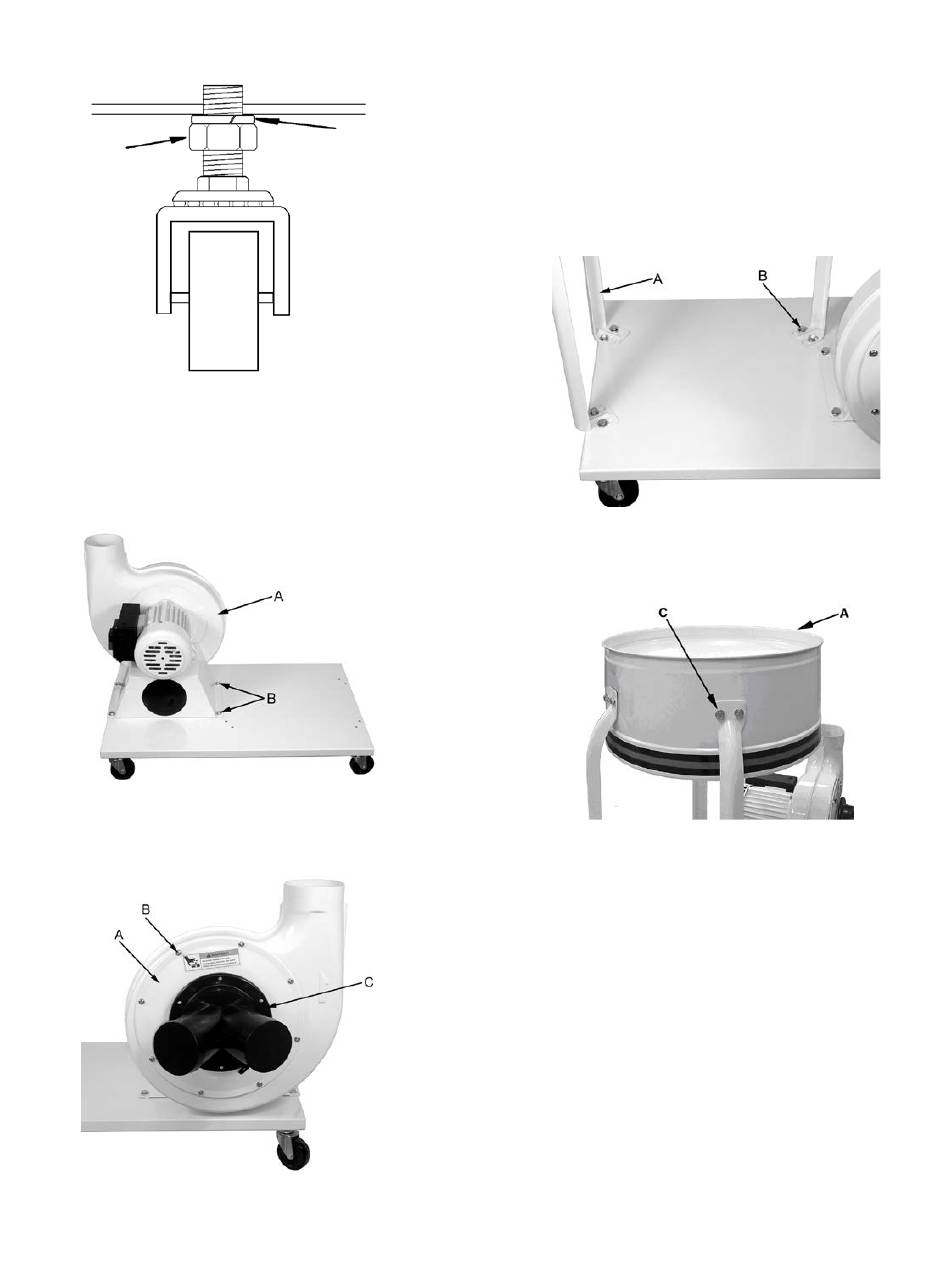

Fahreinrichtung Montage
Die 4 Lenkrollen mit Federring und Mutter an der
Unterseite der Bodenplatte anbringen (Fig 1)
Motor und Lüfter Montage
Befestigen Sie die Motor- Lüftereinheit (A) mit 4
Sechskantschrauben (B) und Scheiben an der Bodenplatte.
Befestigen Sie die Lüfterabdeckung (A, Fig 3) mit 8
Linsenkopfschrauben (B).
Fig 1
Fig 2
Fig 3
Befestigen Sie das Y-Stück (C) und sichern Sie es mit der
gelieferten Schraube.
Achtung:
Um eine Berührung mit dem rotierenden Lüfterrad zu
vermeiden sind nicht verwendete Absauganschlüsse immer
abzudecken.
Gehäuse Montage
Befestigen Sie die 3 Vertikalstreben (A, Fig 4) mit 6
Sechskantschrauben (B) und Scheiben auf der Bodenplatte.
Befestigen Sie das Gehäuse (A, Fig 5) mit 6
Sechskantschrauben (C).
Vortex Wirbelkegel Einbau:
Montieren Sie die Kegelhalterung (I, Fig 6) am Gehäuse mit
4 Sechskantschrauben (J) und Muttern.
Montieren Sie den Vortex Wirbelkegel (K) von unten mit
Sechskantschraube (H), Scheibe und Mutter.
Fig 4
Fig 5
