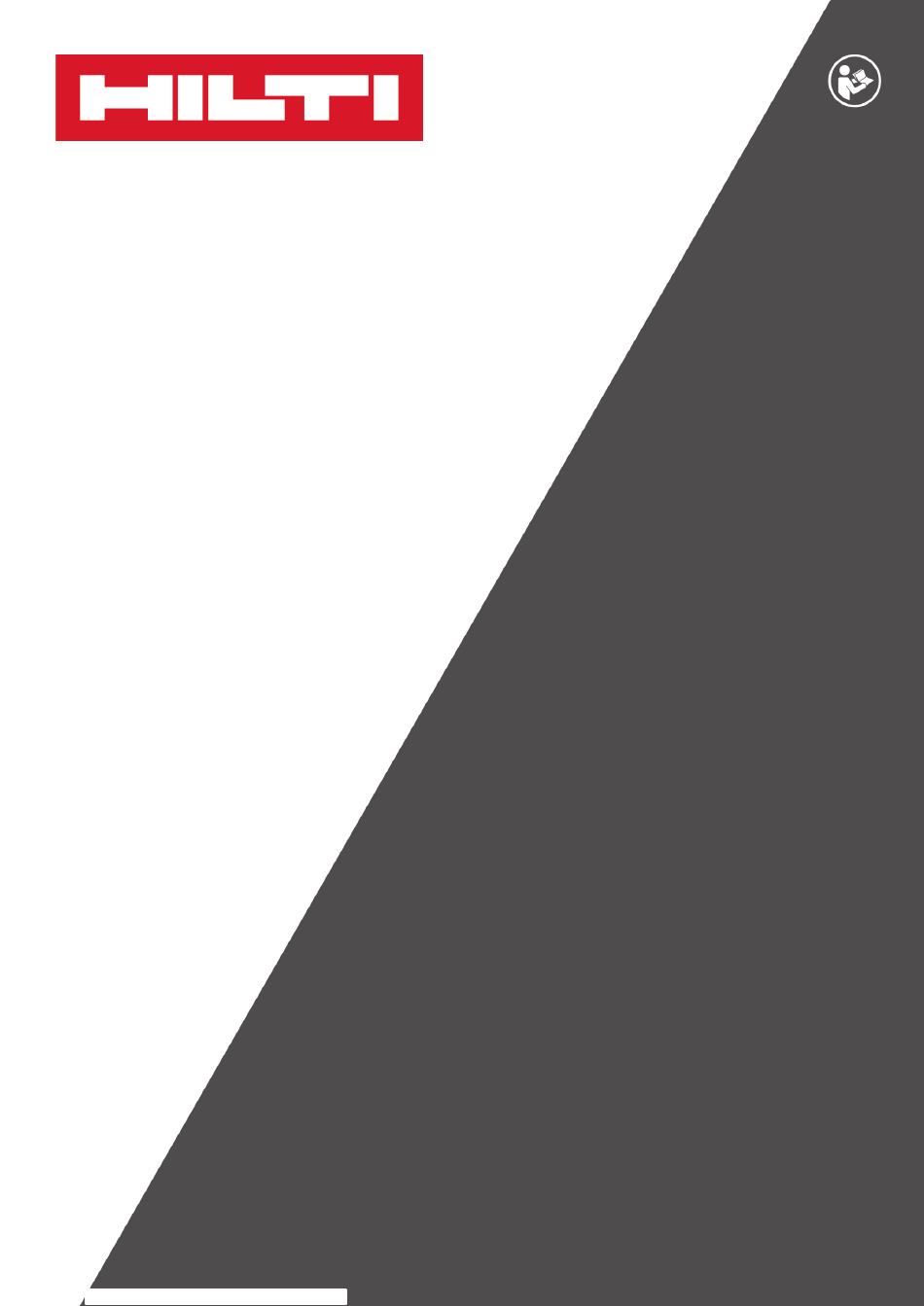

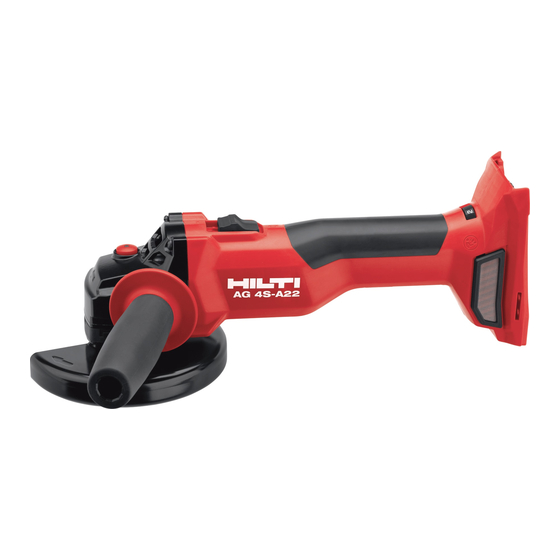

- Seite 1 AG 4S-A22 Deutsch Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 2 Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 3 AG 4S-A22 Original-Bedienungsanleitung Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 4 Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
-
Seite 5: Angaben Zur Dokumentation
Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter. -
Seite 6: Produktinformationen
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Sicherheitshinweise 2.1.1... - Seite 7 ▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Elektrische Sicherheit ▶ Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.
- Seite 8 nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. ▶ Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist.
- Seite 9 ▶ Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
- Seite 10 ▶ Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. ▶ Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.
- Seite 11 ▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Produkt an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie in diesem Fall immer ihren Hilti Service. Deutsch...
- Seite 12 Deutsch Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 13 Deutsch Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 14 Beschreibung Produktübersicht Deutsch Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 15 Lieferumfang Winkelschleifer, Seitenhandgriff, Standardschutzhaube, Vorderabdeckung, Spannflansch, Spannmutter, Spannschlüssel, Staubfilter, Bedienungsanleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder online unter: www.hilti.group. Das Gerät ist mit der elektronischen Schnellabschaltung ATC (Active Torque Control) ausgerüstet. Blockiert oder verklemmt sich das Einsatzwerkzeug, dreht sich das Gerät plötzlich unkontrolliert in die entgegengesetzte Richtung.
- Seite 16 Schutzhaube mit Vorderabdeckung Zum Schruppschleifen mit geraden Schruppschleifscheiben und zum Trennschleifen mit Trennschleifschei- ben bei der Bearbeitung von Metallwerkstoffen ist die Standardschutzhaube mit Vorderabdeckung zu ver- wenden. Staubhaube (Trennen) DC-EX 125/5" C Kompakthaube (Zubehör) Zum Trennschleifen von mineralischen Untergründen mit Diamanttrennschleifscheiben ist die Kompakthaube DC-EX 125/5"...
- Seite 17 Staubhaube (Schlitzen) DC-EX 125/5"M (Zubehör) Trennschleif- und Schlitzarbeiten auf mineralischen Untergründen mit Diamanttrennschleifscheiben dürfen nur mit einer Staubhaube ausgeführt werden. VORSICHT Das Bearbeiten von Metall ist mit dieser Haube verboten. Staubhaube (Schleifen) DG-EX 125/5" (Zubehör) Das Schleifsystem ist nur für gelegentliches Schleifen von mineralischen Untergründen mit Diamant- Topfscheiben geeignet.
-
Seite 18: Verbrauchsmaterial
H) Spannmutter für — — — — — Fiberscheibe Stützteller — — — — — Technische Daten AG 4S-A22125 Bemessungsspannung 21,6 V Bemessungsdrehzahl 8.500/min Maximaler Scheibendurchmesser 125 mm Deutsch Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01... - Seite 19 AG 4S-A22125 Gewicht nach EPTA-Procedure 01 3,1 kg Gewinde Antriebsspindel Spindellänge 22 mm Umgebungstemperatur bei Betrieb −17 ℃ … 60 ℃ Lagertemperatur −20 ℃ … 70 ℃ Technische Daten Spindellänge 22 mm Umgebungstemperatur bei Betrieb −17 ℃ … 60 ℃...
- Seite 20 Akku einsetzen VORSICHT Verletzungsgefahr durch Kurzschluss oder herunterfallenden Akku! ▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass die Kontakte des Akkus und die Kontakte am Produkt frei von Fremdkörpern sind. ▶ Stellen Sie sicher, dass der Akku immer korrekt einrastet. 1.
- Seite 21 6.5.3 Standardschutzhaube demontieren 1. Drücken Sie den Hauben-Entriegelungsknopf und drehen Sie die Schutzhaube bis sich die beiden Dreieck-Markierungen an der Schutzhaube und am Gerät gegenüberstehen. 2. Entnehmen Sie die Schutzhaube. Vorderabdeckung montieren oder demontieren Wenn mit der Vorderabdeckung gearbeitet wird, dann wird sie auf die Schutzhaube gesteckt. 1.
- Seite 22 6.7.1 Einsatzwerkzeug montieren 1. Entfernen Sie den Akku. → Seite 16 2. Prüfen Sie, ob der O-Ring im Spannflansch vorhanden und unbeschädigt ist. Ergebnis Der O-Ring ist beschädigt. Es ist kein O-Ring im Spannflansch. ▶ Setzen Sie einen neuen Spannflansch mit O-Ring ein. 3.
- Seite 23 1. Entfernen Sie den Akku. → Seite 16 2. Prüfen Sie, ob der O-Ring im Spannflansch vorhanden und unbeschädigt ist. Ergebnis Der O-Ring ist beschädigt. Es ist kein O-Ring im Spannflansch. ▶ Setzen Sie einen neuen Spannflansch mit O-Ring ein. 3.
- Seite 24 6.7.5 Bohrkrone montieren 1. Entfernen Sie den Akku. → Seite 16 2. Montieren Sie den Seitenhandgriff. → Seite 16 3. Montieren Sie die Standardschutzhaube. 4. Setzen Sie die Bohrkrone auf und schrauben Sie sie handfest an. 5. Drücken Sie den Spindel-Arretierknopf und halten Sie ihn gedrückt. 6.
-
Seite 25: Bedienung
6.7.7 Fiberscheibe montieren 1. Entfernen Sie den Akku. → Seite 16 2. Montieren Sie den Seitenhandgriff. → Seite 16 3. Montieren Sie die Standardschutzhaube. 4. Setzen Sie den Stützteller und die Fiberscheibe auf und schrauben Sie die Spannmutter fest. 5. Drücken Sie den Spindel-Arretierknopf und halten Sie ihn gedrückt. 6. -
Seite 26: Pflege Und Instandhaltung
Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Produkt nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen. -
Seite 27: Herstellergewährleistung
▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen. - Seite 28 Deutsch Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 29 Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 30 Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 31 Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
- Seite 32 Hilti = registered trademark of Hilti Corp., Schaan 20190326 Printed: 16.04.2019 | Doc-Nr: PUB / 5476777 / 000 / 01...
