4

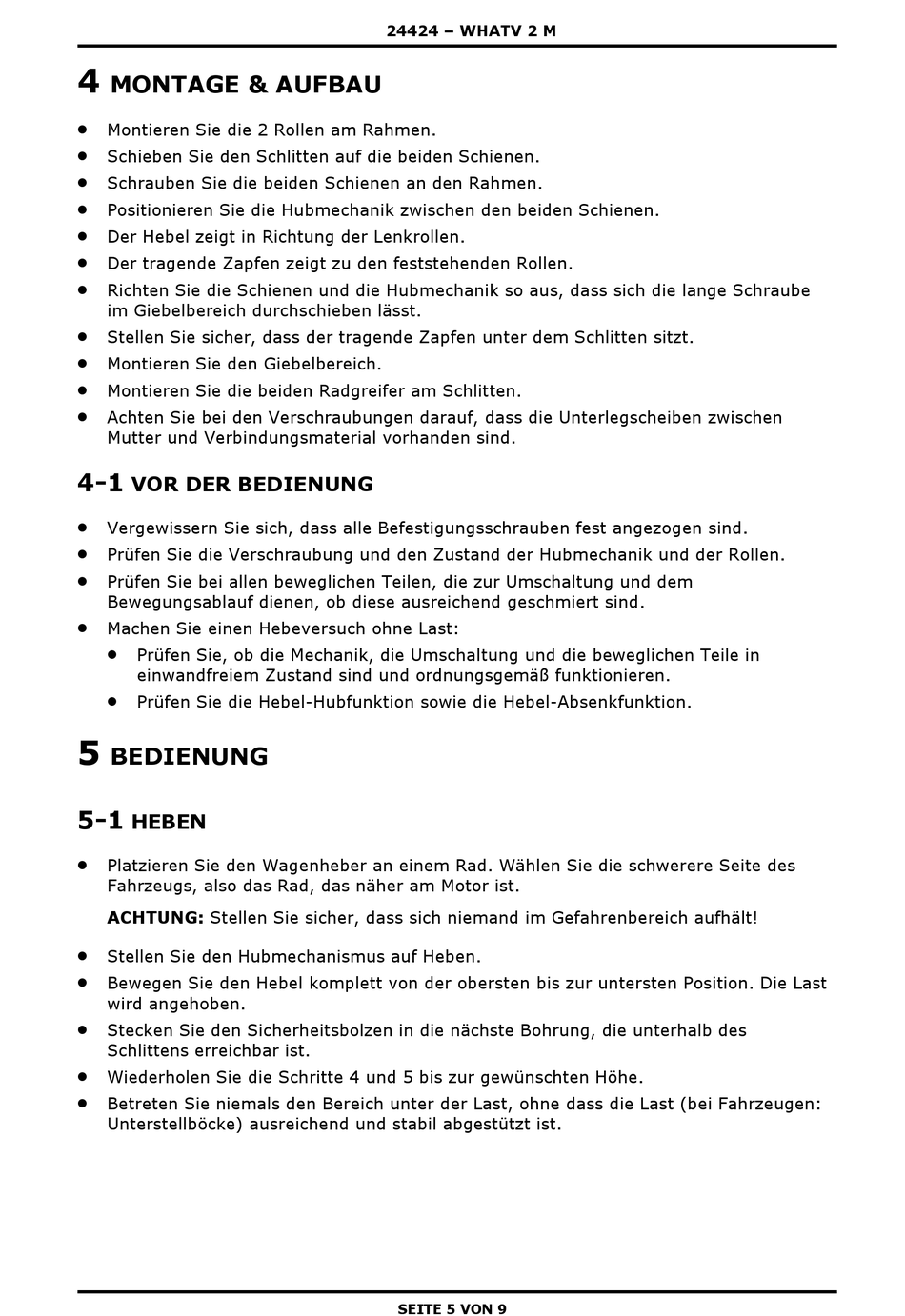

MONTAGE & AUFBAU

Montieren Sie die 2 Rollen am Rahmen.

Schieben Sie den Schlitten auf die beiden Schienen.

Schrauben Sie die beiden Schienen an den Rahmen.

Positionieren Sie die Hubmechanik zwischen den beiden Schienen.

Der Hebel zeigt in Richtung der Lenkrollen.

Der tragende Zapfen zeigt zu den feststehenden Rollen.

Richten Sie die Schienen und die Hubmechanik so aus, dass sich die lange Schraube
im Giebelbereich durchschieben lässt.

Stellen Sie sicher, dass der tragende Zapfen unter dem Schlitten sitzt.

Montieren Sie den Giebelbereich.

Montieren Sie die beiden Radgreifer am Schlitten.

Achten Sie bei den Verschraubungen darauf, dass die Unterlegscheiben zwischen
Mutter und Verbindungsmaterial vorhanden sind.
4-1

VOR DER BEDIENUNG


Vergewissern Sie sich, dass alle Befestigungsschrauben fest angezogen sind.

Prüfen Sie die Verschraubung und den Zustand der Hubmechanik und der Rollen.

Prüfen Sie bei allen beweglichen Teilen, die zur Umschaltung und dem
Bewegungsablauf dienen, ob diese ausreichend geschmiert sind.

Machen Sie einen Hebeversuch ohne Last:

Prüfen Sie, ob die Mechanik, die Umschaltung und die beweglichen Teile in
einwandfreiem Zustand sind und ordnungsgemäß funktionieren.

Prüfen Sie die Hebel-Hubfunktion sowie die Hebel-Absenkfunktion.
5

BEDIENUNG

5-1

HEBEN


Platzieren Sie den Wagenheber an einem Rad. Wählen Sie die schwerere Seite des
Fahrzeugs, also das Rad, das näher am Motor ist.
ACHTUNG: Stellen Sie sicher, dass sich niemand im Gefahrenbereich aufhält!

Stellen Sie den Hubmechanismus auf Heben.

Bewegen Sie den Hebel komplett von der obersten bis zur untersten Position. Die Last
wird angehoben.

Stecken Sie den Sicherheitsbolzen in die nächste Bohrung, die unterhalb des
Schlittens erreichbar ist.

Wiederholen Sie die Schritte 4 und 5 bis zur gewünschten Höhe.

Betreten Sie niemals den Bereich unter der Last, ohne dass die Last (bei Fahrzeugen:
Unterstellböcke) ausreichend und stabil abgestützt ist.
24424 – WHATV 2 M
SEITE 5 VON 9
