2

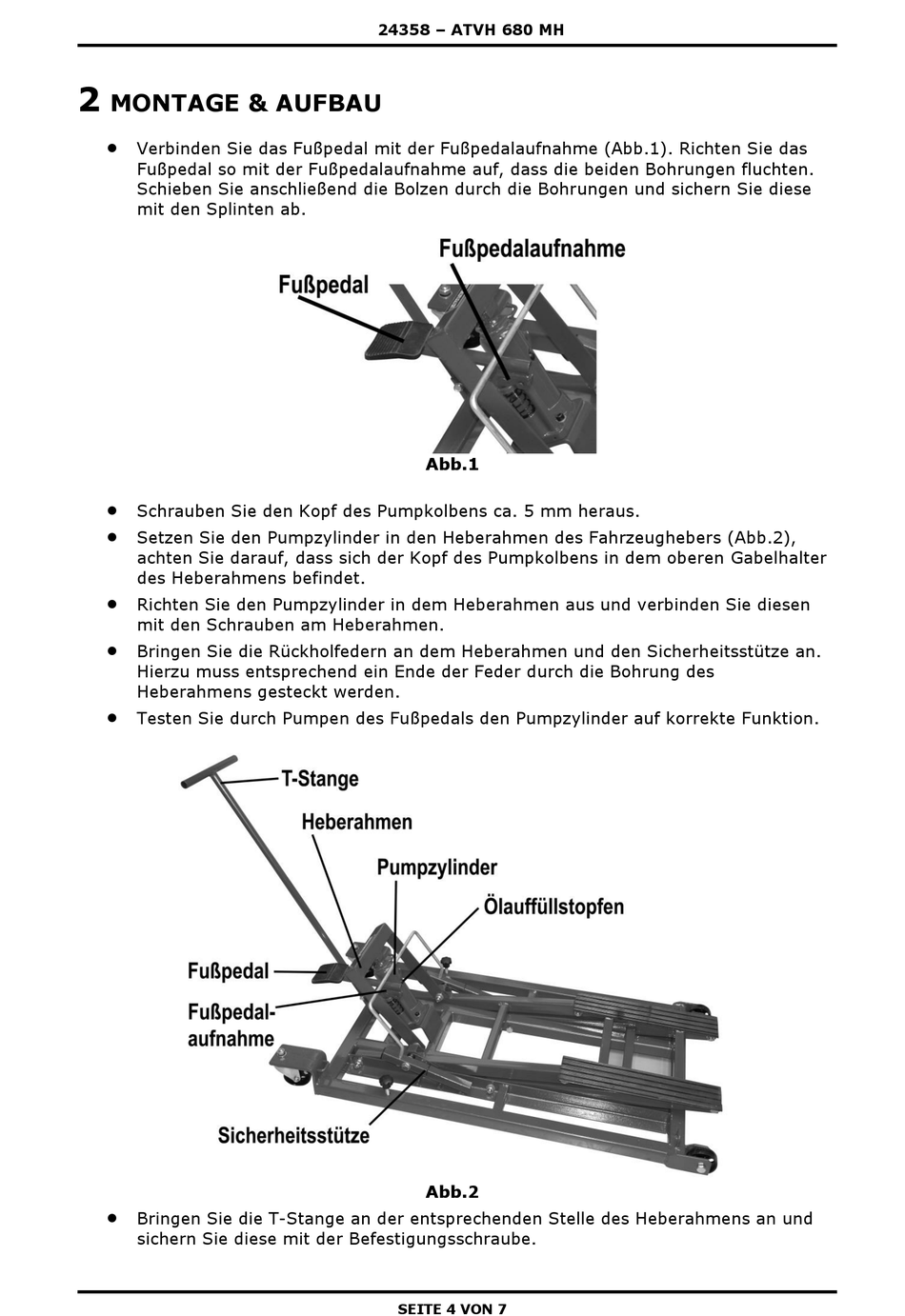

MONTAGE & AUFBAU
Verbinden Sie das Fußpedal mit der Fußpedalaufnahme (Abb.1). Richten Sie das
Fußpedal so mit der Fußpedalaufnahme auf, dass die beiden Bohrungen fluchten.
Schieben Sie anschließend die Bolzen durch die Bohrungen und sichern Sie diese
mit den Splinten ab.
Schrauben Sie den Kopf des Pumpkolbens ca. 5 mm heraus.
Setzen Sie den Pumpzylinder in den Heberahmen des Fahrzeughebers (Abb.2),
achten Sie darauf, dass sich der Kopf des Pumpkolbens in dem oberen Gabelhalter
des Heberahmens befindet.
Richten Sie den Pumpzylinder in dem Heberahmen aus und verbinden Sie diesen
mit den Schrauben am Heberahmen.
Bringen Sie die Rückholfedern an dem Heberahmen und den Sicherheitsstütze an.
Hierzu muss entsprechend ein Ende der Feder durch die Bohrung des
Heberahmens gesteckt werden.
Testen Sie durch Pumpen des Fußpedals den Pumpzylinder auf korrekte Funktion.
Bringen Sie die T-Stange an der entsprechenden Stelle des Heberahmens an und
sichern Sie diese mit der Befestigungsschraube.
24358 – ATVH 680 MH
Abb.1
Abb.2
SEITE 4 VON 7
