Betriebsanleitung Termix VMTD-F-B
4.0 Montage
4.1 Montage
Die Installation muss den lokalen Normen und Richtlinien und dem
aktuellen Stand der Technik entsprechen.
Fernwärme (FW): In den folgenden Abschnitten bezeichnet der
Begriff Fernwärme die Wärmequelle, die die Fernwärmestationen
versorgt. Eine Vielzahl von Energiequellen, wie z. B. Öl, Gas oder
Solarenergie, kann als Hauptenergiequelle für Unterstationen
von Danfoss verwendet werden. Zur Vereinfachung bezeichnet
Fernwärme die Hauptenergiequelle.

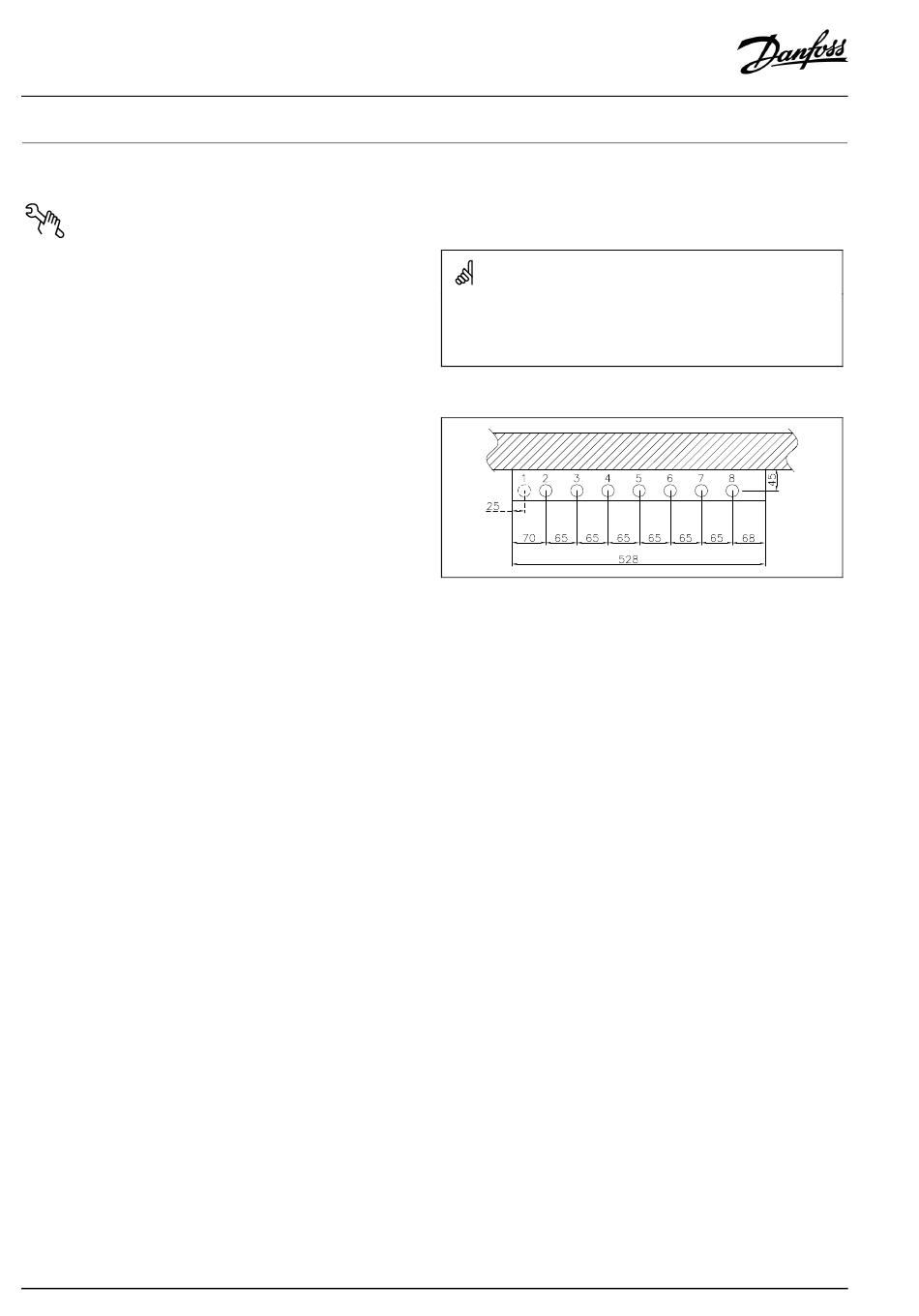

Anschlüsse:
1. Warmwasserzirkulation (WWZ) (optional)
2. Fernwärme, Vorlauf (FVL)
3. Fernwärme, Rücklauf (FRL)
4. Kaltwasserversorgung
5. Trinkwasser, kalt (KW)
6. Trinkwarmwasser (TWW)
7. Heizungs-Vorlauf (HVL)
8. Heizungs-Rücklauf (HRL)
Anschlussgrößen:
FW + HE:
G ¾" (IG)
G ¾" (IG)
KW + TWW:
Abmessungen (mm):
Ohne Abdeckung:
H 710 x B 528 x T 150
Mit Abdeckung (wandhängende Ausführung):
H 800 x B 540 x T 190
Mit Abdeckung (Unterputzausführung):
H 915–980 x B 610 x T 150
Gewicht (ca.): 20 kg
6 | © Danfoss | 2019.04
Nur autorisierte Fachkräfte
Aufbau, Inbetriebnahme und Wartungsarbeiten dürfen nur von
qualifizierten und autorisierten Fachleuten durchgeführt werden.
Die Platzierung der Rohre kann von der Zeichnung abweichen. Bitte
beachten Sie die Markierungen auf der Fernwärmestation.
VI.CW.C5.03 / LTY40110
