Betriebsanleitung Termix VMTD-F-B

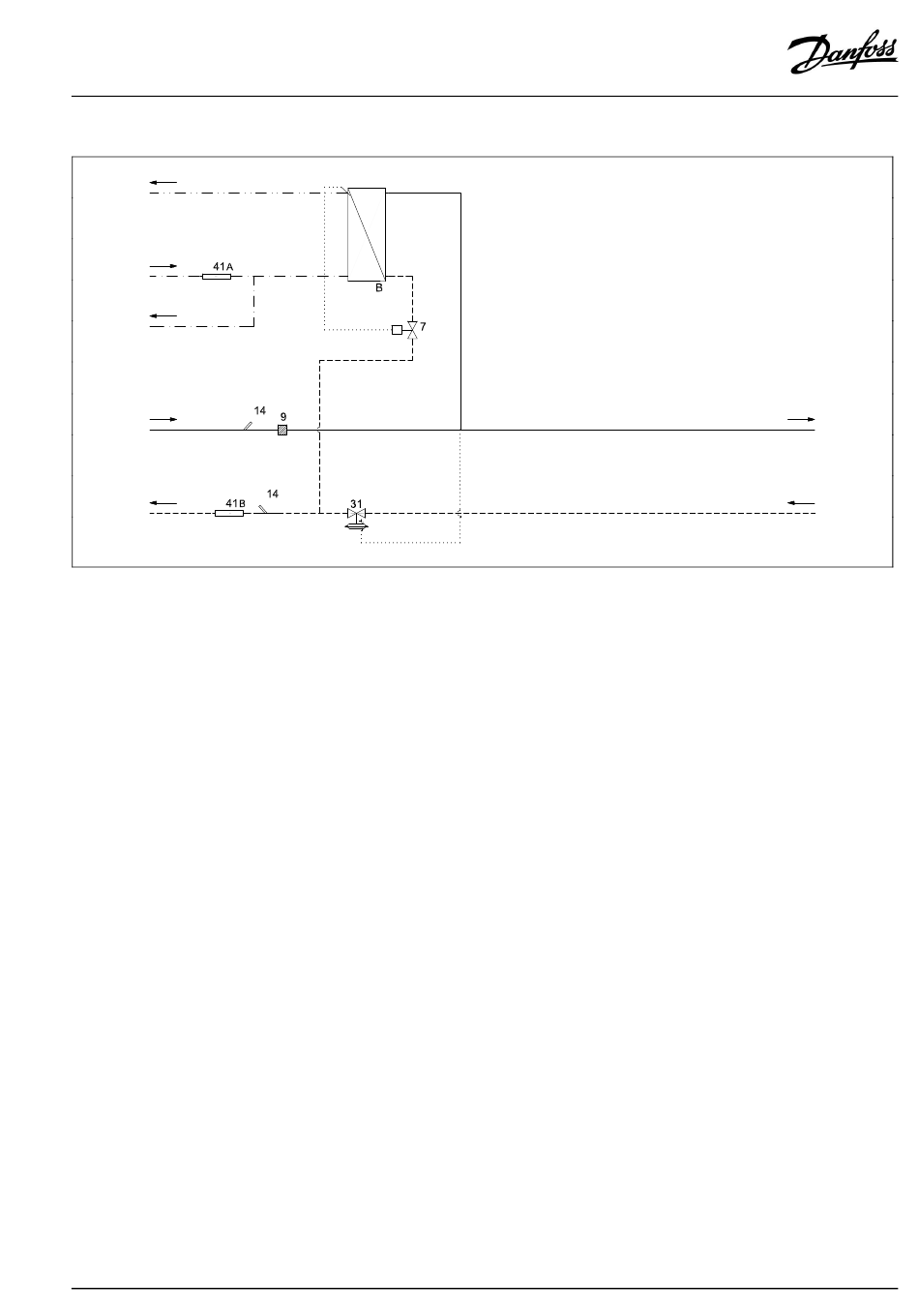

5.2 Schematische Darstellung
TWW
KWH
KW
FVL
FRL
Ihre Fernwärmestation kann optisch von der schematischen Darstellung abweichen.
Schematische Darstellung
B Wärmeübertrager TWW
7
TWW-Temperaturregler
9
Schmutzfänger
14 Fühlertasche, Wärmemengenzähler
TWW:
Trinkwasser, warm
KWH:
Kaltwasserversorgung
KW:
Trinkwasser, kalt
FVL:
Fernwärme-Vorlauf
FRL:
Fernwärme-Rücklauf
HVL:
Heizungs-Vorlauf
HRL:
Heizungs-Rücklauf
5.2.1 Technische Daten
Technische Daten
Nenndruck:
Max. Versorgungstemperatur:
Min. statischer Druck des kalten
Trinkwassers:
Hartlötwerkstoff (HEX):
Wärmetauscher-Prüfdruck:
Geräuschpegel:
VI.CW.C5.03 / LTY40110
31
Differenzdruckregler
41A Passstück, Kaltwasserversorgung
41B Passstück, Wärmemengenzähler
PN 10 (PN-16-Versionen sind auf Anfrage erhältlich.)
100 °C
0,5 bar
Kupfer
30 bar
≤ 55 dB
HVL
HRL
