Bedienungsanleitung
Inhaltsverzeichnis
DEN-GT

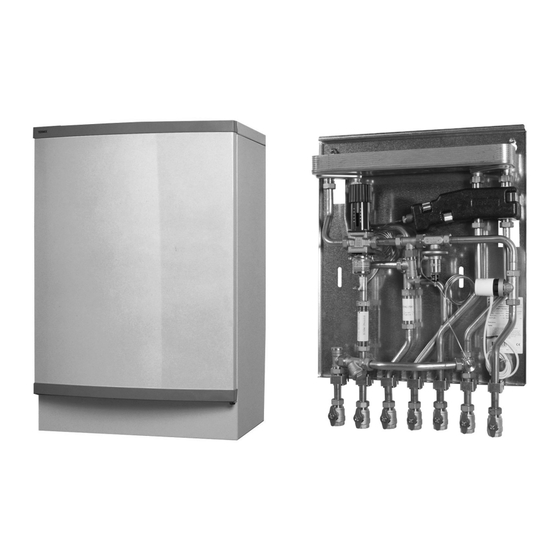

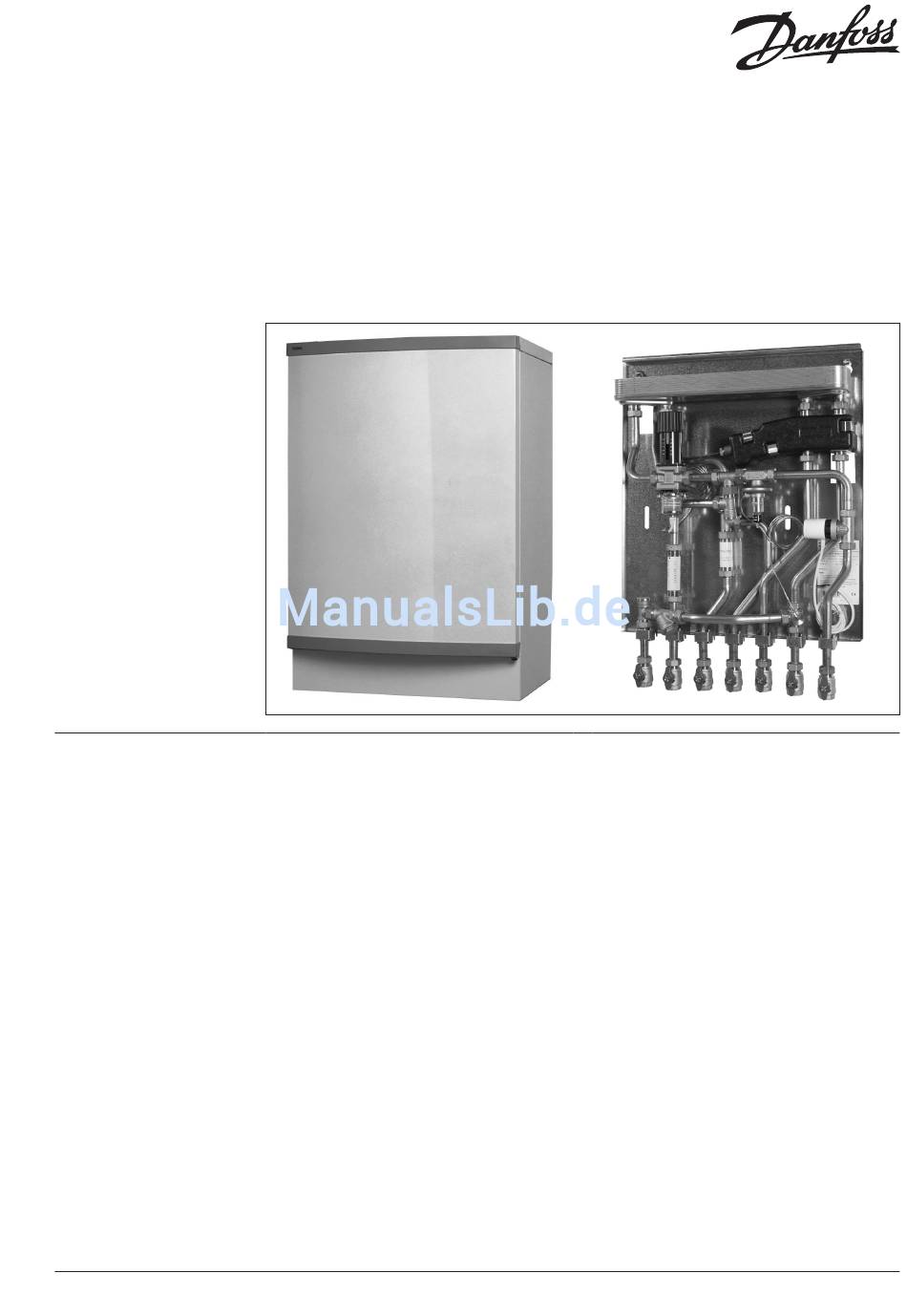

Termix VMTD-F-B
Fernwärmestation für
direkte Heizung und
Trinkwassererwärmung
im Durchfluss
Konformitätserklärung ................................... 2
Sicherheitshinweise ......................................... 3
Lagerung ........................................................... 3
Entsorgung ....................................................... 3
Montage ............................................................ 4
Leitungsanschlüsse ............................................ 5
Elektrischer Anschluss ........................................ 5
Befüllen, Einschalten .......................................... 5
Aufbau ............................................................... 6
Schaltplan (Beispiel) ........................................ 6
Steuerung ......................................................... 7
Wartung ............................................................ 9
Problemlösung Trinkwassererwärmung ..... 10
Problemlösung Heizung ............................... 11
VI.CW.C1.03 / LTY40110
© Danfoss 04/2011
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss Termix VMTD-F-B
Inhaltszusammenfassung für Danfoss Termix VMTD-F-B
-
Seite 1: Inhaltsverzeichnis
Termix VMTD-F-B Bedienungsanleitung Fernwärmestation für direkte Heizung und Trinkwassererwärmung im Durchfluss Inhaltsverzeichnis Konformitätserklärung ........2 Sicherheitshinweise ......... 3 Lagerung ............3 Entsorgung ............3 Montage ............4 Leitungsanschlüsse ..........5 Elektrischer Anschluss ........5 Befüllen, Einschalten .......... 5 Aufbau ............... 6 Schaltplan (Beispiel) ........ -
