2 Bestimmungsgemäßer Gebrauch
Das Gerät ist für das Öffnen und Schließen von Schwing- und Sektional-Garagentoren im Privatbereich bestimmt. Das Gerät ist nicht für den
gewerblichen Einsatz, sondern ausschliesslich zur Verwendung an privaten Garagentoren, die für einen Einzelhaushalt bestimmt sind, vorgese-
hen und geeignet. Jede nicht bestimmungsgemäße Verwendung des Antriebs birgt erhebliche Unfallgefahren. Der Hersteller übernimmt keine
Haftung für nicht bestimmungsgemäßen Gebrauch.

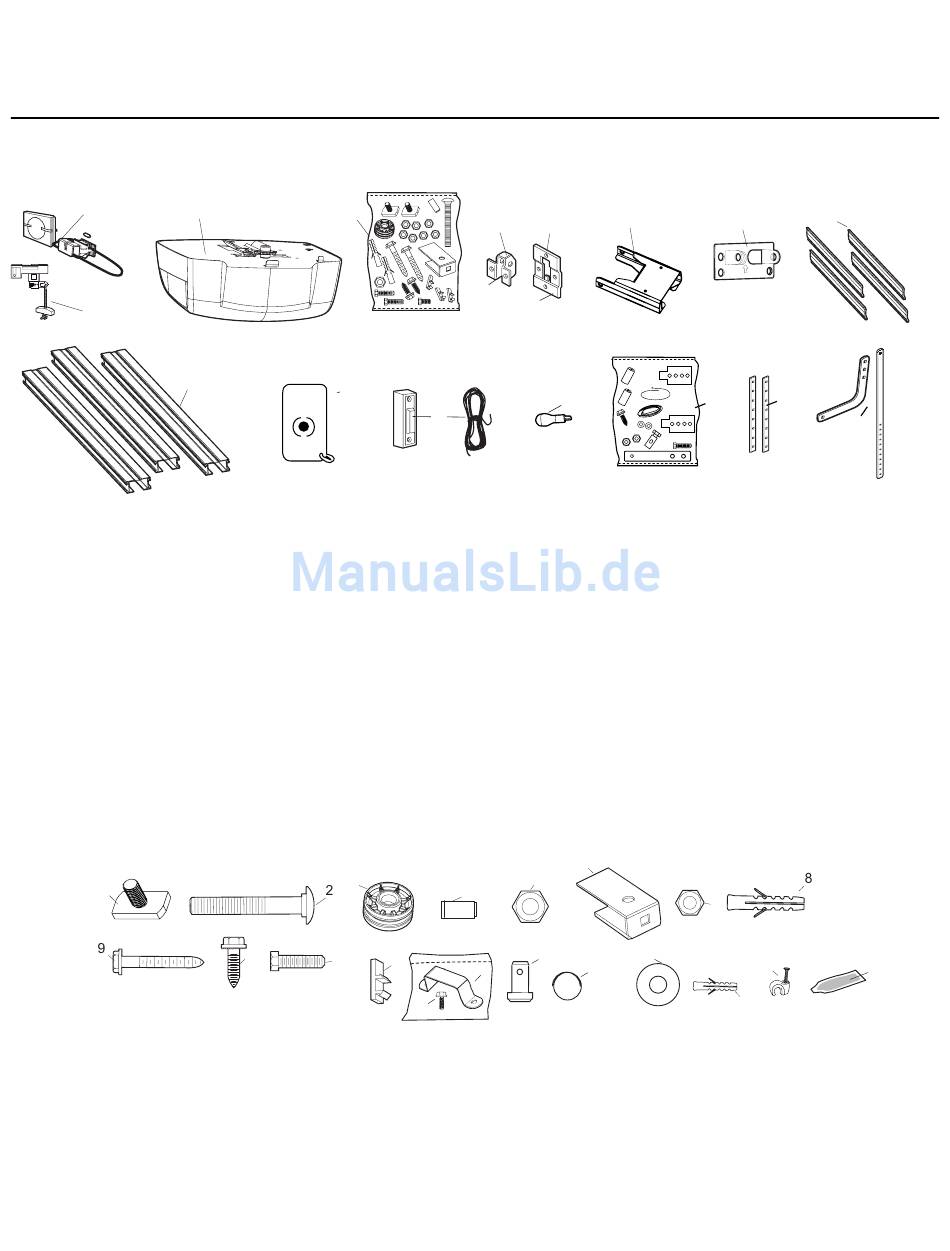

3 Lieferumfang
Prüfen Sie bitte vor der Montage die Vollständigkeit der mitgelieferten Teile.
Hinweis: Die Nummerierung gilt nur für das entsprechende Kapitel.
1.A
04665
04666
1.B
8
06765
Teileübersicht:
1. A Laufwagen Innenteil mit Kette und Führungskabel (1)
1. B Laufwagen Außenteil mit Seilzug (1)
2. Antriebseinheit mit Anschlusskabel und Endschalter (1)
3. Beutel mit Befestigungsmaterial (siehe unten) (1)
4. A Torbefestigung (1)
4. B Torbefestigung Verstärkungsplatte (1)
5. Schienenendstück (1)
6. Sturzbefestigung (1)
7. Schienenstreben (4)
8. Schienen (3)
9. Handsender mit Batterien (2)
10. Wandtaster + Klingeldraht (zweiadrig) ca. 8 m
11. Glühbirne (in der Antriebseinheit enthalten) (1)
12. Beutel mit Zubehör für Notentriegelung (siehe rechts) (1)
13. Deckenbefestigung (2)
14. Torarm mit Schubstangen, gerade (1), gebogen (1)
1
Beutel mit Befestigungsmaterial
1. Plattenkopfschraube 6 mm (2)
2. Flachrundkopfschraube 8 mm (1)
3. Kabelumlenkrolle (1)
4. Stift (1)
5. Sicherheitsmutter 8 mm (1)
6. Befestigung für Kabelumlenkrolle (1)
7. Sicherheitsmutter 6 mm (6)
8. Dübel 8 mm (4)
9. Sechskantholzschraube 6 x 50 mm (4)
10. Selbstschneidende Schraube 6 x 20 mm (4)
2
3
04765-02
9
HE4331
3
10
11
4.B
4.A
08660DR
08660AD
03465B
11
10
041A0079
HE75
Beutel mit Zubehör für Notentriegelung
Stahlseil (1)
Kabel (1)
Endkappen (2)
Adapterplatten (2)
selbstschneidende Schrauben 6 x 20 mm (2)
Zahnscheiben 6 mm (2)
Sechskantschrauben M4 x 20 mm mit je einer Unterlegscheibe,
Zahnscheibe und Mutter (2)
Seilklemme (1)
Griffverlängerung (1)
Kabelbinder (2)
5
4
15
12
14
13
11. Sechskantschraube 6 x 25 mm (4)
12. Clips (3)
13. Sechskantschraube M5 x 11 mm (2)
14. Bügel für C-Schiene (1)
15. Lastösenbolzen (2)
16. Ringbefestigung (2)
17. Unterlegscheibe (groß) (1)
18. Dübel 5 mm (2)
19. Kabelschelle (10)
20. Schienenfett (1)
3/20
5
6
09660S
09660B
12
178B72
HE1702
6
7
17
19
16
18
7
05765
13
14
178B70
178B71
20
