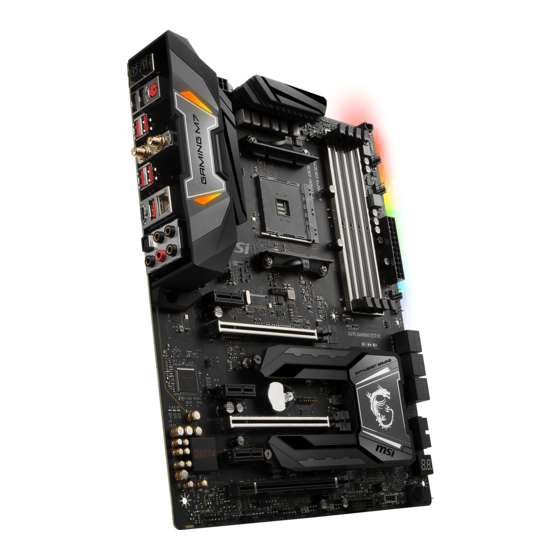

MSI X470 GAMING M7 AC Kurzanleitung
Vorschau ausblenden Andere Handbücher für X470 GAMING M7 AC:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quick Start
Thank you for purchasing the MSI
X470 GAMING M7 AC
®
motherboard. This Quick Start section provides demonstration
diagrams about how to install your computer. Some of the
installations also provide video demonstrations. Please link to the
URL to watch it with the web browser on your phone or tablet. You
may have even link to the URL by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI
X470 GAMING M7 AC
Motherboard gewählt
®
haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur
Installation Ihres Computers. Manche Installationen bieten auch
die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d' avoir choisi la carte mère MSI
X470 GAMING M7
AC.
®
Ce manuel fournit une rapide présentation avec des illustrations
explicatives qui vous aideront à assembler votre ordinateur. Des
tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur
le lien fourni pour regarder la vidéo sur votre téléphone ou votre
tablette. Vous pouvez également accéder au lien en scannant le QR
code qui lui est associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI
X470
®
AC. В этом разделе представлена информация,
GAMING M7
которая поможет вам при сборке комьютера. Для некоторых
этапов сборки имеются видеоинструкции. Для просмотра
видео, необходимо открыть соответствующую ссылку в
веб-браузере на вашем телефоне или планшете. Вы также
можете выполнить переход по ссылке, путем сканирования
QR-кода.
I
Quick Start
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI X470 GAMING M7 AC

  • Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’ avoir choisi la carte mère MSI X470 GAMING M7 ® Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
  • Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора https://youtu.be/Xv89nhFk1vc CPU_FAN1 Quick Start...
  • Seite 3 If you are installing the screw-type CPU heatsink, please follow the figure below to remove the retention module first and then install the heatsink. Wenn Sie einen CPU-Kühler mit Schraubenbefestigung einsetzen, folgen Sie bitte den Anweisungen unten um das Retention-Modul zu entfernen und den Kühler zu installieren.
  • Seite 11: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания

    Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
  • Seite 12 NOTE Quick Start...
  • Seite 115 Inhalt Sicherheitshinweis ....................3 Spezifikationen ...................... 4 JCORSAIR1 Anschluss-Spezifikationen ............... 10 Rückseite E/A ...................... 11 LAN Port LED Zustandstabelle ................11 Konfiguration der Audioanschlüsse ..............11 Realtek HD Audio Manager .................. 12 Antennen installieren ................... 14 Übersicht der Komponenten ................15 CPU Sockel ......................
  • Seite 116 Boot-Phasen ......................36 Debug-Code-LED-Tabelle ..................36 ACPI Status-Codes ....................38 BIOS-Setup ......................39 Öffnen des BIOS Setups..................39 Reset des BIOS ..................... 40 Aktualisierung des BIOS ..................40 EZ Modus ......................42 Erweiterter Modus ....................44 OC Menü........................ 45 Softwarebeschreibung ..................51 Installation von Windows 10 ................
  • Seite 117: Sicherheitshinweis

    Sicherheitshinweis y Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. y Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 118: Spezifikationen

    Prozessoren unterstützen bis zu 2400 MHz. Die ™ unterstützende Frequenz des Speichers ist unterschiedlich je nach dem installierten Prozessor. Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com. y 2x PCIe 3.0 x16-Steckplätze (PCIE_2, PCIE_4) ƒ Ryzen Desktop-Prozessoren unterstützen x16/x0, x8/ ™...
  • Seite 119: Wireless Lan & Bluetooth

    Fortsetzung der vorherigen Seite Intel Dualband Wireless-AC 8265 Karte ® y Das Wireless-Modul ist im M2_3 (M.2 Key E) Steckplatz vorinstalliert. Wireless LAN & y Unterstützt Wi-Fi 802.11 a/b/g/n/ac, Dualband (2,4 GHz, 5 Bluetooth ® GHz) mit Datenraten von bis zu 867 Mbps. y Unterstützt einen Dual-Modus Bluetooth 2.1, 2.1+EDR, ®...
  • Seite 120 Fortsetzung der vorherigen Seite y ASMedia ASM1143 Chipsatz ® ƒ 1x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Typ-C Anschluss steht durch die internen USB Anschluss zur Verfügung y AMD X470 Chipsatz ® ƒ 1x USB 3.1 Gen2 (SuperSpeed USB 10Gbps) Typ-C Anschluss an der rückseitigen Anschlussleiste ƒ...
  • Seite 121: Interne Anschlüsse

    Fortsetzung der vorherigen Seite y 1x 24-poliger ATX 12 V Stromanschluss y 2x 8-polige ATX 12 V Stromanschlüsse y 6x SATA 6Gb/s Anschlüsse y 2x USB 2.0 Anschlüsse (unterstützt zusätzliche 4 USB 2.0 -Ports) y 2x USB 3.1 Gen1 Anschlüsse (unterstützt zusätzliche 4 USB 3.1 Gen1-Ports) y 1x USB 3.1 Gen2 Anschluss (unterstützt zusätzliche 1 USB 3.1 Gen2 Typ-C Port)
  • Seite 122 SMART TOOL y Nahimic Audio y Open Broadcaster Software (OBS) y Norton Internet Security Solution ™ y Google Chrome , Google Toolbar, Google Drive ™ y Killer Control Center y CPU-Z MSI GAMING Fortsetzung auf der nächsten Seite Spezifikationen...
  • Seite 123: Besondere Funktionen

    Fortsetzung der vorherigen Seite y Audio ƒ Audio Boost 4 ƒ Voice Boost ƒ Nahimic 2.5 y Netzwerk ƒ GAMING LAN mit Killer LAN Manager ƒ Intel WiFi y Speicherung ƒ Twin Turbo M.2 y Lüfter ƒ Pump-Lüfter ƒ Smart-Lüftersteuerung y LED ƒ...
  • Seite 124: Jcorsair1 Anschluss-Spezifikationen

    Fortsetzung der vorherigen Seite y Stabilität ƒ 7000+ Quality Test y VR ƒ VR Ready y Gamer-Erfahrungen ƒ RAMDisk Besondere Funktionen ƒ GAMING HOTKEY y BIOS ƒ Click BIOS 5 ƒ BIOS FLASHBACK+ y Zertifizierung ƒ GAMING Certified JCORSAIR1 Anschluss-Spezifikationen Unterstützung von CORSAIR RGB-Produkten Maximale Verbindung Lighting PRO RGB LED Streifen...
  • Seite 125: Rückseite E/A

    Rückseite E/A Wi-Fi Antennen- Audioanschlüsse anschlüsse PS/2 Clear CMOS USB 2.0 BIOS Optischer S/PDIF- USB 3.1 Gen2 FLASHBACK+ Ausgang USB 3.1 Gen1 USB 3.1 Gen2 Typ-C USB 2.0/ BIOS FLASHBACK+ Anschluss y Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste “Clear CMOS”...
  • Seite 126: Realtek Hd Audio Manager

    Realtek HD Audio Manager Nach der Installation des Realtek HD Audio-Treibers, wird das Symbol Realtek HD Audio Manager in der Taskleiste angezeigt. Klicken Sie doppelt auf dieses Symbol, um das Programm zu starten. Geräteauswahl Erweiterte Einstellungen Verbindungs- status Optimierungen Lautstärke Anschlüsse Profil y Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle.
  • Seite 127: Audiobuchsen Für Den Anschluss Von Einem Kopfhörer Und Mikrofon

    Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
  • Seite 128: Antennen Installieren

    Antennen installieren 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus. Rückseite E/A...
  • Seite 129: Übersicht Der Komponenten

    Übersicht der Komponenten DIMMB1 DIMMA2 DIMMB2 DIMMA1 SYS_FAN1 JRGB2 JCORSAIR1 CPU_PWR2 CPU_FAN1 CPU_PWR1 CPU Sockel PUMP_FAN1 SYS_FAN4 ATX_PWR1 SYS_FAN3 PCI_E1 PCI_E2 SATA▼5▲6 M2_1 SATA▼1▲2 JCI1 JBAT1 SATA▼3▲4 PCI_E3 JTPM1 PCI_E4 JUSB4 M2_2 PCI_E5 PCI_E6 JAUD1 JRAINBOW1 JFP1 JRGB1 RESET1 JFP2 JUSB1 SYS_FAN2 POWER1...
  • Seite 130: Cpu Sockel

    Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Seite 131: Oc1: Game Boost Drehschalter

    OC1: GAME BOOST Drehschalter Mit diesem Drehschalter können Sie eine Stufe von Number 0 (Standard) zu Number 11 (Extremwert) auswählen, um die Prozessoren zu übertaken. Die Spannung und Frequenz des CPUs wird dementsprechend automatisch angepasst, nachdem Sie Ihren Computer einschalten. GAME BOOST Drehschalter GAME BOOST Drehschalter verwenden Zum Einrichten des GAME BOOST Drehschalters befolgen Sie folgende Schritte:...
  • Seite 132 3. Drehen Sie den GAME BOOST Drehschalter auf 0 und schalten Sie den PC ein. Die Konfigurationsparameter werden auf die Normalwerte zurückgesetzt. Wichtig Sie können auch die GAME-Boost-Funktion im BIOS-Setup oder mit der MSI COMMAND CENTER-Software steuern. Nach Aktivierung der GAME BOOST Funktion lassen Sie die Einstellungen im BIOS >...
  • Seite 133: Dimm Steckplätze

    CPU und den installierten Geräten. Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/ Speicher-Controller mit einer niedrigeren Frequenz unter dem Standardzustand arbeiten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com. Übersicht der Komponenten...
  • Seite 134: Pci_E1~6: Pcie Erweiterungssteckplätze

    PCI_E1~6: PCIe Erweiterungssteckplätze PCI_E1: PCIe 2.0 x1 PCI_E2: PCIe 3.0 x16*/ PCIe 3.0 x8** PCI_E3: PCIe 2.0 x1 PCI_E4: PCIe 3.0 x8*/ nicht verfügbar** PCI_E5: PCIe 2.0 x1 PCI_E6: PCIe 2.0 x4 * Für Ryzen Desktop-Prozessoren ™ ** Für Ryzen Desktop-Prozessoren mit Radeon Vega Grafikkarte &...
  • Seite 135 Tabelle der PCIe Bandbreiten Für Ryzen Desktop-Prozessoren ™ Steckplatz Einzel 2-Wege PCI_E1 (PCH) Gen 2.0 x 1 Gen 2.0 x 1 PCI_E2 (CPU) Gen 3.0 x 16* Gen 3.0 x 8* ─ ─ PCI_E3 (PCH) Gen 2.0 x 1 Gen 2.0 x 1 ─...
  • Seite 136 Einbau von SLI-Grafikkarten Stellen Sie eine ausreichende Stromversorgung für SLI-Konfigurationen sicher. Die notwendigen Informationen können Sie aus dem Handbuch Ihrer Grafikkarte entnehmen. Installation der SLI-Grafikkarten: 1. Schalten Sie Ihren Computer aus und ziehen Sie die Kabel ab. Installieren Sie Ihre Grafikkarten im PCI_E2 und PCI_E4 Slot.
  • Seite 137: M2_1~2: M.2 Steckplätze (Key M)

    M2_1~2: M.2 Steckplätze (Key M) Wichtig Der SATA3 Steckplatz wird nicht zur Verfügung, wenn Sie eine SATA M.2 SSD im M2_2 SATA M.2 SSD in M2_2- Steckplatz installieren. Der PCI_E6 Steckplatz wird nicht zur Verfügung, wenn Sie eine PCIe M.2 SSD im M2_2-Steckplatz installieren. M2_1 Der M2_1 Steckplatz unterstützt nur den PCIe Modus.
  • Seite 138: Sata1~6: Sata 6Gb/S Anschlüsse

    SATA1~6: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA6 SATA5 SATA2 SATA1 SATA4 SATA3 Wichtig Der SATA3 Steckplatz wird nicht zur Verfügung, wenn Sie eine SATA M.2 SSD im M2_2 -Steckplatz installieren.
  • Seite 139: Cpu_Pwr1, Cpu_Pwr2, Atx_Pwr1: Stromanschlüsse

    CPU_PWR1, CPU_PWR2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1/ CPU_PWR2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Wichtig...
  • Seite 140: Jusb1~2: Usb 2.0 Anschlüsse

    Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB5: USB 3.1 Gen2 Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.1 Gen2 Typ-C Anschluss auf dem...
  • Seite 141: Jusb3~4: Usb 3.1 Gen1 Anschlüsse

    Ladegeschwindigkeit Ihres Smartphones oder anderen USB-betriebenen Geräten erhöhen. Der Ladegerätanschluss ist eine vom Mainboard-Chip gesteuerte Hardware, die auch im Ruhezustand, Standby- oder im ausgeschalteten Modus Geräte aufladen kann. Wenn Sie den Computer in Windows starten, müssen Sie die MSI SUPER ® ®...
  • Seite 142: Cpu_Fan1, Pump_Fan1, Sys_Fan1~4: Stromanschlüsse Für Lüfter

    CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Wenn Sie ein 3-Pin (Non-PWM) Lüfter an einen PWM-Modus Lüfteranschluss anschließen, läuft der Lüfter mit höchster Drehzahl und kann unangenehm laut werden.
  • Seite 143: Jaud1: Audioanschluss Des Frontpanels

    JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus...
  • Seite 144: Jfp1, Jfp2: Frontpanel-Anschlüsse

    JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. JFP1 HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin Speaker - Buzzer + JFP2 Buzzer - Speaker +...
  • Seite 145: Jbat1: Clear Cmos Steckbrücke (Reset Bios)

    JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
  • Seite 146: Jrgb1, Jrgb2, Jrainbow1: Rgb Led Anschlüsse

    RGB-LED-Streifen (5 V/ Daten/ Erdung) mit der maximalen Leistung von 3 A (5 V). Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten...
  • Seite 147: Jcorsair1: Corsair Anschluss

    JCORSAIR1: CORSAIR Anschluss Mit dem JCORSAIR1 Anschluss können Sie CORSAIR einzeln adressierbare RGB-LED- Strips (5 V) oder CORSAIR RGB LED Lüfter mit dem CORSAIR-Lüfter-Hub verbinden. Nach ordnungsgemäßem Anschluss können Sie die MSI-Software zur Steuerung der CORSAIR RGB LED-Streifen und Lüfter verwenden. JCORSAIR1...
  • Seite 148: Onboard Leds

    Onboard LEDs DIMM LEDs Diese LEDs zeigen an, dass die Speichermodule installiert sind. DIMM LEDs XMP LED Diese LED zeigt an, der XMP (Extreme Memory Profile) Modus aktiviert ist. XMP LED PCIe x16 Steckplatz LEDs Die LED zeigen den Status der PCIe x16-Steckplätze an. Status des PCIe- LED-Farbe Steckplatzes...
  • Seite 149: Lüfter Leds

    Lüfter LEDs Die LEDs zeigen den Lüftersteuerungsmodus an. PUMP_FAN1 LED Lüftersteuerungs- LED-Farbe CPU_FAN1 LED modus PWM Modus Grün DC Modus EZ Debug LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
  • Seite 150: Debug-Code-Led

    Debug-Code-LED Die Debug-Code-LED-Anzeige zeigt den Fortschritt und das Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code LED- Tabelle. Debug Code LED Hexadezimalzeichen Hexadezimal 0 1 2 3 4 5 6 7 8 9 A B C D E F Debug-Code LED-Anzeige Boot-Phasen...
  • Seite 151 Speicher-Initialisierung. Serial Presence System Agent DXE Initialisierung 6B - 6F Detect (SPD) liest die Daten aus (modulspezifischer System Agent) Speicher-Initialisierung. Speicher PCH DXE Initialisierung wird gestartet -Erfassung PCH DXE SMM Initialisierung wird Speicher-Initialisierung. gestartet Programmierung des Speicher-Timings PCH-Geräte Initialisierung Speicher-Initialisierung. Konfiguration PCH DXE Initialisierung (PCH 73 - 77 des Speichers...
  • Seite 152: Wiederherstellung Fortschritt-Codes

    Laufzeit stellt virtuelle MAP Start- Reserviert für zukünftige AMI- Adresse ein Fehlercodes Laufzeit stellt virtuelle MAP End-Adresse S3 OS Wake Error EC - EF Reserved for future AMI error codes Legacy Option ROM Initialisierung Wiederherstellung Fortschritt- System Reset Codes USB hot plug Wiederherstellung ausgelöst durch die PCI bus hot plug Firmware (Auto recovery)
  • Seite 153: Bios-Setup

    BIOS-Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. Deswegen können die Beschreibungen leicht von der letzten Fassung des BIOS abweichen und sollten demnach nur als Anhaltspunkte dienen.
  • Seite 154: Reset Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB-Flash- Laufwerk. BIOS-Aktualisierungsschritte: 1. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
  • Seite 155 Aktualisierung des BIOS mit BIOS FLASHBACK+ Vorbereitung: Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI Website und benennen die BIOS-Datei im MSI.ROM um. Und speichern Sie die MSI.ROM-Datei im Root-Verzeichnis des USB-Flash-Speichers. Verwendung der FLASHBACK+ Taste: 1.
  • Seite 156: Ez Modus

    EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. A-XMP Schalter Setup Modus Schalter Screenshot...
  • Seite 157 BIOS Log Review durch Anklicken der zugehörigen Schaltfläche. Wichtig Während des Windows Setup-Vorgangs benötigen Sie den RAID-Treiber, den Sie auf der MSI-Treiber-CD finden. Sie können das MSI SMART TOOL verwenden, um das Windows 7/ 8.1/ 10- ® Installationslaufwerk mit dem RAID-Treiber zu erstellen.
  • Seite 158: Erweiterter Modus

    Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. A-XMP Schalter Setup Modus Schalter Screenshot Suchen Sprache System- information GAME BOOST Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige y GAME BOOST Schalter/ Setup Modus Schalter/ Screenshot/ Sprache/...
  • Seite 159: Oc Menü

    OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können.
  • Seite 160 Game Boost Function Control [By Onboard Button] Aktivieren Sie die GAME BOOST Funktion durch die virtuelle Taste im BIOS oder die physische Taste auf dem Motherboard. Die Aktivierung der GAME BOOST-Funktion kann das System mit dem optimierten Übertaktungsprofil von MSI automatisch übertakten. f A-XMP [Disabled] Aktivieren Sie die A-XMP Funktion oder wählen Sie ein Profil des Speichermoduls aus,...
  • Seite 161 fCPU Over Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Sicherheit und kann das System beschädigen. fCPU Under Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Unterspannungsschutz fest.
  • Seite 162 fCPU NB Switching Frequency [Auto] Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die CPU-NB-Spannung und den Ripple Bereich zu stabilisieren. Die Erhöhung der PWM Arbeitsgeschwindigkeit verursachen höhere Temperatur der MOSFET. So stellen Sie bitte sicher, dass Sie eine ausreichende Kühlung für MOSFET besitzen, bevor Sie den Wert erhöhen. Wenn die Einstellung auf Auto gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.
  • Seite 163 f MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken. fDIMMx Memory SPD Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü...
  • Seite 164 fRelaxed EDC throttling [Auto] (optional) „Relaxed EDC throttling “ reduziert die Zeit, in der der Prozessor gedrosselt wird. [Auto] Empfehlung von AMD [Enabled] Reduziert die Zeit, in der der Prozessor gedrosselt wird. [Disabled] Der spezifische EDC-Drosselschutz ist aktiviert. fAMD Cool’ n’ Quiet [Enabled] Die Cool’...
  • Seite 165: Softwarebeschreibung

    ® Installation von Treibern 1. Starten Sie Ihren Computer mit Windows ® 2. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® 3. Der Installer wird automatisch erscheint und findet und finden Sie die benötigten Treiber in die Liste.
  • Seite 166: Anmerkung

    Anmerkung Softwarebeschreibung...
