MSI X299-A PRO Kurzanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Quick Start

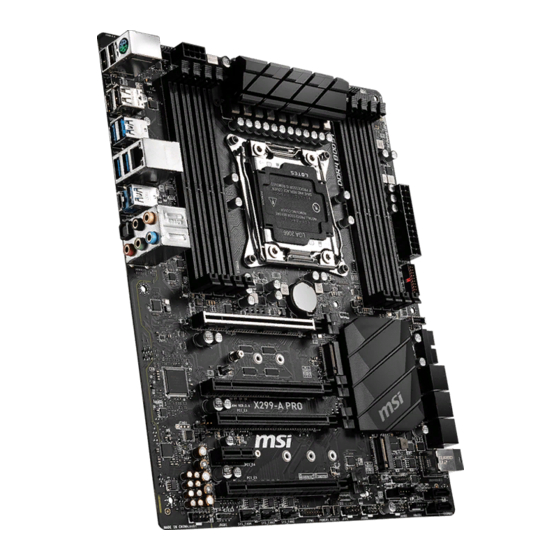

Thank you for purchasing the MSI®
X299-A PRO
motherboard. This
Quick Start section provides demonstration diagrams about how to
install your computer. Some of the installations also provide video
demonstrations. Please link to the URL to watch it with the web
browser on your phone or tablet. You may have even link to the URL
by scanning the QR code.
Kurzanleitung
Danke, dass Sie das MSI®
X299-A PRO
Motherboard gewählt
haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur
Installation Ihres Computers. Manche Installationen bieten auch
die Videodemonstrationen. Klicken Sie auf die URL, um diese
Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table
anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,
um die URL zu öffnen.
Présentation rapide
Merci d'avoir choisi la carte mère MSI®
X299-A
PRO. Ce manuel
fournit une rapide présentation avec des illustrations explicatives
qui vous aideront à assembler votre ordinateur. Des tutoriels vidéo
sont disponibles pour certaines étapes. Cliquez sur le lien fourni
pour regarder la vidéo sur votre téléphone ou votre tablette. Vous
pouvez également accéder au lien en scannant le QR code qui lui est
associé.
Быстрый старт
Благодарим вас за покупку материнской платы MSI®
X299-A
PRO.
В этом разделе представлена информация, которая поможет вам
при сборке комьютера. Для некоторых этапов сборки имеются
видеоинструкции. Для просмотра видео, необходимо открыть
соответствующую ссылку в веб-браузере на вашем телефоне или
планшете. Вы также можете выполнить переход по ссылке, путем
сканирования QR-кода.
I
Quick Start
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für MSI X299-A PRO
Inhaltszusammenfassung für MSI X299-A PRO
- Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI® X299-A PRO. Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
- Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора ⚽ https://youtu.be/ecdkLMmkya4 Quick Start...
-
Seite 10: Power On/ Einschalten/ Mettre Sous-Tension/ Включение Питания
Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start... - Seite 55 Inhalt Sicherheitshinweis ....................3 Spezifikationen ...................... 4 Packungsinhalt ...................... 9 Rückseite E/A ...................... 10 LAN Port LED Zustandstabelle ................10 Konfiguration der Audioanschlüsse ..............10 Realtek Audio Console ..................11 Übersicht der Komponenten ................13 CPU Sockel ......................14 DIMM-Steckplätze ....................15 PCI_E1~5: PCIe Erweiterungssteckplätze ............
- Seite 56 BIOS Setup ......................34 Öffnen des BIOS Setups..................34 Reset des BIOS ..................... 35 Aktualisierung des BIOS ..................35 EZ Modus ......................36 Erweiterter Modus ....................38 OC Menü........................ 39 Inhalt...
-
Seite 57: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 58: Spezifikationen
∙ Unterstützt Intel® Extreme Memory Profile (XMP) ∙ Unterstützt non-ECC UDIMM-Speicher ∙ Unterstützt ungepufferte Speicher * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com ** Weitere Informationen finden Sie im Abschnitt DIMM-Steckplätze. ∙ 4x PCIe 3.0 x16-Steckplätze ▪ Unterstützen den Modi x16/x4/x16/x8 mit der 48-Lane CPU* ▪... -
Seite 59: Aufbewahrung
Fortsetzung der vorherigen Seite Intel® X299 Chipsatz ∙ 8x SATA 6Gb/s Anschlüsse* ∙ 2x M.2 Steckplätze (Key M)* ▪ Unterstützt bis zu PCIe 3.0 x4 und SATA 6Gb/s ▪ Der M2_1 Steckplatz unterstützt die 2242/ 2260 /2280 Speichergeräte ▪ Der M2_2 Steckplatz unterstützt die 2242/ 2260 /2280/ Aufbewahrung 22110 Speichergeräte ▪... - Seite 60 Fortsetzung der vorherigen Seite 1x Realtek® ALC1220 Codec Audio ∙ 7.1-Kanal-HD-Audio ∙ Unterstützt S/PDIF-Ausgang ∙ 1x PS/2 Tastatur/ Maus-Combo-Anschluss ∙ 1x Clear CMOS Taste ∙ 4x USB 2.0 Typ-A Anschlüsse ∙ 4x USB 3.2 Gen1 Typ-A Anschlüsse Hintere Ein-/ und ∙...
-
Seite 61: Funktionen
∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.0, SM BIOS 3.0 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ DRAGON CENTER Software ∙ CPU-Z MSI GAMING ∙ Google Chrome , Google Toolbar, Google Drive ™ ∙ Norton Internet Security Solution ™ ∙ Mystic Light ∙... -
Seite 62: Besondere Funktionen
Fortsetzung der vorherigen Seite ∙ Audio ▪ Audio Boost 4 ∙ Netzwerk ▪ Intel LAN mit Network Manager ∙ Speicherung ▪ Turbo U.2 ▪ Twin Turbo M.2 ∙ Lüfter ▪ Pump-Lüfter ▪ Smart-Lüftersteuerung ∙ LED ▪ Mystic Light Extension ▪ Mystic light SYNC ▪... -
Seite 63: Packungsinhalt
Packungsinhalt Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Motherboard X299-A PRO Benutzerhandbuch Dokumentation Notifizierung für Gehäuse-abstandshalter Schnellinstallations-anleitung Anwendung Treiber DVD Kabel SATA 6G Kabel Gehäuse-Aufkleber SATA-Kabelaufkleber Zubehör Produktregistrierungskarte Anschlussblende M.2 Schrauben ⚠ Wichtig Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler. -
Seite 64: Rückseite E/A
Rückseite E/A Audioanschlüsse PS/2 Optischer S/PDIF-Ausgang USB 2.0 USB 2.0 USB 3.2 Gen2 Typ-C USB 3.2 Gen1 Clear CMOS Taste USB 3.2 Gen2 Typ-A ∙ Clear CMOS Taste - Schalten Sie den Computer aus. Halten Sie die Taste “Clear CMOS” für 5-10 Sekunden gedrückt, um das BIOS auf die Standardwerte zurückzusetzen. -
Seite 65: Realtek Audio Console
Realtek Audio Console Nach der Installation des Realtek Audio Console-Treibers, können Sie die Audioeinstellungen verändern, um ein optimales Klangerlebnis erzeugen. Optimierungen Geräteauswahl Main Volume Verbindungsstatus Anschluss ∙ Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet. ∙... -
Seite 66: Audiobuchsen Für Stereo-Lautsprecher
Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A... -
Seite 67: Übersicht Der Komponenten
Übersicht der Komponenten PUMP_FAN1 CPU_PWR1 CPU_FAN1 SYS_FAN1 CPU Sockel DIMMA2 DIMMD1 DIMMA1 DIMMD2 DIMMC1 DIMMB2 DIMMC2 DIMMB1 ATX_PWR1 JUSB4 JUSB5 PCI_E1 JUSB3 M2_1 SATA▼1▲2 PCI_E2 SATA▼3▲4 PCI_E3 SATA▼5▲6 M2_2 PCI_E4 U2_1 BIOS_SW1 PCI_E5 SATA7 SATA8 VRAID1 JRGB1 SYS_FAN4 JFP2 JUSB1 SYS_FAN3 SYS_FAN2 JTBT1... -
Seite 68: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. -
Seite 69: Dimm-Steckplätze
DIMM-Steckplätze S/K LED : Die S/K LED zeigt an ob die installierte CPU 4-Kanal- oder 2-Kanal-Speicherarchitektur unterstützt. Rot = 8 DIMMs-Unterstützung (4-Kanal CPU-Architektur) Weiß = 4 DIMMs-Unterstützung (2-Kanal CPU-Architektur) B1B2A1A2 C2C1D2D1 Speichermodul-Installationsempfehlung (4-Kanal CPU-Architektur) Intel Core X-Serie CPU 1 DIMM 2 DIMMs 3 DIMMs 4 DIMMs... - Seite 70 DIMMs oder beim Übertakten zu verwenden. ∙ Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule sind abhängig von der installierten CPU und den installierten Geräten.. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ http://www.msi.com Übersicht der Komponenten...
-
Seite 71: Speichermodul-Installationsempfehlung (2-Kanal Cpu-Architektur)
Speichermodul-Installationsempfehlung (2-Kanal CPU-Architektur) Intel Core X-Serie CPU 1 DIMM 2 DIMMs Unterstützt 2-Kanal Speicherarchitektur 3 DIMMs 4 DIMMs DIMMB1, B2, A1 und A2 sind nicht verfügbar DIMMC1 DIMMC1 DIMMD1 DIMMC2 DIMMC2 DIMMC1 DIMMC1 DIMMD2 DIMMD1 DIMMD1 Übersicht der Komponenten... -
Seite 72: Pci_E1~5: Pcie Erweiterungssteckplätze
PCI_E1~5: PCIe Erweiterungssteckplätze Die PCIe-Lanes der CPU entnehmen Sie bitte der folgenden Tabelle. 48-Lane CPU 44-Lane CPU 28-Lane CPU 16-Lane CPU PCI_E1 PCIe x16 PCIe x16 PCIe x16 PCIe x8 PCIe x8 PCI_E2 PCIe x4 PCIe x4 PCIe x4 PCIe x4 PCIe x4 PCIe x16 PCIe x16... - Seite 73 ⚠ Wichtig ∙ Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler ∙ Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden. Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der ∙...
-
Seite 74: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse
CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠... -
Seite 75: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch Reset Switch Power Switch Reserved No Pin... -
Seite 76: U2_1: U.2 Anschluss
U2_1: U.2 Anschluss Dieser Anschluss ist ein U.2 Schnittstellenmodul. Pro Anschluss kann ein PCIe 3.0 x4 NVMe Speichergerät angeschlossen werden. ⚽ Video-Demonstration Eine anschauliche Darstellung zur Installation einer U.2 SSD finden Sie im Video: http://youtu.be/KgFvKDxymvw Installation einer U.2 SSD 1. Schließen Sie das U.2-Kabel an die U.2- Steckverbindung des Motherboards an. -
Seite 77: Sata1~8: Sata 6Gb/S Anschlüsse
SATA1~8: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 SATA7 ⚠ SATA8 Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙... -
Seite 78: Steckplätze Mit Beispielen Zu Den Verschiedenen Kombinationsmöglichkeiten
M.2 Steckplätze mit Beispielen zu den verschiedenen Kombinationsmöglichkeiten 1xM.2 PCIe SSD + 8xSATA HDDs + 1xM.2 PCIe SSD + 1xM.2 SATA SSD 1xU.2 SSD +7xSATA HDDs + 1xU.2 SSD M.2 PCIe M.2 PCIe M.2 SATA SATA7 SATA7 SATA8 SATA8 2xM.2 PCIe SSDs + 4xSATA HDDs + 2xM.2 SATA SSDs + 6xSATA HDDs + 1xU.2 SSD 1xPCI_E3 device... -
Seite 79: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. -
Seite 80: Jusb1~2: Usb 2.0 Anschlüsse
Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI DRAGON CENTER Software. JUSB3~4: USB 3.2 Gen1 Anschlüsse Mit diesen Anschlüssen können Sie die USB 3.2 Gen1 Anschlüsse auf dem Frontpanel verbinden. -
Seite 81: Jusb5: Usb 3.2 Gen2 Typ-C Anschluss
JUSB5: USB 3.2 Gen2 Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen2 Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden. -
Seite 82: Bios_Sw1: Multi-Bios Schalter
Sie die folgenden Schritte ausführen, um das BIOS wiederherzustellen. Vor Wiederherstellung laden Sie bitte die neueste BIOS-Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. Und speichern Sie die BIOS-Datei im Root-Verzeichnis des USB-Flash-Speichers. 1. Schalten Sie den Computer aus. -
Seite 83: Power1, Reset1: Power-Taste, Reset-Taste
POWER1, RESET1: Power-Taste, Reset-Taste Mit dieser Power-Taste können Sie den Computer einschalten. Mit der Reset-Taste können Sie den Computer zurücksetzen. Power-Taste Reset-Taste JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. -
Seite 84: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den Gehäuseeingriff aus (Standardwert) Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4. -
Seite 85: Jrgb1: Rgb Led Anschluss
∙ maximalen Leistung von 3 A (12 V). ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ Übersicht der Komponenten... -
Seite 86: Onboard Leds
Onboard LEDs EZ Debug LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft. -
Seite 87: Installation Von Os, Treibern Und Utilities
Installation von OS, Treibern und Utilities Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows ® 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10 Disk oder das USB-Flashlaufwerk in das optisches ®... -
Seite 88: Bios Setup
∙ Während des BOOT-Vorgangs drücken Sie die Taste ENTF, wenn die Meldung Press DEL key to enter Setup Menu, F11 to enter Boot Menu erscheint. ∙ Verwenden Sie die MSI Dragon Center Anwendung. Klicken Sie die GO2BIOS-Taste und drücken Sie OK. Das System startet neu und geht direkt ins BIOS. -
Seite 89: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer. -
Seite 90: Ez Modus
EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. XMP Schalter Setup Modus Schalter Screenshot... - Seite 91 ∙ Boot-Geräte Prioritätsleiste - Sie können die Gerätesymbole verschieben, um die Startreihenfolge zu ändern. Die Bootreihenfolge sind mit “hoch”(links) bis “niedrig” (rechts) bezeichnet. ∙ Informationsanzeige - Klicken Sie auf die Schaltfläche CPU, Memory, Storage, Fan Info und Help auf der linken Seite, um die jeweiligen Informationen anzuzeigen. ∙...
-
Seite 92: Erweiterter Modus
Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. XMP Schalter Setup Modus Schalter Screenshot Sprache System- information OC GENIE 4 Schalter Bootgeräte- Prioritätsleiste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige ∙... -
Seite 93: Oc Menü
OC Menü In diesem Menü können Benutzer das BIOS anpassen und das Mainboard übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können. - Seite 94 ▶ X-Core Ratio Limit [Auto]* Hier können Sie die CPU Taktraten der verschiedenen aktiven Kerne anpassen. Diese Option kann nur geändert werden, wenn CPU Ratio Apply Mode auf Turbo Ratio eingestellt. ▶ Adjusted CPU Frequency Zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige – Änderungen sind nicht möglich.
- Seite 95 ▶ Enhanced Turbo [Auto]* Aktivieren oder deaktivieren Sie die Enhanced Turbo Funktion für alle CPU- Kerne, um die CPU-Leistung zu steigern. Diese Option wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. [Enabled] Alle CPU-Kerne werden mit maximalem Turbo konfiguriert.
- Seite 96 ▶ DRAM Timing Mode [Link] Wählt den Speicher-Timing-Modus aus. [Link] Ermöglicht die manuelle Konfigurieren des DRAM-Timing für alle Speicherkanäle. [UnLink] Ermöglicht die manuelle Konfigurieren des DRAM-Timing für die einzelnen Speicherkanäle. ▶ Advanced DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Der Anwender kann die Speicher-Timing für jeden Kanal des Speichers einstellen.
- Seite 97 ▶ CPU Technology Support Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü zeigt die wichtigsten Eigenschaften der installierten CPU an. ▶ MEMORY-Z Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Untermenü zeigt alle Einstellungen und Timings des installierten Speichers. Zu diesen Informationen gelangen Sie auch, indem Sie die Taste [F5] drücken.
- Seite 98 ▶ Hardware Prefetcher [Enabled] Aktivieren oder deaktivieren Sie das Hardware Prefetcher (MLC Streamer prefetcher). [Enabled] Der CPU Hardware Prefetcher kann frühzeitig Daten und Anweisungen aus dem Speicher in den L2-Cache aden um die Cache-Latency Zeiten zu reduzieren. [Disabled] Deaktiviert den Hardware Prefetcher. ▶...
- Seite 99 ▶ Long Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für die CPU in Turbo Boost Modus ein. ▶ Long Duration Maintained (s) [Auto] Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein. ▶ Short Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein.
- Seite 100 BIOS Setup...
- Seite 146 Configuration du BIOS...
