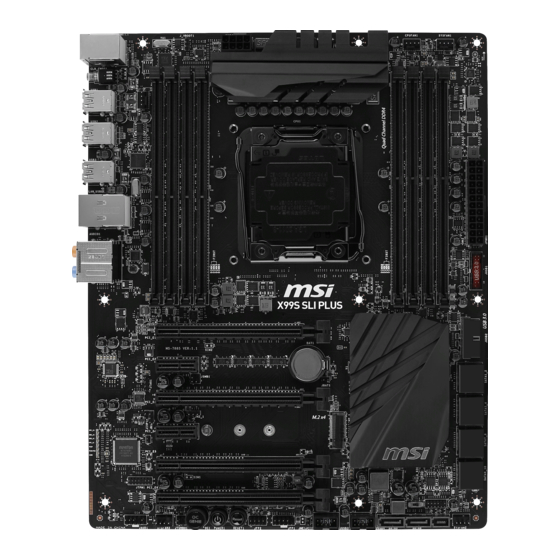

MSI X99S SLI PLUS Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. MSI Anleitungen
  4. Mainboards
  5. X99S SLI PLUS
  6. Bedienungsanleitung

MSI X99S SLI PLUS Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Preface
X99S SLI PLUS
Motherboard
G52-78851X7
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MSI X99S SLI PLUS

Inhaltszusammenfassung für MSI X99S SLI PLUS

  • Seite 1 Preface X99S SLI PLUS Motherboard G52-78851X7...
  • Seite 1 Preface X99S SLI PLUS Motherboard G52-78851X7...

  • Seite 8: Weee (Waste Electrical And Electronic Equipment) Statement

    MSI will comply with the product take back requirements at the end of life of MSI-branded products that are sold into the EU. You can return these products to local collection points.

  • Seite 8: Weee (Waste Electrical And Electronic Equipment) Statement

    MSI will comply with the product take back requirements at the end of life of MSI-branded products that are sold into the EU. You can return these products to local collection points.
  • Seite 12 CONTENTS ▍ English ...................... En-1 Motherboard Specifications ................En-2 Block Diagram ....................En-5 Connectors Quick Guide ..................En-6 Back Panel Quick Guide ..................En-8 CPU (Central Processing Unit) ................En-10 Memory ......................En-14 Mounting Screw Holes ..................En-17 Power Supply ....................En-18 Expansion Slots ....................En-19 Internal Connectors ..................En-20 Button .......................En-27 Jumper ......................En-29 Switch .......................En-30...
  • Seite 12 CONTENTS ▍ English ...................... En-1 Motherboard Specifications ................En-2 Block Diagram ....................En-5 Connectors Quick Guide ..................En-6 Back Panel Quick Guide ..................En-8 CPU (Central Processing Unit) ................En-10 Memory ......................En-14 Mounting Screw Holes ..................En-17 Power Supply ....................En-18 Expansion Slots ....................En-19 Internal Connectors ..................En-20 Button .......................En-27 Jumper ......................En-29 Switch .......................En-30...
  • Seite 61 Deutsch Danke, dass Sie das X99S SLI PLUS (MS-7885 v1.X) ATX Motherboard gewählt haben. Diese X99S SLI PLUS Motherboard basiert auf dem Intel ® X99 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten Intel LGA2011-3 Prozessor zu ®...

  • Seite 62: Spezifikationen

    Anschlussleiste, 4 Anschlüsse stehen durch die internen USB 2.0 Anschlüsse zur Verfügung) ■ ASMedia ASM1042AE - 2x USB 3.0 Anschlüsse an der rückseitigen Anschlussleiste ■ VIA VL805 - 4x USB 3.0 Anschlüsse an der rückseitigen Anschlussleiste * Interner JUSB1 Anschluss unterstützt MSI Super Charger. De-2...
  • Seite 63 Audio ■ Realtek ALC892 Codec ® - 7.1-Kanal-HD-Audio - Unterstützt S/PDIF-Ausgang ■ 1x Intel I218 Gigabit LAN Controller Hintere Ein-/ ■ PS/2 Tastatur-/Maus-Combo-Anschluss x1 ■ USB 2.0 Anschlüsse x2 und Ausgänge ■ Clear CMOS Taste x1 ■ USB 3.0 Anschlüsse x8 ■...
  • Seite 64 Software ■ Treiber ■ MSI - Kommandozentrale - Live Update 6 - Smart-Funktion - Super Charger - Fast Boot - ECO Center ■ Norton Internet Security Solution ■ Intel Extreme Tuning Utility Formfaktor ■ ATX Formfaktor ■ 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) Weitere CPU Informationen finden Sie unter http://www.msi.com/cpu-support/...

  • Seite 65: Blockdiagramm

    Blockdiagramm 4 Channel DDR4 Memory Haswell-E Processor LGA2011-3 CPU Switch PCIe x1 slot PCI Express Bus (for 40 lanes CPU only) Switch PCI Express Bus Intel I218 Gigabit LAN DMI 2.0 1 x M.2 Switch 1 x SATA Express PCIe x1 slot 10 x SATA 6Gb/s (2 ports reserved for SATA Express) X99 PCH...

  • Seite 66: Anschlussübersicht

    Anschlussübersicht JPWR2 CPUFAN2 DIMM1 DIMM8 SYSFAN1 DIMM2 DIMM7 DIMM3 DIMM6 CPU Sockel DIMM4 DIMM5 CPUFAN1 JBAT1 Rück- tafel JPWR1 JUSB1 JCI1 PCI_E1 JUSB2 PCI_E2 SATA1_2 PCI_E3 SATA3_4 PCI_E4 SATA7_8 M2_1 PCI_E5 SATA9_10 JTPM1 PCI_E6 BIOS1 SYSFAN2 JAUD1 SYSFAN3 SATA6 SATA5 JSLOW1 JUSB4 JUSB3...

  • Seite 67: Übersicht Der Motherboard-Anschlüsse

    Übersicht der Motherboard-Anschlüsse Port-Name Port-Typ Seite Rücktafel De-8 BIOS1 Multi-BIOS Schalter De-30 CPUFAN1~2,SYSFAN1~3 Stromanschlüsse für Lüfter De-22 LGA2011-3 CPU Sockel De-11 DIMM1~8 Speichersteckplätze De-14 JAUD1 Audioanschluss des Frontpanels De-26 JBAT1 Steckbrücke zur CMOS-Löschung De-29 JCI1 Gehäusekontaktanschluss De-25 JFP1, JFP2 Systemtafelanschlüsse De-23 JPWR1~2 ATX Stromanschlüsse...

  • Seite 68: Rücktafel-Übersicht

    Rücktafel-Übersicht Anschluss PS/2 Anschluss USB 3.0 USB 3.0 CS-Out Line-In/ SS-Out Anschluss Anschluss Clear CMOS RS-Out Line-Out Taste USB 2.0 USB 3.0 Anschluss USB 3.0 Optischer Anschluss Anschluss S/PDIF- Ausgang ▶ PS/2 Anschluss Der PS/2 DIN Anschluss ist für eine PS/2 Maus/Tastatur.
  • Seite 69 ▶ LAN Anschluss Die Standard RJ-45 Buchse dient zur Verbindung in einem lokalen Netzwerk (LAN). LED Status Bezeichnung Keine Verbindung Link/ Activity LED Gelb Verbindung (Verbindung/ LINK/ACT SPEED Aktivität LED) Blinkt Datenaktivität 10 Mbps-Verbindung Speed LED Grün 100 Mbps-Verbindung (Geschwindigkeit LED) Orange 1 Gbps-Verbindung...

  • Seite 70: Erklärung Zur Lga2011-3 Cpu

    CPU (Prozessor) Erklärung zur LGA2011-3 CPU Die Obserseite der LGA2011-3 CPU hat vier Justierungen und ein gelbes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins. Justierung Das gelbe Dreieck des Prozessors...

  • Seite 71: Cpu & Kühlkörper Einbau

    CPU & Kühlkörper Einbau Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU und CPU-Kühlkörper Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Motherboard.
  • Seite 72 5. Positionieren Sie die CPU so, dass sie auf den Sockel passt. Die CPU muss dabei mit der Pin_seite nach unten zeigen. Vergewissern Sie sich anhand der Justiermarkierungen, dass die CPU in der korrekten Position ist. 6. Verschließen Sie die Abdeckplatte vorsichtig und entfernen Sie die Plastikabdeckung.
  • Seite 73 9. Verteilen Sie die dafür geeignete Wärmeleitpaste oder ein Wärmeleitklebepad auf der Oberseite der eingesetzten CPU. Dies verbessert die Wärmeableitung maßgeblich und verhindert damit die Überhitzung des Prozessors. 10. Machen Sie den CPU-Lüfteranschluss auf dem Motherboard ausfindig. CPUFAN1 Wärmeleitpaste 11. Setzen Sie den Prozessorkühler auf die Kühlerhalterung des Motherboards und beachten Sie die Übereinstimmung der Lüfterverankerungen mit den dafür vorgesehenen Löchern auf dem Sockel.

  • Seite 74: Unterstützung Von Quad-Channel-Speicher

    Speicher Die DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. DIMM1 DIMM2 DIMM3 DIMM4 DIMM8 DIMM7 DIMM6 DIMM5 SATA9_10 SATA7_8 SATA3_4 SATA1_2 Video-Demonstration Anhand dieses Video erfahren Sie, wie Sie die Speichermodule installieren. http://youtu.be/T03aDrJPyQs Unterstützung von Quad-Channel-Speicher Diese Motherboard unterstützt bis zu vier Speicherkanäle. Zwei DIMM-Steckplätze stellen einen Single-Channel zur Verfügung.
  • Seite 75 Vorgeschlagene Bestückungsregeln für Multi-Kanal Speicher-Modus Zwei-Kanal-Modus Installierte DIMMs Abbildung (2 Speichermodule) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM5 DIMM8 DIMM7 DIMM6 DIMM5 Drei-Kanal-Modus Installierte DIMMs Abbildung (3 Speichermodule) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM3, DIMM5 DIMM8 DIMM7 DIMM6 DIMM5 Vier-Kanal-Modus Installierte DIMMs Abbildung (4 Speichermodule) DIMM1...
  • Seite 76 Vier-Kanal-Modus Installierte DIMMs Abbildung (6 Speichermodule) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM2, DIMM3, DIMM5, DIMM6, DIMM7 DIMM8 DIMM7 DIMM6 DIMM5 Installierte DIMMs Abbildung (8 Speichermodule) DIMM1 DIMM2 DIMM3 DIMM1, DIMM2, DIMM4 DIMM3, DIMM4, DIMM5, DIMM6, DIMM8 DIMM7, DIMM8 DIMM7 DIMM6 DIMM5 Wichtig Stellen Sie im Dual-/ Triple-/ Quad-Kanal-Modusbitte sicher, dass Sie Module des...

  • Seite 77: Schraubenlöcher Für Die Montage

    Schraubenlöcher für die Montage Verwenden Sie die dem Motherboard beiliegende I/O-Platte und setzen Sie sie mit leichtem Druck von innen in die Aussparung des Computergehäuses ein. Zur Installation des Motherboards in Ihrem PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Motherboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Motherboard mit den dem Gehäuse beiliegenden Schrauben fest.

  • Seite 78: Stromversorgung

    Stromversorgung Video-Demonstration Anhand dieses Video an untenstehender Adresse erfahren Sie, wie Sie die Stromversorgungsstecker installieren. http://youtu.be/gkDYyR_83I4 JPWR1~2: ATX Stromanschlüsse Mit diesem Anschluss verbinden Sie den ATX Stromanschlusse. Achten Sie bei dem Verbinden des ATX Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist.

  • Seite 79: Erweiterungssteckplätze

    Erweiterungssteckplätze Dieses Motherboard enthält zahlreiche Schnittstellen für Erweiterungskarten, wie diskrete Grafik-oder Soundkarten. PCI_E1~6: PCIe Erweiterungssteckplätze Der PCIe Steckplatz unterstützt PCIe-Erweiterungskarten. PCIe 3.0 x16-Steckplatz PCIe 2.0 x1-Steckplatz Tabelle der PCIe Bandbreiten ■ 3.0 = PCIe Gen 3.0 Lanes , 2.0 = PCIe Gen 2.0 Lanes Bandbreite 1-Weg 2-Wege...

  • Seite 80: Interne Anschlüsse

    Interne Anschlüsse SATA1~10: SATA Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke). Video-Demonstration Anhand dieses Video an untenstehender Adresse erfahren Sie, wie Sie eine SATA-Featplatte installieren.

  • Seite 81: Sata_Ex1: Sata Express Anschluss

    SATA_EX1: SATA Express Anschluss SATA Express (SATAe) ist eine Hochleistungs-Speicherschnittstelle und der Nachfolger von SATA 6G. Dieser Anschluss unterstützt 1 SATA Express Gerät mit einer Übertragungsrate von bis zu 10 Gb/s. Um das SATA Express Gerät am 3-in-1 Anschluss anzuschließen wird ein SATA Express Kabel benötigt. M2_1: M.2 Anschluss Der M.2-Anschluss unterstützt entweder ein M.2 SATA 6Gb/s-Modul oder ein M.2 PCIe- Modul.

  • Seite 82: Cpufan1~2,Sysfan1~3: Stromanschlüsse Für Lüfter

    CPUFAN1~2,SYSFAN1~3: Stromanschlüsse für Lüfter Die Anschlüsse unterstützen aktive Systemlüfter mit +12V. Ist Ihr Motherboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Geschwindigkeitsregelung, um die Vorteile der Steuerung des CPU Lüfters zu nutzen. Vergessen Sie nicht, alle Systemlüftern anzuschließen. Einige Systemlüfter können nicht direkt an dem Motherboard angeschlossen werden und müssen stattdessen mit dem Netzteil direkt verbunden werden.
  • Seite 83 JFP1, JFP2: Systemtafelanschlüsse Diese Anschlüsse sind für das Frontpanel angelegt. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel Front ® Panel I/O Connectivity Design Guide”. Bei der Installation des Frontpanel-Anschlüsse, nutzen Sie bitte die optionalen M-Connectors um die Installation zu vereinfachen. Schließen Sie alle Kabel aus dem PC-Gehäuse zunächst an die M-Connectors an und stecken Sie die M-Connectors auf das Motherboard.
  • Seite 84 Ladevorgang. • Die Super-Charger Technologie ist nur für ausgewählte MSI Motherboard-Modelle verfügbar. Prüfen Sie bitte anhand der MSI Webseite ob Ihr Motherboard die SuperCharger Technologie unterstützt. • Das iPad kann auch im S3-, S4- und S5-Status über den JUSB1 (rote Markierung) geladen werden.

  • Seite 85: Jci1: Gehäusekontaktanschluss

    JUSB3~4: USB 2.0 Erweiterungsanschlüsse Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits-USB Peripheriegeräte, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. Wichtig Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

  • Seite 86: Jaud1: Audioanschluss Des Frontpanels

    JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audio Ein- und Ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O Connectivity Design Guide”. JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.
  • Seite 87 • Bitte installieren Sie DDR4 2133 oder schnelleren Hauptspeicher sowie hochwertige Kühler wenn Sie OC Genie einsetzen. • MSI gibt keine Garantie auf den Übertaktungsbereich und auf eventuelle Schäden, die durch eine Übertaktung entstehen können. • OC Genie kann im BIOS deaktiviert werden. Der BIOS-Bereich dieses Handbuchs gibt darüber Auskunft.

  • Seite 88: Power1: Ein-/Ausschalter

    POWER1: Ein-/Ausschalter Dieser Ein-/ Ausschalter wird verwendet, um das System ein- und auszuschalten. Drücken Sie diese Taste, um das System ein- bzw. auszuschalten. RESET1: Reset-Taste Diese Reset-Taste wird verwendet, um das System zurückzusetzen. Drücken Sie die Taste, um das System zurückzusetzen. De-28...

  • Seite 89: Jbat1: Steckbrücke Zur Cmos-Löschung

    Steckbrücke JBAT1: Steckbrücke zur CMOS-Löschung Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.
  • Seite 90 Sie die folgenden Schritte ausführen, um das BIOS wiederherzustellen. Vorbereitung: 1. Bereiten Sie ein bootsfähiges USB-Flashlaufwerk vor. 2. Laden Sie bitte die neueste BIOS Version von der offiziellen MSI Website: www. msi.com, und dekomprimieren Sie die Datei. 3. Kopieren Sie AFUDE238.exe und die BIOS-Datei auf das bootsfähige USB-Flash- Laufwerk.

  • Seite 91: Treiber Und Dienstprogramme

    Treiber und Dienstprogramme Nach der Installation des Betriebssystems müssen Sie Treiber installieren, um die Leistung des neuen Computers zu maximieren. Dem MSI Mainbaord liegt eine Treiber-CD bei. Die enthaltenen Treiber ermöglichen es Ihnen, das Motherboard effizienter zu nutzen und von den besonderen Eigenschaften des MSI Motherboards zu profitieren.
  • Seite 92 BIOS Setup CLICK BIOS wurde von MSI entwickelt, es bietet eine intuitiv bedienbare grafische Benutzeroberfläche in der BIOS-Parameter einfach per Maus und Tastatur konfiguriert werden können. Mit CLICK BIOS können Benutzer alle wichtigen BIOS-Einstellungen ändern, die CPU-Temperatur überwachen, die Boot-Reihenfolge festlegen und die Systeminformationen anzeigen, wie CPU-Name, DRAM Kapazität, OS-Version und...

  • Seite 93: Überbilck

    Überbilck Nach dem Aufrufen des BIOS, sehen Sie die folgende Anzeige. Temperaturüberwachung Favoriten Sprache System- Information Bootgeräte- Prioritätsleiste Virtual OC Genie Taste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige ▶ BIOS-Menü-Auswahl Die folgenden Optionen stehen zur Verfügung: ■ SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz, Boot- Geräte angeben.
  • Seite 94 Aktivieren oder deaktivieren Sie die OC Genie Funktion durch einen Klick auf diese Taste. Wenn aktiviert, leuchtet diese Taste auf. Aktivieren Sie die OC Genie-Funktion mit einem von MSI optimierten Übertaktungsprofil automatisch zu übertakten. Wichtig Es wird empfohlen, keine Änderung im OC-Menü zu machen und die Werkseinstellungen nach dem Aktivieren der OC Genie-Funktion nicht zu laden.

  • Seite 95: Betrieb

    Betrieb Sie können die BIOS-Einstellungen mit der Maus oder der Tastatur steuern. Die folgende Tabelle zeigt und beschreibt die Hotkeys und Mausaktionen. Hotkey Maus Beschreibung <↑↓→← > Auswahl eines Eintrages Bewegen Sie den Cursor <Eingaber> Auswahl eines Symbols/ Feldes Klicken/ doppelt- klicken Sie mit der linken Maustaste <Esc>...
  • Seite 96 OC-Menü In diesem Menü können Benutzer das BIOS anpassen und übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebniss im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können. Wichtig •...
  • Seite 97 Aktivieren Sie die OC Genie Funktion durch die virtuelle Taste im BIOS oder die physische Taste auf dem Motherboard. Das Aktivieren der OC Genie-Funktion kann das System mit dem von MSI optimierten Übertaktungsprofil automatisch übertakten. [By BIOS Options] Aktivieren Sie die OC Genie Funktion durch einen Klick auf die virtuelle Taste in der linken oberen Ecke des BIOS-Setup- Bildschirm.
  • Seite 98 ▶ Ring Ratio [Auto] Setzen Sie den Ring Ratio. Der erlaubte Wertebereich ist abhängig von der installierten CPU. ▶ Adjusted Ring Frequency Zeigt die angepasste Ring Frequenz. Nur Anzeige – keine Änderung möglich. < CPU BCLK Einstellung > ▶ CPU Base Clock (MHz) [Default] Hier können Sie den CPU Grundtakt anpassen.
  • Seite 99 ▶ Advanced DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses Untermenü wird nach der Einstellung [Link] oder [Unlink] in “DRAM Timing Mode” aktiviert werden. Der Anwender kann die Speicher-Timing für jeden Kanal des Speichers einstellen. Das System könnte nach dem Ändern Speicher-Timings instabil werden oder nicht mehr booten.
  • Seite 100 ▶ CPU Over Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Sicherheit und kann das System beschädigen. ▶ CPU Under Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Unterspannungsschutz fest.
  • Seite 101 ▶ DRAM CH_A/B, CH_C/D Over Current Protection [Auto] Legen Sie den aktuellen Grenzwert für den DRAM-Überstromschutz fest. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. [Enhanced] Erweitert die Begrenzung des Speicher-Überstromschutz. ▶ DRAM CH_A/B, CH_C/D Switching Frequency [Auto] Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die DRAM-Spannung und den Ripple Bereich zu stabilisieren.
  • Seite 102 ▶ CPU Core/ Ring Voltage Offset Mode [Auto]* Wählen Sie die CPU Core/ Ring-Spannungs-Offset-Modi aus. Diese Option wird angezeigt, wenn “CPU Core/Ring Voltage Mode” auf [Offset Mode]/ [Adaptive + Offset]/ [Override + Offset] steht. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. Hier können Sie die positive Offset-Spannung einstellen.
  • Seite 103 < Andere Einstellung > ▶ CPU Memory Changed Detect [Enabled]* Aktivierung oder Deaktivierung der Systemwarnmeldung beim Booten, wenn die CPU oder Hauptspeicher ersetzt wurde. [Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die Default-Einstellungen für neue Geräte. [Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS- Einstellungen.
  • Seite 104 ▶ Limit CPUID Maximum [Disabled] Aktiviert oder deaktiviert den erweiterten CPUID-Wert. [Enabled] Das BIOS begrenzt den maximalen CPUID Eingabewert, um Bootprobleme mit älteren Betriebssystem zu umgehen, die den Prozessor mit erweiterten CPUID-Wert nicht unterstützen. [Disabled] Verwenden Sie den maximalen CPUID Eingabewert. ▶...
  • Seite 105 ▶ CPU AES Instructions [Enabled] Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New Instructions) Unterstützung. Diese Option wird angezeigt, wenn die CPU diese Funktion unterstützt. [Enabled] Aktiviert die Intel AES Unterstützung. [Disabled] Deaktiviert die Intel AES Unterstützung. ▶ Intel Adaptive Thermal Monitor [Enabled] Aktiviert oder deaktiviert die Intel Adaptive Thermal-Monitor-Funktion, um die CPU vor Überhitzung zu schützen.
  • Seite 106 ▶ Long Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für die CPU in Turbo Boost Modus ein. ▶ Long Duration Maintained (s) [Auto] Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein. ▶ Short Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein.
  • Seite 199 Installation/ Установка This chapter provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet. You may have even link to the URL by scanning the QR code. Das vorliegende Kapitel bietet die Demo-Diagrammen, wie Sie Ihren Computer zu installieren.
  • Seite 200 Youtube http://youtu.be/WPhyn2C5mgs...
  • Seite 206 oder или...
  • Seite 207 SATA HDD http://youtu.be/RZsMpqxythc oder или oder или...
  • Seite 208 Youtube http://youtu.be/JCTFABytrYA 30° A-10...
  • Seite 212 A-14...
