Preface

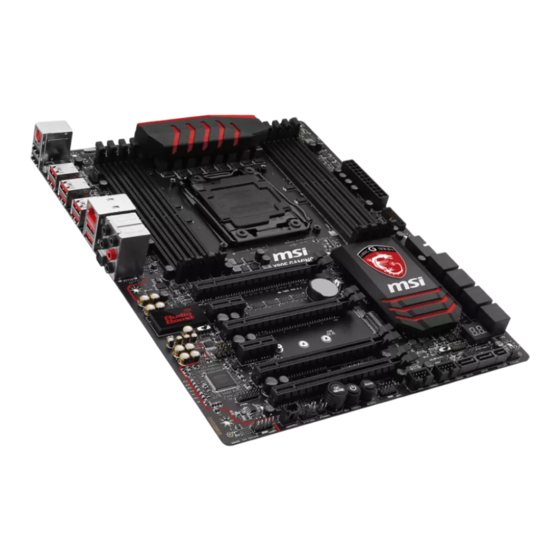

X99A GAMING 7
Motherboard
G52-78851XP

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MSI X99A GAMING 7

Inhaltszusammenfassung für MSI X99A GAMING 7

  • Seite 1 Preface X99A GAMING 7 Motherboard G52-78851XP...

  • Seite 2: Trademarks

    ASMedia Technology Inc. ® ￭ iPad, iPhone, and iPod are trademarks of Apple Inc. ￭ Qualcomm Atheros and Killer are trademarks of Qualcomm Atheros Inc. Revision History Revision Revision History Date V3.1 Release for X99A GAMING 7 2015/01 Preface...

  • Seite 3: Technical Support

    If a problem arises with your system and no solution can be obtained from the user’s manual, please contact your place of purchase or local distributor. Alternatively, please try the following help resources for further guidance. Visit the MSI website for technical guide, BIOS updates, driver updates, and other information: http://www.msi.com/support/ Contact our technical staff at: http://register.msi.com/...

  • Seite 4: Safety Instructions

    Safety Instructions ￭ Always read the safety instructions carefully. ￭ Keep this User’s Manual for future reference. ￭ Keep this equipment away from humidity. ￭ Lay this equipment on a reliable flat surface before setting it up. ￭ The openings on the enclosure are for air convection hence protects the equipment from overheating.

  • Seite 5: Fcc-B Radio Frequency Interference Statement

    FCC-B Radio Frequency Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
  • Seite 6 Radiation Exposure Statement This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment and its antenna should be installed and operated with minimum distance 20 cm between the radiator and your body. This equipment and its antenna must not be co-located or operating in conjunction with any other antenna or transmitter.

  • Seite 7: Battery Information

    Replace only with the same or equivalent type recommended by the manufacturer. Chemical Substances Information In compliance with chemical substances regulations, such as the EU REACH Regulation (Regulation EC No. 1907/2006 of the European Parliament and the Council), MSI provides the information of chemical substances in products at: http://www.msi.com/html/popup/csr/evmtprtt_pcm.html Preface...

  • Seite 8: Weee (Waste Electrical And Electronic Equipment) Statement

    MSI will comply with the product take back requirements at the end of life of MSI-branded products that are sold into the EU. You can return these products to local collection points.
  • Seite 9 MSI će poštovati zahtev o preuzimanju ovakvih proizvoda kojima je istekao vek trajanja, koji imaju MSI oznaku i koji su prodati u EU. Ove proizvode možete vratiti na lokalnim mestima za prikupljanje.
  • Seite 10 MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del loro ciclo di vita.
  • Seite 11 2008 № 1057. Việt Nam RoHS Kể từ ngày 01/12/2012, tất cả các sản phẩm do công ty MSI sản xuất tuân thủ Thông tư số 30/2011/TT-BCT quy định tạm thời về giới hạn hàm lượng cho phép của một số...

  • Seite 12: Inhaltsverzeichnis

    CONTENTS ▍ English ...................... En-1 Motherboard Specifications ................En-2 Block Diagram ....................En-5 Connectors Quick Guide ..................En-6 Back Panel Quick Guide ..................En-8 CPU (Central Processing Unit) ................En-10 Memory ......................En-14 Mounting Screw Holes ..................En-17 Power Supply ....................En-18 Expansion Slots ....................En-19 Internal Connectors ..................En-20 Buttons ......................En-28 Jumper ......................En-30 Switch .......................En-31...
  • Seite 13 Français ..................... Fr-1 Spécifications ......................Fr-2 Block Diagram .....................Fr-5 Guide Rapide Des Connecteurs .................Fr-6 Guide rapide du panneau arrière ................Fr-8 Processeur : CPU .....................Fr-10 Mémoire ......................Fr-14 Trous Taraudés de Montage ................Fr-17 Connecteurs d’alimentation ................Fr-18 Emplacements d’extension ................Fr-19 Connecteurs internes ..................Fr-20 Boutons ......................Fr-28 Cavaliers ......................Fr-30 Interrupteur ......................Fr-31 Indicateurs d'état LED ..................Fr-33...
  • Seite 14 Installation/ Установка ................A-1 CPU ........................A-2 Memory/ Speicher/ Mémoire/ Памяти ..............A-4 Motherboard/ Carte mère/ Материнские платы ..........A-5 Power Connector/ ATX-Stromanshcluss/ Connecteurs d'alimentation/ Pазъема питания ........................A-7 SATA HDD ......................A-9 M.2 ........................A-10 Front Panel Connector/ Frontpanel Anschluss/ Connecteur panneau avant/ Pазъемов передней панели ................A-11 Peripheral Connector/ Peripheriestecker/ Connecteur périphérique/ Периферийных...

  • Seite 15: English

    English Thank you for choosing the X99A GAMING 7 Series (MS-7885 v3.X) ATX motherboard. The X99A GAMING 7 Series motherboards are based on Intel ® X99 chipset for optimal system efficiency. Designed to fit the advanced Intel ® LGA2011-3 processor, the X99A GAMING 7 Series motherboards deliver a...

  • Seite 16: Motherboard Specifications

    USB 2.0 connectors) ■ ASMedia ASM1142 - 2x USB 3.1 ports on the back panel ■ VIA VL805 - 4x USB 3.0 ports on the back panel * Internal JUSB1 connector supports MSI Super Charger. Audio ■ Realtek ALC1150 Codec ®...
  • Seite 17 Back Panel ■ 1x PS/2 port ■ 2x USB 2.0 ports Connectors ■ 1x Clear CMOS button ■ 6x USB 3.0 ports ■ 2x USB 3.1 ports ■ 1x LAN (RJ45) port ■ 1x Optical S/PDIF OUT connector ■ 5x OFC audio jacks Internal ■...
  • Seite 18 - Command Center - Live Update 6 - Smart Utilities - Super Charger - Fast Boot - MSI Gaming APP - ECO Center ■ XSplit Gamecaster ■ Sound Blaster Cinema2 ■ Intel Extreme Tuning Utility ■ Norton Internet Security Solution Form ■...

  • Seite 19: Block Diagram

    Block Diagram 4 Channel DDR4 Memory Haswell-E Processor LGA2011-3 CPU Switch PCIe x1 slot PCI Express Bus Switch PCI Express Bus Killer E2205 Gigabit LAN DMI 2.0 1 x M.2 Switch 1 x SATA Express PCIe x1 slot 10 x SATA 6Gb/s (2 ports reserved for SATA Express) X99 PCH VL805...

  • Seite 20: Connectors Quick Guide

    Connectors Quick Guide BIOS1 JPWR2 CPUFAN2 DIMM8 CPUFAN1 DIMM1 DIMM7 DIMM2 DIMM6 DIMM3 DIMM5 DIMM4 SYSFAN1 Back Panel JPWR1 JUSB1 JCI1 JBAT1 JUSB2 PCI_E1 PCI_E2 SATA1_2 AUD_SW1 PCI_E3 SATA3_4 PCI_E4 M2_1 SATA7_8 PCI_E5 SATA9_10 JTPM1 PCI_E6 JFP2 JAUD1 SYSFAN2 SATA6 POWER1 SATA5 RESET1...
  • Seite 21 Connectors Reference Guide Port Name Port Type Page AUDPWR1 Direct Audio Power Connector En-26 AUD_SW1 Audio Power Switch En-32 Back panel En-8 BIOS1 Multi-BIOS Switch En-31 CPUFAN1~2,SYSFAN1~3 Fan Power Connectors En-22 LGA2011-3 CPU Socket En-11 DIMM1~8 Memory slots En-14 JAUD1 Front Panel Audio Connector En-26 JBAT1...

  • Seite 22: Back Panel Quick Guide

    Back Panel Quick Guide LAN Port PS/2 Port* Line-In/ SS-Out CS-Out USB 3.0 Port USB 3.1 Port Clear CMOS Button RS-Out Line-Out USB 2.0 Port* USB 3.0 Port USB 3.0 Port Optical S/PDIF-Out * Gaming Device Port ▶ PS/2 Port A PS/2 DIN connector is for a PS/2 mouse/keyboard.
  • Seite 23 ▶ LAN Port The standard RJ-45 LAN jack is for connecting to a Local Area Network (LAN). LED Status Description No link Link/ Activity LED Yellow Linked LINK/ACT SPEED Blinking Data activity 10 Mbps connection Speed LED Green 100 Mbps connection Orange 1 Gbps connection ▶...

  • Seite 24: Cpu (Central Processing Unit)

    This motherboard is designed to support overclocking. Before attempting to overclock, please make sure that all other system components can tolerate overclocking. Any attempt to operate beyond product specifications is not recommend. MSI does not guarantee the damages or risks caused by inadequate operation beyond product specifications.

  • Seite 25: Cpu & Heatsink Installation

    CPU & Heatsink Installation When installing a CPU, always remember to install a CPU heatsink. A CPU heatsink is necessary to prevent overheating and maintain system stability. Follow the steps below to ensure correct CPU and heatsink installation. Wrong installation can damage both the CPU and the motherboard.
  • Seite 26 5. Line up the CPU to fit the CPU socket. Be sure to hold the CPU by the base with the metal contacts facing downward. The alignment keys on the CPU will line up with the edges of the CPU socket to ensure a correct fit. 6.
  • Seite 27 9. Evenly spread a thin layer of thermal paste (or thermal tape) on the top of the CPU. This will help in heat dissipation and prevent CPU overheating. 10. Locate the CPU fan connector on the motherboard. CPUFAN1 Thermal paste 11.

  • Seite 28: Memory

    Memory These DIMM slots are used for installing memory modules. DIMM1 DIMM2 DIMM3 DIMM4 DIMM8 DIMM7 DIMM6 DIMM5 Video Demonstration Watch the video to learn how to install memory. http://youtu.be/T03aDrJPyQs Up to Quad-Channel mode This motherboard supports up to four memory channels. Two DIMM slots provide a single channel.
  • Seite 29 Suggestions for Multi-Channel mode population rule Dual-Channel mode Installed DIMMs Diagram (2 memory modules) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM5 DIMM8 DIMM7 DIMM6 DIMM5 Triple-Channel mode Installed DIMMs Diagram (3 memory modules) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM3, DIMM5 DIMM8 DIMM7 DIMM6 DIMM5...
  • Seite 30 Quad-Channel mode Installed DIMMs Diagram (6 memory modules) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM2, DIMM3, DIMM5, DIMM6, DIMM7 DIMM8 DIMM7 DIMM6 DIMM5 Installed DIMMs Diagram (8 memory modules) DIMM1 DIMM2 DIMM3 DIMM1, DIMM2, DIMM4 DIMM3, DIMM4, DIMM5, DIMM6, DIMM8 DIMM7, DIMM8 DIMM7 DIMM6 DIMM5...

  • Seite 31: Mounting Screw Holes

    Mounting Screw Holes When installing the motherboard, first install the necessary mounting stands required for an motherboard on the mounting plate in your computer case. If there is an I/O back plate that came with the computer case, please replace it with the I/O backplate that came with the motherboard package.

  • Seite 32: Power Supply

    Power Supply Video Demonstration Watch the video to learn how to install power supply connectors. http://youtu.be/gkDYyR_83I4 JPWR1~2: ATX Power Connectors These connectors allow you to connect an ATX power supply. To connect the ATX power supply, align the power supply cable with the connector and firmly press the cable into the connector.

  • Seite 33: Pci_E1~6: Pcie Expansion Slots

    Expansion Slots This motherboard contains numerous slots for expansion cards, such as discrete graphics or audio cards. PCI_E1~6: PCIe Expansion Slots The PCIe slot supports the PCIe interface expansion card. PCIe 3.0 x16 Slot PCIe 2.0 x1 Slot PCIe Bandwidth Table ■...

  • Seite 34: Internal Connectors

    Internal Connectors SATA1~10: SATA Connectors This connector is a high-speed SATA interface port. Each connector can connect to one SATA device. SATA devices include disk drives (HDD), solid state drives (SSD), and optical drives (CD/ DVD/ Blu-Ray). Video Demonstration Watch the video to learn how to Install SATA HDD. http://youtu.be/RZsMpqxythc SATA2 SATA1...
  • Seite 35 SATA_EX1: SATA Express Connector The SATA Express, a new high performance storage interface, supports to connect 1 SATA Express device with up to 10 Gb/s transfer rate. Connects the SATA Express device to this 3-in-1 connector by a SATA Express cable. M2_1: M.2 Port The M.2 port supports either M.2 SATA 6Gb/s module or M.2 PCIe module.
  • Seite 36 CPUFAN1~2,SYSFAN1~3: Fan Power Connectors The fan power connectors support system cooling fans with +12V. If the motherboard has a System Hardware Monitor chipset on-board, you must use a specially designed fan with a speed sensor to take advantage of the CPU fan control. Remember to connect all system fans.
  • Seite 37 JFP1, JFP2: System Panel Connectors These connectors connect to the front panel switches and LEDs. The JFP1 connector is compliant with the Intel Front Panel I/O Connectivity Design Guide. When ® installing the front panel connectors, please use the optional M-Connector to simplify installation.
  • Seite 38 • Please only connect one device per USB port to ensure stable charging. • Super-Charger Technology is only available on select MSI motherboard models. Please refer to the MSI website to check if your motherboard has Super-Charger technology. • For iPad, JUSB1 (red mark) can still charge iPad in S3, S4, S5 state.

  • Seite 39: Jci1: Chassis Intrusion Connector

    JUSB3~4: USB 2.0 Expansion Connectors This connector is designed for connecting high-speed USB peripherals such as USB HDDs, digital cameras, MP3 players, printers, modems, and many others. Important Note that the VCC and GND pins must be connected correctly to avoid possible damage.
  • Seite 40 JAUD1: Front Panel Audio Connector This connector allows you to connect the front audio panel located on your computer case. This connector is compliant with the Intel Front Panel I/O Connectivity Design ® Guide. AUDPWR1: Direct Audio Power Connector This connector is used to provide direct power to back panel audio ports. The direct audio power can provide the better audio quality.

  • Seite 41: Jtpm1: Tpm Module Connector

    JTPM1: TPM Module Connector This connector connects to a TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages. En-27...

  • Seite 42: Buttons

    BIOS section of the manual for instructions on how to turn off OC Genie from the BIOS. • The usage of OC Genie is at the user’s own risk. Overclocking is never guaranteed by MSI. • To ensure successfully OC Genie usage, MSI components are recommended. En-28...
  • Seite 43 POWER1: Power Button This button is used to turn-on and turn-off the system. Press the button once to turn-on or turn-off the system. RESET1: Reset Button This reset button is used to reset the system. Press the button to reset the system. En-29...

  • Seite 44: Jslow1: Slow Mode Booting Jumper

    Jumper JBAT1: Clear CMOS Jumper There is CMOS RAM onboard that is external powered from a battery located on the motherboard to save system configuration data. With the CMOS RAM, the system can automatically boot into the operating system (OS) every time it is turned on. If you want to clear the system configuration, set the jumpers to clear the CMOS RAM.

  • Seite 45: Switch

    Preparation: 1. Prepare a bootable USB flash drive. 2. Download the latest BIOS file from the MSI official website at www.msi.com, and then decompress the file. 3. Copy the AFUDE238.exe and the BIOS file to the bootable USB flash drive BIOS recovery steps: 1.
  • Seite 46 AUD_SW1: Audio Power Switch This switch specifies the power mode for back panel audio ports. Onboard Power Direct Power mode (Default) mode Important • Before switching to "Direct Power mode", please make sure the "Direct Audio Power Connector” (AUDPWR1) has been connected to the power supply. •...

  • Seite 47: Led Status Indicators

    LED Status Indicators MSI LED Debug LED BIOS A LED BIOS B LED LED Status Table The following table describes the status of LED indicators. LED Status Description BIOS B Green BIOS B in operation BIOS A Blue BIOS A in operation...

  • Seite 48: Debug Code Led Table

    Debug Code LED Table Please refer to the table below to get more information about the Debug Code LED message. Post Status 02,07 Power on CPU Initialization 03,08 Power on North Bridge Initialization 04,09 Power on South Bridge Initialization Power on Cache Initialization 11~14,32~36,56~5A Early CPU Initialization 15~18,37~3A...

  • Seite 49: Drivers And Utilities

    After you install the operating system you will need to install drivers to maximize the performance of the new computer you just built. MSI motherboard comes with a Driver Disc. Drivers allow the computer to utilize your motherboard more efficiently and take advantage of any special features we provide.

  • Seite 50: Bios Setup

    "MSI Fast Boot" utility screen. Important • Please be sure to install the “MSI Fast Boot” utility before using it to enter the BIOS setup. • The items under each BIOS category described in this chapter are under continuous update for better system performance. Therefore, the description may be slightly different from the latest BIOS and should be held for reference only.
  • Seite 51 Overview After entering BIOS, the following screen is displayed. Temperature monitor My Favorites Language System information Boot device priority bar Virtual OC Genie Button BIOS menu BIOS menu selection selection Menu display ▶ BIOS menu selection The following options are available: ■...
  • Seite 52 Enables or disables the OC Genie function by clicking on this button. When enabled, this button will be light. Enabling OC Genie function can automatically overclock with MSI optimized overclocking profile. Important We recommend that you do not to make any modification in OC menu mode and do not to load defaults after enabling the OC Genie function.
  • Seite 53 Operation You can control BIOS settings with the mouse and the keyboard. The following table lists and describes the hot keys and the mouse operations. Hot key Mouse Description <↑↓→← > Select Item Move the cursor <Enter> Select Icon/ Field Click/ Double-click the left button <Esc>...
  • Seite 54 OC Menu This menu is for advanced users who want to overclock the motherboard. Important • Overclocking your PC manually is only recommended for advanced users. • Overclocking is not guaranteed, and if done improperly, can void your warranty or severely damage your hardware.
  • Seite 55 Enables the OC Genie function by virtual button in BIOS or physical button on motherboard. Enabling OC Genie function can automatically overclock the system with MSI optimized overclocking profile. [By BIOS Options] OC Genie function is enabled by clicking the virtual OC Genie button at the top left corner of BIOS setup screen.
  • Seite 56 ▶ CPU Base Clock Apply Mode [Auto]* Sets the applying mode for adjusted CPU base clock. [Auto] This setting will be configured automatically by BIOS. [Next Boot] CPU will run the adjusted CPU base clock at next boot. [Immediate] CPU runs the adjusted CPU base clock immediately. [During Boot] CPU will run the adjusted CPU base clock during boot.
  • Seite 57 ▶ Memory Fast Boot [Auto] Enables or disables the initiation and training for memory every booting. [Auto] This setting will be configured automatically by BIOS. [Enabled] Memory will completely imitate the archive of first initiation and first training. After that, the memory will not be initialed and trained when booting to accelerate the system booting time.
  • Seite 58 ▶ CPU VRM Over Temperature Protection [Enabled] Enables or disables the CPU VRM over-temperature protection. [Enabled] Sets the temperature limit on CPU VRM for over-temperature protection. The CPU frequency may be throttled when CPU temperature over the specified temperature. [Disabled] Disables this function.
  • Seite 59 ▶ CPU Core/Ring Voltage Mode [Auto]* Selects the control mode for CPU Core/ Ring voltages. [Auto] This setting will be configured automatically by BIOS. [Adaptive Mode] Sets the adaptive voltage automatically for optimizing the system performance. [Override Mode] Allows you to set the voltage manually. [Offset Mode] Allows you to set the offset voltage and select the voltage offset mode.
  • Seite 60 ▶ XXX Voltage [Auto]* (optional) Sets the voltages related to memory/ PCH. If set to "Auto", BIOS will set the voltage automatically or you can set it manually. < Other Setting > ▶ CPU Memory Changed Detect [Enabled]* Enables or disables the system to issue a warning message during boot when the CPU or memory has been replaced.
  • Seite 61 ▶ Execute Disable Bit [Enabled] Intel’s Execute Disable Bit functionality can prevent certain classes of malicious “buffer overflow” attacks where worms attempt to execute code to damage the system. It is recommended that keeps this item enabled always. [Enabled] Enables NO-Execution protection to prevent the malicious attacks and worms.
  • Seite 62 ▶ Intel C-State [Enabled] C-state is a processor power management technology defined by ACPI. [Auto] This setting will be configured automatically by BIOS. [Enabled] Detects the idle state of system and reduce CPU power consumption accordingly. [Disabled] Disable this function. ▶...
  • Seite 63 ▶ Internal VR OVP OCP Protection [Auto] Enables or disables the over-voltage protection and over-current protection for CPU internal VR (Voltage Regulator). [Auto] This setting will be configured automatically by BIOS. [Enabled] Enables the limitation of internal VR for over-voltage protection and over-current protection.

  • Seite 65: Deutsch

    Deutsch Danke, dass Sie das X99A GAMING 7 (MS-7885 v3.X) ATX Motherboard gewählt haben. Diese X99A GAMING 7 Motherboard basiert auf dem Intel ® X99 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten Intel LGA2011-3 Prozessor zu ®...

  • Seite 66: Spezifikationen

    USB 2.0 Anschlüsse zur Verfügung) ■ ASMedia ASM1142 - 2x USB 3.1 Anschlüsse an der rückseitigen Anschlussleiste ■ VIA VL805 - 4x USB 3.0 Anschlüsse an der rückseitigen Anschlussleiste * Interner JUSB1 Anschluss unterstützt MSI Super Charger. Audio ■ Realtek ALC1150 Codec ®...
  • Seite 67 ■ 1x Killer E2205 Gigabit LAN Controller* * Der Killer Network Manager ist derzeit nur für Windows 7/ 8/ 8.1erhältlich. Die unterstützten Treiber für andere Betriebssysteme würden auf der Website zur Verfügung stehen, wenn vom Lieferanten zur Verfügung gestellt.. Hintere Ein-/ ■...
  • Seite 68 ■ MSI - Kommandozentrale - Live Update 6 - Smart-Funktion - Super Charger - Fast Boot - MSI Spiele APP - ECO Center ■ XSplit Gamecaster ■ Sound Blaster Cinema2 ■ Intel Extreme Tuning Utility ■ Norton Internet Security Solution Formfaktor ■...

  • Seite 69: Blockdiagramm

    Blockdiagramm 4 Channel DDR4 Memory Haswell-E Processor LGA2011-3 CPU Switch PCIe x1 slot PCI Express Bus Switch PCI Express Bus Killer E2205 Gigabit LAN DMI 2.0 1 x M.2 Switch 1 x SATA Express PCIe x1 slot 10 x SATA 6Gb/s (2 ports reserved for SATA Express) X99 PCH VL805...

  • Seite 70: Anschlussübersicht

    Anschlussübersicht BIOS1 JPWR2 CPUFAN2 DIMM8 CPUFAN1 DIMM1 DIMM7 DIMM2 DIMM6 DIMM3 DIMM5 DIMM4 SYSFAN1 Rück- tafel JPWR1 JUSB1 JCI1 JBAT1 JUSB2 PCI_E1 PCI_E2 SATA1_2 AUD_SW1 PCI_E3 SATA3_4 PCI_E4 M2_1 SATA7_8 PCI_E5 SATA9_10 JTPM1 PCI_E6 JFP2 JAUD1 SYSFAN2 SATA6 POWER1 SATA5 RESET1 JUSB4 SYSFAN3...

  • Seite 71: Übersicht Der Motherboard-Anschlüsse

    Übersicht der Motherboard-Anschlüsse Port-Name Port-Typ Seite AUDPWR1 Direct Audio Power Anschluss De-26 AUD_SW1 Audio Power Schalter De-32 Rücktafel De-8 BIOS1 Multi-BIOS Schalter De-31 CPUFAN1~2,SYSFAN1~3 Stromanschlüsse für Lüfter De-22 LGA2011-3 CPU Sockel De-11 DIMM1~8 Speichersteckplätze De-14 JAUD1 Audioanschluss des Frontpanels De-26 JBAT1 Steckbrücke zur CMOS-Löschung De-30...

  • Seite 72: Rücktafel-Übersicht

    Rücktafel-Übersicht PS/2 Anschluss Anschluss* USB 3.0 USB 3.1 CS-Out Line-In/ SS-Out Anschluss Anschluss Clear CMOS Taste RS-Out Line-Out USB 2.0 USB 3.0 Anschluss USB 3.0 Optischer Anschluss* Anschluss S/PDIF- Ausgang * Spiele-Gerät-Port ▶ PS/2 Anschluss Der PS/2 DIN Anschluss ist für eine PS/2 Maus/Tastatur.
  • Seite 73 ▶ LAN Anschluss Die Standard RJ-45 Buchse dient zur Verbindung in einem lokalen Netzwerk (LAN). LED Status Bezeichnung Keine Verbindung Link/ Activity LED Gelb Verbindung (Verbindung/ LINK/ACT SPEED Aktivität LED) Blinkt Datenaktivität 10 Mbps-Verbindung Speed LED Grün 100 Mbps-Verbindung (Geschwindigkeit LED) Orange 1 Gbps-Verbindung...

  • Seite 74: Cpu (Prozessor)

    CPU (Prozessor) Erklärung zur LGA2011-3 CPU Die Obserseite der LGA2011-3 CPU hat vier Justierungen und ein gelbes Dreieck um die korrekte Ausrichtung der CPU auf dem Motherboard zu gewährleisten. Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins. Justierung Das gelbe Dreieck des Prozessors...

  • Seite 75: Cpu & Kühlkörper Einbau

    CPU & Kühlkörper Einbau Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren. Ein CPU-Kühlkörper ist notwendig, um eine Überhitzung zu vermeiden und die Systemstabilität beizubehalten. Befolgen Sie die nachstehenden Schritte, um die richtige CPU und CPU-Kühlkörper Installation zu gewährleisten. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Motherboard.
  • Seite 76 5. Positionieren Sie die CPU so, dass sie auf den Sockel passt. Die CPU muss dabei mit der Pin_seite nach unten zeigen. Vergewissern Sie sich anhand der Justiermarkierungen, dass die CPU in der korrekten Position ist. 6. Verschließen Sie die Abdeckplatte vorsichtig und entfernen Sie die Plastikabdeckung.
  • Seite 77 9. Verteilen Sie die dafür geeignete Wärmeleitpaste oder ein Wärmeleitklebepad auf der Oberseite der eingesetzten CPU. Dies verbessert die Wärmeableitung maßgeblich und verhindert damit die Überhitzung des Prozessors. 10. Machen Sie den CPU-Lüfteranschluss auf dem Motherboard ausfindig. CPUFAN1 Wärmeleitpaste 11. Setzen Sie den Prozessorkühler auf die Kühlerhalterung des Motherboards und beachten Sie die Übereinstimmung der Lüfterverankerungen mit den dafür vorgesehenen Löchern auf dem Sockel.

  • Seite 78: Unterstützung Von Quad-Channel-Speicher

    Speicher Die DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. DIMM1 DIMM2 DIMM3 DIMM4 DIMM8 DIMM7 DIMM6 DIMM5 Video-Demonstration Anhand dieses Video erfahren Sie, wie Sie die Speichermodule installieren. http://youtu.be/T03aDrJPyQs Unterstützung von Quad-Channel-Speicher Diese Motherboard unterstützt bis zu vier Speicherkanäle. Zwei DIMM-Steckplätze stellen einen Single-Channel zur Verfügung. Die Speichermodule können Daten über vier Datenbus-Kanäle gleichzeitig senden und empfangen, um die Systemleistung zu verbessern.
  • Seite 79 Vorgeschlagene Bestückungsregeln für Multi-Kanal Speicher-Modus Zwei-Kanal-Modus Installierte DIMMs Abbildung (2 Speichermodule) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM5 DIMM8 DIMM7 DIMM6 DIMM5 Drei-Kanal-Modus Installierte DIMMs Abbildung (3 Speichermodule) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM3, DIMM5 DIMM8 DIMM7 DIMM6 DIMM5 Vier-Kanal-Modus Installierte DIMMs Abbildung (4 Speichermodule) DIMM1...
  • Seite 80 Vier-Kanal-Modus Installierte DIMMs Abbildung (6 Speichermodule) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM2, DIMM3, DIMM5, DIMM6, DIMM7 DIMM8 DIMM7 DIMM6 DIMM5 Installierte DIMMs Abbildung (8 Speichermodule) DIMM1 DIMM2 DIMM3 DIMM1, DIMM2, DIMM4 DIMM3, DIMM4, DIMM5, DIMM6, DIMM8 DIMM7, DIMM8 DIMM7 DIMM6 DIMM5 Wichtig Stellen Sie im Dual-/ Triple-/ Quad-Kanal-Modusbitte sicher, dass Sie Module des...

  • Seite 81: Schraubenlöcher Für Die Montage

    Schraubenlöcher für die Montage Verwenden Sie die dem Motherboard beiliegende I/O-Platte und setzen Sie sie mit leichtem Druck von innen in die Aussparung des Computergehäuses ein. Zur Installation des Motherboards in Ihrem PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Motherboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Motherboard mit den dem Gehäuse beiliegenden Schrauben fest.

  • Seite 82: Stromversorgung

    Stromversorgung Video-Demonstration Anhand dieses Video an untenstehender Adresse erfahren Sie, wie Sie die Stromversorgungsstecker installieren. http://youtu.be/gkDYyR_83I4 JPWR1~2: ATX Stromanschlüsse Mit diesem Anschluss verbinden Sie den ATX Stromanschlusse. Achten Sie bei dem Verbinden des ATX Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist.

  • Seite 83: Pci_E1~6: Pcie Erweiterungssteckplätze

    Erweiterungssteckplätze Dieses Motherboard enthält zahlreiche Schnittstellen für Erweiterungskarten, wie diskrete Grafik-oder Soundkarten. PCI_E1~6: PCIe Erweiterungssteckplätze Der PCIe Steckplatz unterstützt PCIe-Erweiterungskarten. PCIe 3.0 x16-Steckplatz PCIe 2.0 x1-Steckplatz Tabelle der PCIe Bandbreiten ■ 3.0 = PCIe Gen 3.0 Lanes , 2.0 = PCIe Gen 2.0 Lanes Bandbreite 1-Weg 2-Wege...

  • Seite 84: Interne Anschlüsse

    Interne Anschlüsse SATA1~10: SATA Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial ATA Gerät angeschlossen werden. Zu Serial ATA Geräten gehören Festplatten (HDD), SSD Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke). Video-Demonstration Anhand dieses Video an untenstehender Adresse erfahren Sie, wie Sie eine SATA-Featplatte installieren.

  • Seite 85: Sata_Ex1: Sata Express Anschluss

    SATA_EX1: SATA Express Anschluss SATA Express (SATAe) ist eine Hochleistungs-Speicherschnittstelle und der Nachfolger von SATA 6G. Dieser Anschluss unterstützt 1 SATA Express Gerät mit einer Übertragungsrate von bis zu 10 Gb/s. Um das SATA Express Gerät am 3-in-1 Anschluss anzuschließen wird ein SATA Express Kabel benötigt. M2_1: M.2 Anschluss Der M.2-Port unterstützt entweder ein M.2 SATA 6Gb/s-Modul oder ein M.2 PCIe- Modul.

  • Seite 86: Cpufan1~2,Sysfan1~3: Stromanschlüsse Für Lüfter

    CPUFAN1~2,SYSFAN1~3: Stromanschlüsse für Lüfter Die Anschlüsse unterstützen aktive Systemlüfter mit +12V. Ist Ihr Motherboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Geschwindigkeitsregelung, um die Vorteile der Steuerung des CPU Lüfters zu nutzen. Vergessen Sie nicht, alle Systemlüftern anzuschließen. Einige Systemlüfter können nicht direkt an dem Motherboard angeschlossen werden und müssen stattdessen mit dem Netzteil direkt verbunden werden.
  • Seite 87 JFP1, JFP2: Systemtafelanschlüsse Diese Anschlüsse sind für das Frontpanel angelegt. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel Front ® Panel I/O Connectivity Design Guide”. Bei der Installation des Frontpanel-Anschlüsse, nutzen Sie bitte die optionalen M-Connectors um die Installation zu vereinfachen. Schließen Sie alle Kabel aus dem PC-Gehäuse zunächst an die M-Connectors an und stecken Sie die M-Connectors auf das Motherboard.
  • Seite 88 Ladevorgang. • Die Super-Charger Technologie ist nur für ausgewählte MSI Motherboard-Modelle verfügbar. Prüfen Sie bitte anhand der MSI Webseite ob Ihr Motherboard die SuperCharger Technologie unterstützt. • Das iPad kann auch im S3-, S4- und S5-Status über den JUSB1 (rote Markierung) geladen werden.

  • Seite 89: Jci1: Gehäusekontaktanschluss

    JUSB3~4: USB 2.0 Erweiterungsanschlüsse Dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits-USB Peripheriegeräte, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches. Wichtig Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

  • Seite 90: Jaud1: Audioanschluss Des Frontpanels

    JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audio Ein- und Ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O Connectivity Design Guide”. AUDPWR1: Direct Audio Power Anschluss Dieser Anschluss wird für die direkte Stromversorgung der rückseitigen Audio- Anschlüsse verwendet.

  • Seite 91: Jtpm1: Tpm Anschluss

    JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. De-27...

  • Seite 92: Tasten

    • Bitte installieren Sie DDR4 2133 oder schnelleren Hauptspeicher sowie hochwertige Kühler wenn Sie OC Genie einsetzen. • MSI gibt keine Garantie auf den Übertaktungsbereich und auf eventuelle Schäden, die durch eine Übertaktung entstehen können. • OC Genie kann im BIOS deaktiviert werden. Der BIOS-Bereich dieses Handbuchs gibt darüber Auskunft.

  • Seite 93: Power1: Ein-/Ausschalter

    POWER1: Ein-/Ausschalter Dieser Ein-/ Ausschalter wird verwendet, um das System ein- und auszuschalten. Drücken Sie diese Taste, um das System ein- bzw. auszuschalten. RESET1: Reset-Taste Diese Reset-Taste wird verwendet, um das System zurückzusetzen. Drücken Sie die Taste, um das System zurückzusetzen. De-29...

  • Seite 94: Jslow1: Slow Mode Booting Steckbrücke

    Steckbrücke JBAT1: Steckbrücke zur CMOS-Löschung Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.

  • Seite 95: Schalter

    Sie die folgenden Schritte ausführen, um das BIOS wiederherzustellen. Vorbereitung: 1. Bereiten Sie ein bootsfähiges USB-Flashlaufwerk vor. 2. Laden Sie bitte die neueste BIOS Version von der offiziellen MSI Website: www. msi.com, und dekomprimieren Sie die Datei. 3. Kopieren Sie AFUDE238.exe und die BIOS-Datei auf das bootsfähige USB-Flash- Laufwerk.
  • Seite 96 AUD_SW1: Audio Power Schalter Dieser Schalter legt die Stromquelle für die rückseitigen Audio-Anschlüsse fest. Bordstromversorgung Direkte Modus (Standardwert) Stromversorgung Modus Wichtig • Vor dem Umschalten auf "Direct Power mode", stellen Sie sicher, dass der “Direct Audio Power Anschluss” (AUDPWR1) an die Spannungsversorgung angeschlossen wird.

  • Seite 97: Led Statusanzeige

    LED Statusanzeige MSI LED Debug LED BIOS A LED BIOS B LED Die Tabelle der LED Statusanzeigen Die folgende Tabelle beschreibt die Bedeutung der LED-Anzeigen. LED Status Beschreibung BIOS B Grün BIOS B ist im Betrieb BIOS A Blau BIOS A ist im Betrieb...
  • Seite 98 Debug-Code-LED-Panel Weitere Informationen zu den Debug-LED-Meldungen entnehmen Sie bitte der nachstehenden Tabelle. Post Status 02,07 Start-CPU-Initialisierung 03,08 Start-Northbridge-Initialisierung 04,09 Start-Southbridge-Initialisierung Start-Cache-Initialisierung 11~14,32~36,56~5A Frühe CPU-Initialisierung 15~18,37~3A Frühe Northbridge-Initialisierung 19~1C,3B~3E Frühe Southbridge-Initialisierung 1D~2F,31,3F~4E,50~55 Frühe Speicherinitialisierung 63~67,D0 Späte CPU-Initialisierung 69~6F,D1 Späte Northbridge-Initialisierung 70~77,D2 Späte Southbridge-Initialisierung 92~96,B5,D4 PCI-Bus-Initialisierung...

  • Seite 99: Treiber Und Dienstprogramme

    Treiber und Dienstprogramme Nach der Installation des Betriebssystems müssen Sie Treiber installieren, um die Leistung des neuen Computers zu maximieren. Dem MSI Mainbaord liegt eine Treiber-CD bei. Die enthaltenen Treiber ermöglichen es Ihnen, das Motherboard effizienter zu nutzen und von den besonderen Eigenschaften des MSI Motherboards zu profitieren.

  • Seite 100: Bios Setup

    BIOS Setup CLICK BIOS wurde von MSI entwickelt, es bietet eine intuitiv bedienbare grafische Benutzeroberfläche in der BIOS-Parameter einfach per Maus und Tastatur konfiguriert werden können. Mit CLICK BIOS können Benutzer alle wichtigen BIOS-Einstellungen ändern, die CPU-Temperatur überwachen, die Boot-Reihenfolge festlegen und die Systeminformationen anzeigen, wie CPU-Name, DRAM Kapazität, OS-Version und...

  • Seite 101: Überbilck

    Überbilck Nach dem Aufrufen des BIOS, sehen Sie die folgende Anzeige. Temperaturüberwachung Favoriten Sprache System- Information Bootgeräte- Prioritätsleiste Virtual OC Genie Taste BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige ▶ BIOS-Menü-Auswahl Die folgenden Optionen stehen zur Verfügung: ■ SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz, Boot- Geräte angeben.
  • Seite 102 Aktivieren oder deaktivieren Sie die OC Genie Funktion durch einen Klick auf diese Taste. Wenn aktiviert, leuchtet diese Taste auf. Aktivieren Sie die OC Genie-Funktion mit einem von MSI optimierten Übertaktungsprofil automatisch zu übertakten. Wichtig Es wird empfohlen, keine Änderung im OC-Menü zu machen und die Werkseinstellungen nach dem Aktivieren der OC Genie-Funktion nicht zu laden.

  • Seite 103: Betrieb

    Betrieb Sie können die BIOS-Einstellungen mit der Maus oder der Tastatur steuern. Die folgende Tabelle zeigt und beschreibt die Hotkeys und Mausaktionen. Hotkey Maus Beschreibung <↑↓→← > Auswahl eines Eintrages Bewegen Sie den Cursor <Eingaber> Auswahl eines Symbols/ Feldes Klicken/ doppelt- klicken Sie mit der linken Maustaste <Esc>...
  • Seite 104 OC-Menü In diesem Menü können Benutzer das BIOS anpassen und übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebniss im Klaren sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Motherboard oder Komponenten des Systems beschädigen können. Wichtig •...
  • Seite 105 Aktivieren Sie die OC Genie Funktion durch die virtuelle Taste im BIOS oder die physische Taste auf dem Motherboard. Das Aktivieren der OC Genie-Funktion kann das System mit dem von MSI optimierten Übertaktungsprofil automatisch übertakten. [By BIOS Options] Aktivieren Sie die OC Genie Funktion durch einen Klick auf die virtuelle Taste in der linken oberen Ecke des BIOS-Setup- Bildschirm.
  • Seite 106 ▶ Ring Ratio [Auto] Setzen Sie den Ring Ratio. Der erlaubte Wertebereich ist abhängig von der installierten CPU. ▶ Adjusted Ring Frequency Zeigt die angepasste Ring Frequenz. Nur Anzeige – keine Änderung möglich. < CPU BCLK Einstellung > ▶ CPU Base Clock (MHz) [Default] Hier können Sie den CPU Grundtakt anpassen.
  • Seite 107 ▶ DRAM Timing Mode [Auto] Wählt den Speicher-Timing-Modus aus. [Auto] Das DRAM-Timing wird basierend auf SPD (Serial Presence Detect) der installierten Speichermodule bestimmt. [Link] Ermöglicht die manuelle Konfigurieren des DRAM-Timing für alle Speicherkanäle. [UnLink] Ermöglicht die manuelle Konfigurieren des DRAM-Timing für die einzelnen Speicherkanäle.
  • Seite 108 ▶ CPU Vdroop Offset Control [Auto] Legen Sie einen Prozentsatz der Offset-Spannung für die CPU VDroop fest. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellung automatisch konfigurieren. ▶ CPU Over Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren.
  • Seite 109 ▶ DRAM CH_A/B, CH_C/D Under Voltage Protection [Auto] Legen Sie die Spannungsgrenze für den DRAM-Unterspannungsschutz fest. Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch konfigurieren. Höhere Spannung bietet weniger Schutz und kann das System beschädigen. ▶...
  • Seite 110 ▶ CPU Core/ Ring Voltage Offset Mode [Auto]* Wählen Sie die CPU Core/ Ring-Spannungs-Offset-Modi aus. Diese Option wird angezeigt, wenn “CPU Core/Ring Voltage Mode” auf [Offset Mode]/ [Adaptive + Offset]/ [Override + Offset] steht. [Auto] Diese Einstellungen werden vom BIOS automatisch konfiguriert. Hier können Sie die positive Offset-Spannung einstellen.
  • Seite 111 < Andere Einstellung > ▶ CPU Memory Changed Detect [Enabled]* Aktivierung oder Deaktivierung der Systemwarnmeldung beim Booten, wenn die CPU oder Hauptspeicher ersetzt wurde. [Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die Default-Einstellungen für neue Geräte. [Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS- Einstellungen.
  • Seite 112 ▶ Limit CPUID Maximum [Disabled] Aktiviert oder deaktiviert den erweiterten CPUID-Wert. [Enabled] Das BIOS begrenzt den maximalen CPUID Eingabewert, um Bootprobleme mit älteren Betriebssystem zu umgehen, die den Prozessor mit erweiterten CPUID-Wert nicht unterstützen. [Disabled] Verwenden Sie den maximalen CPUID Eingabewert. ▶...
  • Seite 113 ▶ CPU AES Instructions [Enabled] Aktiviert oder deaktiviert die CPU AES (Advanced Encryption Standard-New Instructions) Unterstützung. Diese Option wird angezeigt, wenn die CPU diese Funktion unterstützt. [Enabled] Aktiviert die Intel AES Unterstützung. [Disabled] Deaktiviert die Intel AES Unterstützung. ▶ Intel Adaptive Thermal Monitor [Enabled] Aktiviert oder deaktiviert die Intel Adaptive Thermal-Monitor-Funktion, um die CPU vor Überhitzung zu schützen.
  • Seite 114 ▶ Long Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für die CPU in Turbo Boost Modus ein. ▶ Long Duration Maintained (s) [Auto] Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) ein. ▶ Short Duration Power Limit (W) [Auto] Hier stellen Sie die TDP Leistungsgrenze für CPU in Turbo Boost Modus ein.

  • Seite 115: Français

    Français Merci d’avoir choisi une carte mère ATX de la série X99A GAMING 7 (MS- 7885 v3.X). La série X99A GAMING 7 est basée sur le chipset Intel ® pour une efficacité optimale. Conçue pour fonctionner avec les processeurs Intel LGA2011-3, les cartes mère de la série X99A GAMING 7 délivrent de...

  • Seite 116: Spécifications

    USB 2.0 internes) ■ ASMedia ASM1142 - 2x ports USB 3.1 sur le panneau arrière ■ VIA VL805 - 4x ports USB 3.0 sur le panneau arrière * Le connecteur JUSB1 supporte MSI Super Charger. Audio ■ Realtek ALC1150 Codec ®...
  • Seite 117 ■ 1x contrôleur Killer E2205 Gigabit LAN* * Le Killer Network Manager n’est actuellement diponible que pour Windows 7/ 8/ 8.1. Les pilotes pris en charge pour d’autres systèmes d’exploitation seront disponible sur le site officiel s’ils sont fournis par le vendeur. Connecteurs ■...
  • Seite 118 - Command Center - Live Update 6 - Smart Utilities - Super Charger - Fast Boot - MSI Gaming APP - ECO Center ■ XSplit Gamecaster ■ Sound Blaster Cinema2 ■ Intel Extreme Tuning Utility ■ Norton Internet Security Solution Dimension ■...

  • Seite 119: Block Diagram

    Block Diagram 4 Channel DDR4 Memory Haswell-E Processor LGA2011-3 CPU Switch PCIe x1 slot PCI Express Bus Switch PCI Express Bus Killer E2205 Gigabit LAN DMI 2.0 1 x M.2 Switch 1 x SATA Express PCIe x1 slot 10 x SATA 6Gb/s (2 ports reserved for SATA Express) X99 PCH VL805...
  • Seite 120 Guide Rapide Des Connecteurs BIOS1 JPWR2 CPUFAN2 DIMM8 CPUFAN1 DIMM1 DIMM7 DIMM2 DIMM6 DIMM3 DIMM5 DIMM4 SYSFAN1 Panneau arrière JPWR1 JUSB1 JCI1 JBAT1 JUSB2 PCI_E1 PCI_E2 SATA1_2 AUD_SW1 PCI_E3 SATA3_4 PCI_E4 M2_1 SATA7_8 PCI_E5 SATA9_10 JTPM1 PCI_E6 JFP2 JAUD1 SYSFAN2 SATA6 POWER1 SATA5...
  • Seite 121 Guide référence des connecteurs Noms de ports Types des ports Page AUDPWR1 Connecteurs d'alimentation directe audio Fr-26 AUD_SW1 Interrupteur d’alimentation audio Fr-32 Panneau arrière Fr-8 BIOS1 Interrupteur Multi-BIOS Fr-31 CPUFAN1~2,SYSFAN1~3 Connecteurs d'alimentation de ventilateurs Fr-22 LGA2011-3 CPU Socket Fr-11 DIMM1~8 Emplacements de mémoire Fr-14 JAUD1...

  • Seite 122: Guide Rapide Du Panneau Arrière

    Guide rapide du panneau arrière Port LAN Port PS/2* CS-Out Ligne-In/ SS-Out Port USB 3.0 Port USB 3.1 Bouton d’effacement CMOS RS-Out Ligne-Out Port USB 2.0* Port USB 3.0 Port USB 3.0 S/PDIF-Out optique * Port pour périphérique de jeux ▶...
  • Seite 123 ▶ Port LAN La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network (LAN)). Etat de LED Description Eteint Non relié Link/ Activity LED (LED de lien/ Jaune Relié LINK/ACT SPEED activité) Clignote Activité de donnée Eteint Débit de 10 Mbps Speed LED...

  • Seite 124: Processeur : Cpu

    Processeur : CPU Introduction du LGA2011-3 CPU A la surface du LGA2011-3 CPU vous noterez quatre clés d'alignement ainsi qu'un triangle jaune pour assister l'alignement correct du CPU sur la position de carte mère. Le triangle jaune corresponde à la Pin 1.

  • Seite 125: Installation Du Cpu Et Son Ventilateur

    Installation du CPU et son ventilateur Quand vous installez un CPU, assurez-vous toujours que le CPU soit équipé d’un ventilateur, qui est nécessaire pour éviter la surchauffe et maintenir la stabilité. Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement. Une installation incorrecte peut endommager votre CPU et la carte mère.
  • Seite 126 5. Alignez le CPU pour dans la douille CPU. Assurez-vous de maintenir le CPU par la base avec les contacts métaux vers le bas. Les clés d'alignement sur le CPU s'alignent avec les bords de la douille pour garantir la bonne position. 6.
  • Seite 127 9. Appliquez une couche de pâte thermique (ou d’adhésif thermique) sur le dessus du CPU. Cela aide la dissipation de chaleur et prévient la surchauffe du CPU. 10. Localisez le connecteur du ventilateur CPU sur la carte mère. CPUFAN1 Pâte thermique 11.

  • Seite 128: Mémoire

    Mémoire Ces emplacements DIMM sont destinés à installer les modules de mémoire. DIMM1 DIMM2 DIMM3 DIMM4 DIMM8 DIMM7 DIMM6 DIMM5 Démonstration de vidéo Voir le vidéo sur l'installation des mémoires sur le site ci-dessous. http://youtu.be/T03aDrJPyQs Jusqu'au mode Quatre Canaux Cette carte mère supporte la mémoire jusqu'à quatre canaux. Deux emplacments DIMM fournissent un seul canal.
  • Seite 129 Conseils pour la règle de population du mode multi-canaux Mode double-canaux DIMMs installé Diagramme (2 modules de mémoire) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM5 DIMM8 DIMM7 DIMM6 DIMM5 Mode triple-canaux DIMMs installé Diagramme (3 modules de mémoire) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM3, DIMM5 DIMM8...
  • Seite 130 Mode quatre-canal DIMMs installé Diagramme (6 modules de mémoire) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM2, DIMM3, DIMM5, DIMM6, DIMM7 DIMM8 DIMM7 DIMM6 DIMM5 DIMMs installé Diagramme (8 modules de mémoire) DIMM1 DIMM2 DIMM3 DIMM1, DIMM2, DIMM4 DIMM3, DIMM4, DIMM5, DIMM6, DIMM8 DIMM7, DIMM8 DIMM7...

  • Seite 131: Trous Taraudés De Montage

    Trous Taraudés de Montage Avant d’installer votre carte mère, il faut d’abord installer les socles de montage néce saires sur le plateau de montage du boîtier de l’ordinateur. Si le boîtier de l’ordinateur est accompagné par un panneau Entrée/ Sortie arrière, veuillez le remplacer et utiliser celui qui est fournit dans la boîte de la carte.

  • Seite 132: Connecteurs D'alimentation

    Connecteurs d’alimentation Démonstration de vidéo Voir le vidéo sur l’installation des connecteurs d’alimentation sur le site ci-dessous. http://youtu.be/gkDYyR_83I4 JPWR1~2 : Connecteur d'alimentation ATX Ce connecteur vous permet de relier une alimentation ATX. Pour cela, alignez le câble d’alimentation avec le connecteur et appuyez fermement le câble dans le connecteur. Si ceci est bien fait, la pince sur le câble d’alimentation doit être accrochée sur le connecteur d’alimentation de la carte mère.

  • Seite 133: Emplacements D'extension

    Emplacements d’extension Cette carte mère contient de nombreux ports pour les cartes d’extension, tels que les cartes graphiques ou les cartes audio. PCI_E1~6 : Emplacement d’extension PCIe L'emplacement PCIe supporte l'interface de carte d'extension PCIe. Emplacement PCIe 3.0 x16 Emplacement PCIe 2.0 x1 Tableau de débit PCIe ■...

  • Seite 134: Connecteurs Internes

    Connecteurs internes SATA1~10 : Connecteurs SATA Ce connecteur est un port d’interface SATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HDD), disque état solide (SSD), et lecteurs optiques (CD/ DVD/ Blu-Ray). Démonstration de vidéo Voir le vidéo sur l’installation d’un SATA HDD.
  • Seite 135 SATA_EX1 : Connecteur SATA Express SATA Express, la nouvelle interface de stockage de haute performance, sert à connecter 1 périphérique SATA Express au taux de transfert jusqu’à 10 Gb/s. Connectez le périphérique SATA Express à ce connecteur 3-en-1 via un câble SATA Express.
  • Seite 136 CPUFAN1~2,SYSFAN1~3 : Connecteur d’alimentation du ventilateur Les connecteurs d’alimentation du ventilateur supportent les ventilateurs de type +12V. Si la carte mère est équipée d’un moniteur du matériel système intégré, vous devrez utiliser un ventilateur spécial pourvu d’un capteur de vitesse afin de contrôler le ventilateur de l’unité...
  • Seite 137 JFP1, JFP2 : Connecteur panneau système Ces connecteurs se connectent aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel . Lors de l’installation des connecteurs du panneau avant, veuillez utiliser ®...
  • Seite 138 • La SuperCharger Technology n’est pas disponible sur tous les modèles de carte mère. Veuillez vous référer au site MSI pour vérifier si votre carte mère est équipé de la SuperCharger Technology. • Pour l’iPad, JUSB1 (marqué rouge) peut aussi charger l’iPad en état S3, S4, S5.

  • Seite 139: Jci1 : Connecteur Intrusion Châssis

    JUSB3~4 : Connecteurs d’extension USB 2.0 Ce connecteur est destiné à connecter les périphériques USB haute vitesse tels que les disques durs USB, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires. Important Notez que les pins VCC et GND doivent être branchées correctement afin d’éviter tout dommage possible.
  • Seite 140 JAUD1 : Connecteur audio panneau avant Ce connecteur vous permet de connecter un audio sur le panneau avant.Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel ® AUDPWR1 : Connecteurs d’alimentation directe audio Ce connecteur sert à alimenter directement les ports audio sur le panneau arrière. L’alimentation directe audio fournit un effet audio de meilleure qualité.

  • Seite 141: Jtpm1 : Connecteur De Module Tpm

    JTPM1 : Connecteur de Module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module) en option. Veuillez vous référer au manuel du module TPM pour plus d’information détaillée. Fr-27...

  • Seite 142: Boutons

    à la section BIOS de ce manuel pour les instructions comment désactiver OC Genie dans le BIOS. • L’utilisation d’OC Genie est à la risque de l’utilisateur. Overclocking n’est jamais garanti par MSI. • Pour assurer un usage réussi d’OC Genie, les composants MSI sont recommandés. Fr-28...
  • Seite 143 POWER1 : Bouton d’alimentation Ce bouton sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer ou éteindre le système. RESET1 : Bouton de réinitialisation Ce bouton sert à réinitialiser le système. Appuyez sur ce bouton pour le réinitialiser. Fr-29...

  • Seite 144: Cavaliers

    Cavaliers JBAT1 : Cavalier d’effacement CMOS Il y a un CMOS RAM intégré, qui est alimenté par une batterie externe située sur la carte mère, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d’exploitation chaque fois qu’il est allumé.

  • Seite 145: Interrupteur

    BIOS avec les étapes suivantes. Préparation : 1. Préparez un disque flash USB. 2. Téléchargez le fichier BIOS à jour sur le site officiel MSI : www.msi.com, et puis décompressez le fichier. 3. Copiez AFUDE238.exe et le fichier BIOS sur le disque flash USB.
  • Seite 146 AUD_SW1 : Interrupteur d’alimentation audio Cet interrupteur spécifie le mode d’alimentation pour les ports audio sur le panneau arrière. Mode Mode alimentation alimentation intégré (Défaut) directe Important • Avant de commuter le "Mode alimentation directe", veuillez vous assurer que le "Connecteur d’alimentation audio directe” (AUDPWR1) est bien connecté à l’alimentation.

  • Seite 147: Indicateurs D'état Led

    Indicateurs d'état LED MSI LED Debug LED BIOS A LED BIOS B LED Tableau d'état LED Le tableau suivant décrit l'état d'indicateurs LED. LED Status Description BIOS B Vert BIOS B en opération BIOS A Bleu BIOS A en opération MSI LED Activé...
  • Seite 148 Tableau LED Debug Code Veuillez vous référer au tableau suivant pour plus d'information sur le message LED du code Debug. Poste Etat 02,07 Allumage initialisation CPU 03,08 Allumage initialisation North Bridge 04,09 Allumage initialisation South Bridge Allumage initialisation Cache 11~14,32~36,56~5A Antérieur initialisation CPU 15~18,37~3A Antérieur initialisation North Bridge...

  • Seite 149: Pilotes Et Utilitaires

    Veuillez suivre les étapes suivantes pour installer les pilotes et les utilitaires pour votre ordinateur neuf. 1. Insérez le disque de pilote MSI dans le lecteur optique. L'écran de réglages apparaît automatiquement si l'autorun est activé dans le système d'exploitation.

  • Seite 150: Configuration Bios

    Configuration BIOS CLICK BIOS est développé par MSI qui fournit une interface graphique utilisateur pour régler les paramètres du BIOS a l'aide de la souris et du clavier. Avec CLICK BIOS, vous pouvez modifier les réglages BIOS, surveiller la température du CPU, choisir la priorité...

  • Seite 151: Vue D'ensemble

    Vue d'ensemble Entrer dans le BIOS, l'écran suivant apparaît. Indicateur température Favori Langue Information du système Barre priorité de périphérique Bouton virtuel démarrage OC Genie Sélection du Sélection du menu BIOS menu BIOS Ecran de menu ▶ Sélection du menu BIOS Les options suivantes sont disponibles : ■...
  • Seite 152 Activer ou désactiver la fonction OC Genie en cliquant sur ce bouton. Lorsqu’il est activé, le bouton s’allume. Activer la fonction OC Genie peut automatiquement overclocker avec le profil d’overclocking optimisé MSI. Important Il est conseillé de ne faire aucune modification au menu OC ni de charger les valeurs par défaut après l’activation de la fonction OC Genie.
  • Seite 153 Opération Vous pouvez contrôler le réglage BIOS avec la souris et le clavier. La liste ci-dessous décrit les opérations des touches raccourcis et de la souris. Touches Souris Description <↑↓→← > Choisir un article Choisir un champ <Enter> Choisir une icône/ un domaine Cliquer/ Double-cliquer le bouton gauche <Esc>...
  • Seite 154 OC Menu Ce menu est destiné aux utilisateur avancés souhaitant overclocker la carte mère. Important • L’Overclocking manuel du PC n’est recommandé que pour les utilisateurs avancés. • L’Overclocking n’est pas garanti, et une mauvaise manipulation peut invalider votre garantie et endommager sévèrement votre matériel. •...
  • Seite 155 Active la fonction OC Genie via le bouton virtuel dans le BIOS ou le bouton physique sur la carte mère. L’activation de la fonction OC Genie peut overclocker automatiquement le système avec le profil d’overclocking MSI optimisé. [By BIOS Options] La fonction OC Genie est activée en cliquant le bouton virtuel OC Genie en haut à...
  • Seite 156 < Réglages CPU BCLK > ▶ CPU Base Clock (MHz) [Default] Définit le base clock CPU. Vous pouvez overclocker le CPU en ajustant sa valeur. Veuillez noter que le comportement d’overclocking n’est pas garanti. Ce menu apparaît quand le processeur installé prend cette fonction en charge. ▶...
  • Seite 157 ▶ Advanced DRAM Configuration Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu est activé par le réglage en [Link] ou [Unlink] dans “DRAM Timing Mode”. L'utilisateur peut régler la synchronisation de mémoire pour chaque canal de mémoire. Le système peut être instable ou ne peut plus redémarrer après le changement de la synchronisation de la mémoire.
  • Seite 158 ▶ CPU Under Voltage Protection [Auto] Définit une limite de tension pour la protection contre la sous-tension du CPU. En "Auto", le BIOS configure automatiquement ce réglage. Une tension plus élevée protège moins et peut endommager le système. ▶ CPU Over Current Protection [Auto] Définit une limite actuelle pour la protection contre la surtension du CPU.
  • Seite 159 ▶ DRAM CH_A/B, CH_C/D VRM Over Temperature Protection [Auto] Définit la limite de température sur la protection surchauffe de DRAM VRM. La fréquence DRAM peut être restreint lorsque DRAM VRM dépasse la température spécifiée. En "Auto", le BIOS configure automatiquement ce réglage. ▶...
  • Seite 160 ▶ CPU SA Voltage Mode [Manual Mode]* Choisit le mode de contrôle pour la tension de CPU SA. [Manual] Vous permet de régler la tension manuellement. [Offset] Vous permet de définir la tension compensation et d'en choisir le mode. ▶ CPU SA Offset Mode [Auto]* Choisit le mode de compensation pour la tension CPU SA.
  • Seite 161 ▶ DIMMX Memory SPD Appuyez sur <Enter> pour entrer dans le sous-menu. Ce sous-menu affiche l’information de la mémoire installée. En lecture seule. ▶ CPU Features Appuyez sur <Enter> pour entrer dans le sous-menu. ▶ Hyper-Threading [Enabled] Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire le temps de réponse utilisateur.
  • Seite 162 ▶ Intel VT-D Tech [Enabled] Active ou désactive la technologie Intel VT-D (Intel Virtualization for Direct I/O). [Enabled] Active la technologie Intel VT-D et permet à une plate-forme de fonctionner multiple systèmes d’opération en partitions indépendantes. Le système fonctionne comme multi systèmes virtuellement.
  • Seite 163 ▶ Package C State limit [Auto] Ce menu permet de choisir un mode C-state de CPU pour économiser l’énergie lorsque le système est au repos. Ce menu apparaît lorsque "Intel C-State" est activé. [Auto] Ce réglage est configuré automatiquement par le BIOS. [C0~C6] Le niveau d'économie d'énergie du plus élevé...
  • Seite 164 ▶ Internal VR Efficiency Management [Auto] Active ou désactive la gestion d’efficacité de VR interne du CPU. [Auto] Le réglage est configuré automatiquement par le BIOS. [Enabled] Active la gestion d'efficacité VR pour le contrôle d'économie d'éngergie. [Disabled] Désactive cette fonction. ▶...

  • Seite 165: Русский

    Русский Благодарим вас за выбор системной платы серии X99A GAMING 7 (MS-7885 v3.X) ATX. Материнские платы серии X99A GAMING 7 на базе чипсета Intel X99 и обеспечивают оптимальную производительность ® системы. Платы серии X99A GAMING 7, обеспечивают высокую производительность и являются профессиональными платформами для...

  • Seite 166: Характеристики Материнской Платы

    доступны через внутренние USB 2.0 разъемы) ■ ASMedia ASM1142 - 2x порта USB 3.1 на задней панели ■ VIA VL805 - 4x порта USB 3.0 на задней панели * Внутренний JUSB1 разъем поддерживает MSI Super Charger. Аудио ■ Realtek ALC1150 Codec ®...
  • Seite 167 ■ 1x Killer E2205 Гигабитный Сетевой контроллер* * Сетевой менеджер Killer применяется только для Windows 7 и Windows 8/ 8.1 в настоящее время. Драйверы для других операционных систем будут доступны на веб-сайте, при условии поддержки со стороны производителя ОС. Разъемы ■...
  • Seite 168 ■ Norton Internet Security Solution Форм-фактор ■ ATX Форм-фактор ■ 12 дюймов x 9.6 дюймов (30.5 см x 24.4 см) Последние сведения о поддержке процессора можно получить по адресу http://www.msi.com/ cpu-support/ Дополнительные сведения о совместимых компонентах можно получить по адресу http://www.msi.com/test-report/...

  • Seite 169: Блок-Схема

    Блок-схема 4 Channel DDR4 Memory Haswell-E Processor LGA2011-3 CPU Switch PCIe x1 slot PCI Express Bus Switch PCI Express Bus Killer E2205 Gigabit LAN DMI 2.0 1 x M.2 Switch 1 x SATA Express PCIe x1 slot 10 x SATA 6Gb/s (2 ports reserved for SATA Express) X99 PCH VL805...

  • Seite 170: Краткое Руководство По Разъемам

    Краткое руководство по разъемам BIOS1 JPWR2 CPUFAN2 DIMM8 CPUFAN1 DIMM1 DIMM7 DIMM2 DIMM6 DIMM3 DIMM5 DIMM4 SYSFAN1 Задняя панель JPWR1 JUSB1 JCI1 JBAT1 JUSB2 PCI_E1 PCI_E2 SATA1_2 AUD_SW1 PCI_E3 SATA3_4 PCI_E4 M2_1 SATA7_8 PCI_E5 SATA9_10 JTPM1 PCI_E6 JFP2 JAUD1 SYSFAN2 SATA6 POWER1 SATA5...

  • Seite 171: Справочное Руководство По Разъемам

    Справочное руководство по разъемам Наименование порта Тип порта Страница AUDPWR1 Коннектор прямого питания Audio Ru-26 AUD_SW1 Переключатель питания Audio Ru-32 Задняя панель Ru-8 BIOS1 Переключатель Multi-BIOS Switch Ru-31 CPUFAN1~2,SYSFAN1~3 Разъемы питания вентиляторов Ru-22 Разъем LGA2011-3 CPU Ru-11 DIMM1~8 Память Ru-14 JAUD1 Аудио...

  • Seite 172: Краткое Руководство По Работе С Задней Панелью

    Краткое руководство по работе с задней панелью Порт LAN Порт PS/2* Линейный вход/ Порт USB 3.1 CS-Выход Порт USB 3.0 SS-Выход Кнопка очистки Линейный CMOS RS-Выход выход Оптический Порт USB 2.0* Порт USB 3.0 Порт USB 3.0 Микрофон выход S/PDIF * Порт...
  • Seite 173 ▶ Порт LAN Стандартный разъем RJ-45 для подключения к локальной вычислительной сети (LAN). Состояние Индикатор Описание индикатора Выкл. Не подключен Link/ Activity LED (Подключение/ Желтый Подключен LINK/ACT SPEED Работа индикатора) Мигает Передача данных Выкл. 10 Мбит/с подключение Speed LED (Скорость Зеленый...

  • Seite 174: Цп (Центральный Процессор)

    выполнением разгона системы убедитесь в том, что все компоненты системы смогут выдержать разгон. Производитель не рекомендует использовать параметры, выходящие за пределы технических характеристик устройств. Гарантия MSI не распространяется на повреждения и другие возможные последствия ненадлежащей эксплуатации и несоблюдения технических характеристик изделия.

  • Seite 175: Установка Цп И Радиатора

    Установка ЦП и радиатора При установке процессора обязательно установите радиатор ЦП. Радиатор ЦП предупреждает перегревание и обеспечивает стабильность работы системы. Ниже представлены инструкции по правильной установке процессора и радиатора ЦП. Неправильная установка приводит к выходу из строя процессора и материнской платы. Видео...
  • Seite 176 5. Выравняйте процессор относительно сокета. Процессор необходимо держать за края контактами вниз. Для правильной установки ключи на процессоре должны совпадать с ключами сокета. 6. Закройте загрузочную пластину и удалите защитную пластиковую крышку. Ключи совмещения 7. Аккуратно закройте прижимной рычаг и зафиксируйте его на сокете. 8.
  • Seite 177 9. Ровно нанесите тонкий слой термопасты на поверхность процессора. Это поможет улучшить теплоотвод и предотвратит перегрев процессора. 10. Найдите на плате коннектор процессорного вентилятора. CPUFAN1 Термопаста 11. Расположите радиатор охлаждения так, чтобы его провода смотрели на коннектор питания вентилятора, а элементы крепления располагались над соответствующими...

  • Seite 178: Память

    Память Разъемы DIMM предназначены для установки модулей памяти. DIMM1 DIMM2 DIMM3 DIMM4 DIMM8 DIMM7 DIMM6 DIMM5 Видео Демонстрация Смотрите видео, чтобы узнать как установить память по указанному адресу. http://youtu.be/T03aDrJPyQs Поддержка четырехканального режима работы Эта плата поддерживает четырехканальный режим работы памяти. Два DIMM слота...
  • Seite 179 Установка модулей памяти в многоканальном режиме Двух канальный режим Установлены модули DIMM (2 Схема установки модуля памяти) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM5 DIMM8 DIMM7 DIMM6 DIMM5 Трех канальный режим Установлены модули DIMM (3 Схема установки модуля памяти) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM3, DIMM5...
  • Seite 180 Четырех канальный режим Установлены модули DIMM (6 Схема установки модулей памяти) DIMM1 DIMM2 DIMM3 DIMM4 DIMM1, DIMM2, DIMM3, DIMM5, DIMM6, DIMM7 DIMM8 DIMM7 DIMM6 DIMM5 Установлены модули DIMM (8 Схема установки модулей памяти) DIMM1 DIMM2 DIMM3 DIMM1, DIMM2, DIMM4 DIMM3, DIMM4, DIMM5, DIMM6, DIMM8 DIMM7, DIMM8...

  • Seite 181: Отверстия Под Установочные Винты

    Отверстия под установочные винты Для установки материнской платы на монтажной плате системного блока сначала установите необходимые установочные стойки. Если в комплект поставки системного блока входит задняя панель ввода-вывода, замените ее задней панелью ввода-вывода, которая поставляется с материнской платой. Задняя панель ввода-вывода без труда устанавливается в системном блоке...

  • Seite 182: Электропитание

    Электропитание Видео Демонстрация Смотрите видео, чтобы узнать как установить разъем питания. http://youtu.be/gkDYyR_83I4 JPWR1~2: Разъемы питания ATX Эти разъемы предназначены для подключения разъема питания ATX. Для подключения ATX разъема питания совместите кабель питания с разъемом и прочно закрепите его. При правильном выполнении подключения защелка на кабеле...

  • Seite 183: Pci_E1~6: Слоты Расширения Pcie

    Слоты расширения Данная материнская плата содержит множество разъемов для установки плат расширения, в частности, дискретных видеокарт или звуковых карт. PCI_E1~6: Слоты Расширения PCIe Слот PCIe поддерживает платы расширения с интерфейсом PCIe. PCIe 3.0 x16 слот PCIe 2.0 x1 слот Таблица пропускной способности PCIe ■...

  • Seite 184: Внутренние Разъемы

    Внутренние разъемы SATA1~10: Разъемы SATA Данный разъем является высокоскоростным интерфейсом SATA. К любому разъему SATA можно подключить одно устройство SATA. К устройствам SATA относятся жесткие диски, твердотельные накопители и накопители на оптических дисках (компакт-диски/ DVD-диски/ Blu-Ray-диски). Видео Демонстрация Смотрите видео, чтобы узнать как установить SATA жесткие...
  • Seite 185 SATA_EX1: Разъем SATA Express SATA Express, новый интерфейс хранения высокой производительности, поддерживает подключения 1 устройство SATA Express со скоростью передачи до 10 Гбит/с. Подключается устройство SATA Express к этому 3-в-1 разъему с помощью кабеля SATA Express. M2_1: Порт M.2 Порт M.2 поддерживает как модули M.2 SATA 6Гб/с, так и модули M.2 PCIe. Видео...
  • Seite 186 CPUFAN1~2, SYSFAN1~3: Разъемы питания вентиляторов Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12 В. Если на системной плате установлена микросхема аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиками скорости для использования функции управления вентиляторами. Обязательно подключите все системные вентиляторы. Некоторые системные вентиляторы невозможно подключить...
  • Seite 187 JFP1, JFP2: Разъемы панели системы Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. Разъем JFP1 соответствует стандарту Intel Front Panel I/O Connectivity Design. При установке разъемов передней ® панели для удобства используются переходники и кабели, входящие в комплект поставки.
  • Seite 188 скорость передачи данных до 5 Гбит/с(SuperSpeed). Разъем JUSB1 (красный значок) поддерживает новую технологию SuperCharger от компании MSI, которая обеспечивает ускоренную зарядку сотового телефона или другого устройства, подключаемого к разъему USB. Для активации этой функции установите приложение MSI SuperCharger в свой компьютер. При...

  • Seite 189: Jci1: Разъем Датчика Открытия Корпуса

    JUSB3~4: Разъемы расширения USB 2.0 Этот разъем служит для подключения таких высокоскоростных периферийных устройств, как жесткие диски с интерфейсом USB, цифровые камеры, МРЗ плееры, принтеры, модемы и т. д. Внимание Помните, что во избежание повреждений необходимо правильно подключать контакты VCC и GND. JCI1: Разъем...
  • Seite 190 JAUD1: Аудио коннектор передней панели Этот коннектор служит для подключения аудиоразъемов передней панели системного блока. Коннектор соответствует стандарту Intel Front Panel I/O Con- ® nectivity Design. AUDPWR1: Коннектор прямого питания Audio Данный коннектор обеспечивает прямое питание аудио портов задней панели. Прямое...

  • Seite 191: Jtpm1: Разъем Модуля Трм

    JTPM1: Разъем модуля ТРМ Данный разъем подключается к модулю ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля безопасности ТРМ. Ru-27...

  • Seite 192: Кнопки

    отключению функции OC Genie из BIOS представлены в разделе BIOS руководства пользователя. • Ответственность за применение функции OC Genie и его последствия несет пользователь. Компания MSI никогда не гарантирует успешность и результаты «разгона» системы. • Для успешной работы функции OC Genie рекомендуется использовать...
  • Seite 193 POWER1: Кнопка питания Эта кнопка предназначена для включения и выключения системы. Нажмите на кнопку один раз для включения или выключения системы. RESET1: Кнопка перезагрузки Эта кнопка предназначена для перезагрузки системы. Нажмите на нее для сброса системы. Ru-29...

  • Seite 194: Джампер

    Джампер JBAT1: Джампер очистки данных CMOS На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. С помощью памяти CMOS операционная система (ОС) автоматически загружается каждый раз при включении. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этой перемычкой.

  • Seite 195: Переключатели

    вы можете восстановить BIOS, следуя инструкции ниже. Необходимо приготовить: 1. Приготовьте загрузочную USB флэшку. 2. Скачайте и разархивируйте с официального сайта MSI www.msi.com последнюю версию BIOS. 3. Скопируйте файл BIOS и AFUDE238.exe на загрузочную USB флэшку. Пошаговая инструкция восстановления BIOS: 1.
  • Seite 196 AUD_SW1: Переключатель питания Audio Данный переключатель определяет режим питания для аудио портов задней панели. Встроенный Режим режим питания прямого (По умолчанию) питания Внимание • Перед переключением в "Режим прямого питания”, убедитесь в том, что "Коннектор прямого питания Audio” (AUDPWR1) подключен к источнику питания.

  • Seite 197: Световые Индикаторы

    Световые индикаторы MSI LED Debug LED BIOS A LED BIOS B LED Таблица состояния индикатора В следующей таблице описаны состояния светодиодных индикаторов. Состояние Индикатор Описание индикатора BIOS B Зеленый BIOS B в эксплуатации BIOS A Синий BIOS A в эксплуатации...
  • Seite 198 Таблица кодов индикатора загрузки Коды индикатора загрузки (Debug LED) перечислены в таблице ниже. Код Состояние 02,07 Включение питания Инициализация процессора 03,08 Включение питания Инициализация Северного моста 04,09 Включение питания Инициализация Южного моста Включение питания Инициализация кэша 11~14,32~36,56~5A Предварительная инициализация процессора 15~18,37~3A Предварительная...

  • Seite 199: Драйверы И Утилиты

    Установка драйверы и утилит Для установки драйверов и утилит на своем компьютере следуйте приведенным ниже указаниям. 1. Вставьте диск с драйверами MSI Driver Disc в привод для оптических дисков. Если в операционной системе включена функция автозапуска, автоматически отобразится утилита installer.

  • Seite 200: Настройка Bios

    на экране утилиты "MSI Fast Boot". Внимание • Не забудьте установить “MSI Fast Boot” до того как войти в настройки BIOS. • Для улучшения работы системы содержимое каждого из разделов BIOS, рассматриваемое в данной главе, постоянно совершенствуется. Поэтому для новых версий BIOS оно может несколько отличаться от данного описания, которое...

  • Seite 201: Общие Сведения

    Общие Сведения После входа в BIOS отображается следующий экран. Мониторинг температур Избранное Язык Системная Информация Приоритет загрузочных Кнопка устройств Virtual OC Genien Выбор Выбор меню BIOS меню BIOS Экран просмотра раздела ▶ Выбор меню BIOS Доступны следующие опции: ■ SETTINGS - В данном меню указывают параметры настройки для микро- процессора, загрузочного...
  • Seite 202 ▶ Кнопка Virtual OC Genie Включает или выключает функции OC Genie, при нажатии кнопки. Данная кнопка мигает при включении. Включение функции OC Genie приводит к автоматическому разгону с оптимизированным профилем MSI. Внимание Мы рекомендуем не делать никаких изменений в меню OC и не загружать...
  • Seite 203 Работа Вы можете управлять параметрами настройки BIOS с помощью мыши и клавиатуры. В нижеследующей таблице представлен перечень и описание «клавиш быстрого вызова» и функций мыши. Клавиша Mыши Описание быстрого вызова <↑↓→← > Выбор элемента Перемещение указателя <Enter> Выбор значка/ поля Щелчок/ Двойной...
  • Seite 204 Меню OC Данное меню предназначено для опытных пользователей и предоставляет возможности для "разгона" системы. Внимание • Разгонять ПК вручную рекомендуется только опытным пользователям. • Производитель не гарантирует успешность разгона. Неправильное выполнение разгона может привести к аннулированию гарантии и серьезному повреждению оборудования. •...
  • Seite 205 Для включения функции OC Genie нажмите виртуальную кнопку в BIOS или физическую кнопку на материнской плате. Включение функции OC Genie позволяет автоматически разгонять систему с оптимизированным профилем разгона MSI. [By BIOS Options] Для включения функции OC Genie нажмите на виртуальную...
  • Seite 206 ▶ Adjusted Ring Frequency Показывает скорректированную частоту шины Ring. Это значение нельзя изменять. < Настройка BCLK процессора > ▶ CPU Base Clock (MHz) [Default] Установка базовой тактовой частоты ЦП. Изменение этого параметра обеспечивает возможность «разгона» ЦП. Обращаем ваше внимание на то, что...
  • Seite 207 [Link] Позволяет пользователю настроить тайминги DRAM вручную для всех каналов памяти. [UnLink] Позволяет пользователю настроить тайминги DRAM вручную для соответствующего канала памяти. ▶ Advanced DRAM Configuration Нажмите <Enter> для входа в подменю. Данное подменю будет доступно после установки [Link] или [Unlink] в режиме “DRAM Timing Mode”. Пользователь может...
  • Seite 208 ▶ CPU Vdroop Offset Control [Auto] Устанавливает напряжение смещения в процентах для vdroop процессора. При установке в "Auto", BIOS автоматически настроит этот параметр. ▶ CPU Over Voltage Protection [Auto] Устанавливает верхнюю границу максимального напряжения для защиты процессора от слишком высокого напряжения. Если установлено "Auto", BIOS автоматически...
  • Seite 209 ▶ DRAM CH_A/B, CH_C/D Under Voltage Protection [Auto] Устанавливает нижнюю границу напряжения для защиты DRAM от слишком низкого напряжения. Если установлено “Auto”, BIOS автоматически настроит этот параметр. Чем выше значение тем ниже степень защиты и выше вероятность выхода системы из строя. ▶...
  • Seite 210 ▶ CPU Core Voltage/ CPU Ring Voltage [Auto] Установка напряжений ядра процессора/ шины Ring. При установке в “Auto”, BIOS установит напряжения автоматически. Вы также можете настроить напряжения вручную. Этот пункт появляется, когда “CPU Core/Ring Voltage Mode” установлено в [Auto]/ [Adaptive Mode]/ [Override Mode]. ▶...
  • Seite 211 < Другие настройки > ▶ CPU Memory Changed Detect [Enabled]* Включение или выключение предупреждающих сообщений при загрузке системы, когда процессор или память были заменены. [Enabled] Система выдает предупреждение во время загрузки. Требуется загрузить настройки по умолчанию для новых устройств. [Disabled] Выключение...
  • Seite 212 ▶ Execute Disable Bit [Enabled] Функция Intel’s Execute Disable Bit позволяет защититься от некоторых видов злонамеренных действий типа «ошибки переполнения буфера», при которых вирусы пытаются выполнить код, разрушающий систему. Рекомендуется не отключать данную функцию. [Enabled] NO-Execution позволяет защититься от злонамеренных действий и...
  • Seite 213 ▶ Intel Adaptive Thermal Monitor [Enabled] Включение или выключение этой функции для защиты процессора от перегрева. [Enabled] Уменьшает частоту ядра процессра, когда процессор превышает адаптивную температуру. [Disabled] Выключение функции. ▶ Intel C-State [Enabled] C-state - это технология управления питанием процессора, определяется ACPI.
  • Seite 214 ▶ Short Duration Power Limit (W) [Auto] Настроить предельную мощность TDP на короткий срок для процессора в режиме Turbo Boost. ▶ CPU Current Limit (A) [Auto] Устанавливает текущий максимальный предел тока в режиме Turbo Boost. Когда текущий ток превышает указанный предел, процессор будет автоматически...

  • Seite 215: Installation/Установка

    Installation/ Установка This chapter provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet. You may have even link to the URL by scanning the QR code. Das vorliegende Kapitel bietet die Demo-Diagrammen, wie Sie Ihren Computer zu installieren.

  • Seite 216: Cpu

    Youtube http://youtu.be/WPhyn2C5mgs...

  • Seite 218: Memory/ Speicher/ Mémoire/ Памяти

    Memory/ Speicher/ Mémoire/ Памяти http://youtu.be/T03aDrJPyQs...

  • Seite 219: Motherboard/ Carte Mère/ Материнские Платы

    Motherboard/ Carte mère/ Материнские платы...

  • Seite 221: Power Connector/ Atx-Stromanshcluss/Connecteurs D'alimentation/ Pазъема Питания

    Power Connector/ ATX-Stromanshcluss/ Connecteurs d'alimentation/ Pазъема питания http://youtu.be/gkDYyR_83I4...
  • Seite 222 oder или...

  • Seite 223: Sata Hdd

    SATA HDD http://youtu.be/RZsMpqxythc oder или oder или...
  • Seite 224 Youtube http://youtu.be/JCTFABytrYA 30° A-10...

  • Seite 225: Front Panel Connector/ Frontpanel Anschluss/ Connecteur Panneau Avant/Pазъемов Передней Панели

    Front Panel Connector/ Frontpanel Anschluss/ Connecteur panneau avant/ Pазъемов передней панели JFP1 http://youtu.be/DPELIdVNZUI JAUD1 A-11...

  • Seite 226: Peripheral Connector/ Peripheriestecker/Connecteur Périphérique/ Периферийных Разъемов

    Peripheral Connector/ Peripheriestecker/ Connecteur périphérique/ Периферийных разъемов USB2.0 oder или USB3.0 A-12...

  • Seite 227: Graphics Card/ Grafikkarte/ Carte Graphique/Bидеокарты

    Graphics Card/ Grafikkarte/ Carte graphique/ Bидеокарты http://youtu.be/mG0GZpr9w_A A-13...
  • Seite 228 A-14...

Inhaltsverzeichnis
